商品詳細

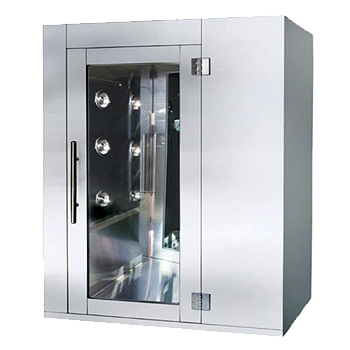

エアーシャワー(手動扉)
商品番号:M1514T-AS02S
商品説明
エアーシャワーは、プレフィルターとHEPAフィルターを通った清浄空気が、 両側面と 天井の3方向からのジェットノズルにより、25m/sec以上の風速で 噴射され、 人や物に付着しているゴミや細菌を吹き飛ばします。
※現場に合わせて製作するため、メーカーとのお打合せが必要です。 そのため、掲載サイズと実際の商品サイズは違う場合がございます。
■特長
●プレフィルターとHEPAフィルターを通った清浄空気が、両側面と 天井の3方向からのジェットノズルにより、25m/sec以上の風速で 噴射され、人や物に付着しているゴミや細菌を吹き飛ばします。
●吹き飛ばされた毛髪や微細なゴミは、下部の吸い込み口に設けたプレフィルターや内部のメイン(HEPA)フィルタで清浄されます。
●クリーンルームの管理区域外とのエアーロックの機能も果たし、 クリーンルームには不可欠な装置です。
●タイマーでジェット噴射の噴出時間を自由にセットできます。
●設置場所 : 学校調理室、食品加工工場、HACCP施設、GMP施設 及びその他の衛生施設
●食品工場など常時水を使うところは、オールステンレス製を お勧めします。
●鉄塗装製品の場合も、内装はオールステンレス(SUS304)仕上げです。
●操作パネル : マイコン コントロール方式
●全製品 インターロック装置付き
※ 受注生産なので、現場にあわせての製作が可能です。
※ 搬入経路が狭い場合は、分割搬入・現場組立ても可能です。
※ ご発注時に扉の開きをご指定下さい。

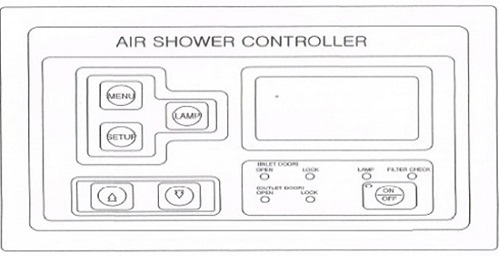

■運転動作の表示・設定機能
① MENU の機能
・ エアーシャワーの動作時間設定(1~99秒)
・ 入室からインターロック開始までの時間設定(1~5秒)
・ エアーシャワーが吹き終わってからインターロック解除までの時間設定(1~10秒)
・ ファン稼働時間表記 (最大90,000分)
・ フィルター使用時間表記(最大50,000分)
② (▲) : 各メーニュー部の設定値 上行操作スイッチ
③ (▼) : 各メーニュー部の設定値 下行操作スイッチ
④ SET UP : 各メーニュー部の選択値 操作スイッチ
⑤ LAMP : LEDランプを ON/OFF に設定するスイッチ
⑥ ON/Off : 運転/停止の時使用します。
■寸法図

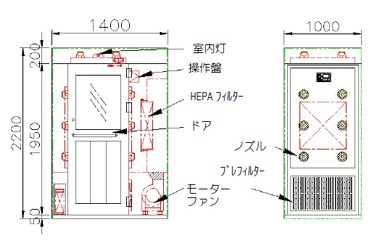

●エアーシャワー(手動扉)
(M1514T-AS02S)

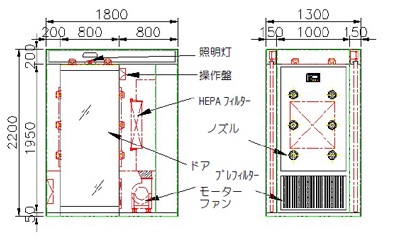

●エアーシャワー(自動扉)
(M1514T-AS12S)
手動ドア | 自動ドア |
---|---|
■基本仕様
品番 | M1514T-AS02S | M1514T-AS12S | ||
---|---|---|---|---|
形式 | 手動ドア | 自動ドア | ||
集塵効率 | 0.3μm粒子にて99.97%以上 | |||
メインフィルタ-(W*H*D) | HEPAフィルター(762*610×150) | HEPAフィルター(762*610×150) | ||
プレフィルタ-(W*H) | 不織布フィルタ-(900*480) | 不織布フィルタ-(900*480) | ||
吹出ノズル | 18個(両吹仕様) | 18個(両吹仕様) | ||
ジェット風速 | 25m/sec以上 | 25m/sec以上 | ||
構造 | 本体 | ステンレス(SUS304製1.2T) | ||
ドア(W*H*D) | 出入口 : 800×1950 | |||
ガラス(W*H) | 590*700透明ガラス5t | 800×1750強化ガラス12t | ||
照明灯 | LED2個 | |||
電源 | AC200V・3φ・50/60Hz | |||
消費電力(kw) | 3.0 | 3.0 | ||
重量(kg) | 300 | 400 |
■個別仕様
型式 | タイプ | 外形寸法 (W×D×H)mm | 有効内寸 (W×D×H)mm | 収容人数 (人) | ノズル (個) | 最大風 量(CMM) | 消費電力 (kw) | 価格 |
M1514T-AS02S | 手動ドア | 1400×1000*2200 | 800×1000×1950 | 1~2 | 18 | 34 | 3 | |
M1514T-AS03S | 1400×1500*2200 | 800×1500×1950 | 3 | 21 | 36 | 4 | ||
M1514T-AS04S | 1400*2000*2200 | 800*2000×1950 | 4 | 28 | 68 | 6 | ||
M1514T-AS05S | 1400*2500*2200 | 800*2500×1950 | 5 | 35 | 72 | 7 | ||
M1514T-AS12S | 電動ドア | 1850×1300*2200 | 800×1000×1950 | 1~2 | 18 | 34 | 3 | |
M1514T-AS13S | 1850×1800*2200 | 800×1500×1950 | 3 | 21 | 36 | 4 | ||
M1514T-AS14S | 1850*2300*2200 | 800*2000×1950 | 4 | 28 | 68 | 6 | ||
M1514T-AS15S | 1850*2800*2200 | 800*2500×1950 | 5 | 35 | 72 | 7 |
お客様に合わせて製作するため、記載しているスペックと実際の内容は変わります。 あくまでも参考値としてお考えください。
