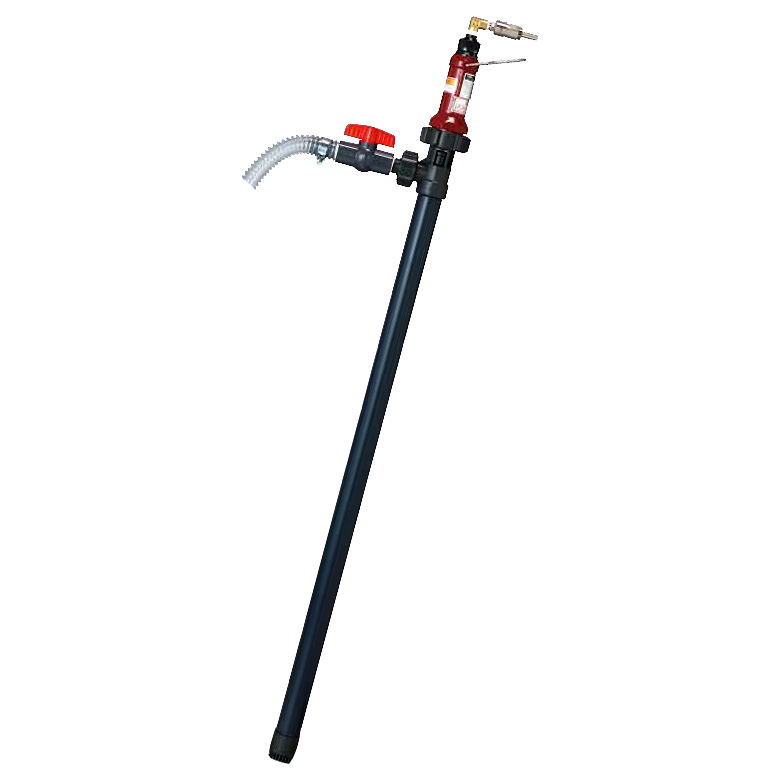

エアー式ケミカルポンプ高揚程型（PP製）
商品番号：M1490CP-A301HK
商品説明
■特長
●ポリプロピレンタイプ
●各種、酸・アルカリ・化学溶液の移送に最適なハンディポンプです。危険な薬品のあけかえ作業も、これ１台で安全、能率的に行えます。
●性能は標準型と高揚程型、ポンプ長さは標準です。用途に合わせてお選びいただけます。（ポンプ長さショートタイプはこちら、電動モータータイプはこちら）
●エアー駆動タイプのため防爆の環境で使用が可能。
●逆止弁（標準型と高揚程型）付は、ボールとストッパーの2段弁構造を採用していますので、逆流は完全に防止されます。ポンプ移し替えの際に液はこぼれる事なく安全に作業を行う事ができます。
（出口バルブは必ず閉じ、ホース内に残った液の液ダレに注意）また、逆止弁構造と吸込口の工夫により、残液量を大幅に減らす事ができました。
容器等を傾ければ液はわずかしか残りません。経済性の向上が期待できます。
＜逆止弁の基本動作＞
■使用可能液体
塩酸、硫酸、硝酸、酢酸、水酸化ナトリウム、水酸化カルシウム、アンモニア水、次亜塩素酸ナトリウム
■共通仕様
※1：0.6MPaより低い空気圧では， 揚水量は低下します。
※2：粘度のある液に対しての、揚水量、連続運転許容時間に関しましては、「[9] 吐出量予想性能曲線」のグラフを参照下さい。
※3：吐出ホース長は、すべて1.5mですが、ご指定の長さのものもご用意できます。
※4：B・C仕様は1.6mになります。
■溶接部材質材質
注）酢酸をご使用の場合、B仕様のメカニカルシールB用O-リング（P-6）・パッキン（ユニオンソケット用）を「EPT」に変更して下さい。
■仕様
●ポリプロピレンタイプ
●各種、酸・アルカリ・化学溶液の移送に最適なハンディポンプです。危険な薬品のあけかえ作業も、これ１台で安全、能率的に行えます。
●性能は標準型と高揚程型、ポンプ長さは標準です。用途に合わせてお選びいただけます。（ポンプ長さショートタイプはこちら、電動モータータイプはこちら）
●エアー駆動タイプのため防爆の環境で使用が可能。
●逆止弁（標準型と高揚程型）付は、ボールとストッパーの2段弁構造を採用していますので、逆流は完全に防止されます。ポンプ移し替えの際に液はこぼれる事なく安全に作業を行う事ができます。
（出口バルブは必ず閉じ、ホース内に残った液の液ダレに注意）また、逆止弁構造と吸込口の工夫により、残液量を大幅に減らす事ができました。
容器等を傾ければ液はわずかしか残りません。経済性の向上が期待できます。
＜逆止弁の基本動作＞
■使用可能液体
塩酸、硫酸、硝酸、酢酸、水酸化ナトリウム、水酸化カルシウム、アンモニア水、次亜塩素酸ナトリウム
■共通仕様
| モーター仕様 | 方式 | 回転稼動翼式エアーモーター | |
| 仕様空気圧 | 0.3～0.6MPa※1 | ||
| 空気消費量 | 0.3～0.5Nm3/min | ||
| エアーホース内径 | φ8 | ||
| コンプレッサー所要馬力 | 連続運転5HP以上、断続運転3HP以上 | ||
| ポンプ仕様 | 駆動方式 | エアー駆動モーター | |
| タイプ | 標準型 | 高揚程型 | |
| 揚水量 （揚程０ｍ） |
80L/min | 60L/min | |
| 最大揚程 | 5m | 10m | |
| 使用限界温度 | ポリプロピレン製 50℃ | ||
| 流量調節 | バルブ方式 | ||
| 概算重量 | 3.3kg | ||
| 最大粘度※2 | 200cP | ||
| ポンプ仕様 （逆止弁付き） |
駆動方式 | エアー駆動モーター | エアー駆動モーター |
| タイプ | 標準型 | 高揚程型 | |
| 揚水量 （揚程０ｍ） |
50L/min | 50L/min | |
| 最大揚程 | 4m | 8m | |
| 使用限界温度 | ポリプロピレン製 50℃ | ||
| 流量調節 | バルブ方式 | ||
| 概算重量 | 3.3kg | ||
| 最大粘度※2 | 200cP | ||
| 付属品 | 軟質塩化ビニール製 φ25ホース 1.5m※3※4、 ホースバンド 2個、ノズル 1個、取扱説明書 |
||
| 吐出量予想性能曲線 |  |
||
※2：粘度のある液に対しての、揚水量、連続運転許容時間に関しましては、「[9] 吐出量予想性能曲線」のグラフを参照下さい。
※3：吐出ホース長は、すべて1.5mですが、ご指定の長さのものもご用意できます。
※4：B・C仕様は1.6mになります。
■溶接部材質材質
| タイプ | 標準仕様 | A仕様 (苛性ソーダ等) |
B仕様 | C仕様 (硫酸・フッ酸・ 硝酸などの強酸) |
| パイプ部 | ポリプロピレン | |||
| プロペラ | ポリプロピレン、ハステロイC | |||
| シャフト | ー | |||
| シール | セラミック、フッ素樹脂系摺動材、フッ素ゴム、ハステロイC | |||
| バルブ | PVC、EPDM | |||
| 逆止弁 | ポリプロピレン、ハステロイC、フッ素ゴム、PTFE | |||
| ホース | 軟質塩化ビニール | 軟質塩化ビニール | ポリエチレン | ポリエチレン |
| ホース口 | PVC | PVC | ポリプロピレン | ポリプロピレン |
| メカニカルシールカバー | フッ素ゴム | PTFE | PTFE | PTFE |
| メカニカルシールA | セラミック | セラミック | セラミック | ハステロイ-C |
| メカニカルシールB用O-リング （P-6） |
フッ素ゴム | EPT | フッ素ゴム | カルレッツ |
| バルブ・バルブパッキン | EPDM | EPDM | EPDM | FKM |
| パッキン（ユニオンソケット用） | 軟質塩化ビニール | EPT | フッ素ゴム | フッ素ゴム |
■仕様
| 品番 | モーター | 揚程 | 仕様 | |
| 逆止弁なし | 逆止弁付き | |||
| M1490CP-A301K | M1490CP-A301GK | エアー駆動モーター | 標準 | 標準仕様 |
| M1490CP-A301K-A | M1490CP-A301GK-A | A仕様 | ||
| M1490CP-A301K-B | M1490CP-A301GK-B | B仕様 | ||
| M1490CP-A301K-C | M1490CP-A301GK-C | C仕様 | ||
| M1490CP-A301HK | M1490CP-A301HGK | 高揚程 | 標準仕様 | |
| M1490CP-A301HK-A | M1490CP-A301HGK-A | A仕様 | ||
| M1490CP-A301HK-B | M1490CP-A301HGK-B | B仕様 | ||
| M1490CP-A301HK-C | M1490CP-A301HGK-C | C仕様 | ||
