商品詳細

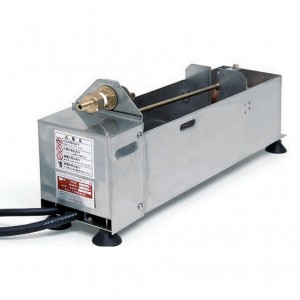

水道直結ボールタップ型加湿器ユニット(三相200V)
商品番号:M1483BT-3215H
商品説明
ステンレス製の水槽、無理のない容量密度のシーズヒーター、特殊安全設計の吊り下げ式フロート、主回路と操作回路を含めて三重の安全な空焼防止、傾斜ドレンパン上でも調節可能な吸着ゴム脚付。
豊富な経験と技術を生かし、細かい心づかいのなされたパン型加湿器の普及版です。
●水槽は錆びにくいステンレス鋼板を使用
●空焼防止に三重の安全設計
主回路、操作回路に空焼防止用温度ヒューズ、低水位時に電源をカットするフロートスイッチなど三重の安全回路を採用。
●フロートも無理のない安全設計
ロット棒をまげないで、水位変更ができる調節用ねじ、真上より吊り下げのフロート(メッキ付)およびロッド機構、など無理なく作動する方式です。
●保守・点検は簡単
簡単にはずれる電装カバー、ボールタップ、ヒーター、フロートも交換可能です。
●取付けも簡単
必要な電線、給水管付です
■注意
●本体が水平になるよう取付けてください。
●給水圧は 0.05~0.5MPa でご使用ください
●主電源電線は、別途電磁開閉器などを使用して電源に接続し、電磁開閉器などの制御回路に制御電線を接続してください。
●暖房シーズンの前後に水槽内およびヒーター表面の清掃をしてください。
●付属の給水管を接続し、必ず給水がされる状態で使用してください。
■寸法
■電気結線図
■仕様
豊富な経験と技術を生かし、細かい心づかいのなされたパン型加湿器の普及版です。
●水槽は錆びにくいステンレス鋼板を使用
●空焼防止に三重の安全設計
主回路、操作回路に空焼防止用温度ヒューズ、低水位時に電源をカットするフロートスイッチなど三重の安全回路を採用。
●フロートも無理のない安全設計
ロット棒をまげないで、水位変更ができる調節用ねじ、真上より吊り下げのフロート(メッキ付)およびロッド機構、など無理なく作動する方式です。
●保守・点検は簡単
簡単にはずれる電装カバー、ボールタップ、ヒーター、フロートも交換可能です。
●取付けも簡単
必要な電線、給水管付です
■注意
●本体が水平になるよう取付けてください。
●給水圧は 0.05~0.5MPa でご使用ください
●主電源電線は、別途電磁開閉器などを使用して電源に接続し、電磁開閉器などの制御回路に制御電線を接続してください。
●暖房シーズンの前後に水槽内およびヒーター表面の清掃をしてください。
●付属の給水管を接続し、必ず給水がされる状態で使用してください。
■寸法
M1483BT-3210H~M1483BT-3240H |
M1483BT-3250H~M1483BT-3280H |
■電気結線図
M1483BT-3210H~M1483BT-3240H |
M1483BT-3250H~M1483BT-3280H |
■仕様
品番 | M1483BT-3210H | M1483BT-3215H | M1483BT-3220H | M1483BT-3230H | |
電圧 | 三相200V | ||||
容量 | 1.0kW | 1.5kW | 2.0kW | 3.0kW | |
ヒーター回路 | 1段 | ||||
加湿量(㍑/h) | 1.2 | 1.8 | 2.6 | 3.9 | |
寸法(mm) | A | 370 | 470 | ||
B | 145 | 255 | |||
質量 | 2.3 | 2.5 | 2.6 | 2.8 | |
付属品 | 1. 給水管 呼び 1/4 両端フレアナット付給水ジョイント 呼び 1/4×1/2 付 1 kW 600 ㎜ 2 ~ 6 kW 900 ㎜ 7 ~ 8 kW 1500 ㎜ 2. キャブタイヤケーブル ヒーター用 3 芯 1.5 m 制御用 2 芯 1.5 m 3. 温度ヒューズ |
品番 | M1483BT-3240H | M1483BT-3250H | M1483BT-3260H | M1483BT-3270H | |
電圧 | 三相200V | ||||
容量 | 4.0 | 5.0 | 6.0 | 7.0 | |
ヒーター回路 | 1段 | 2.5kW×2段 | 3.0kW×2段 | 3.5kW×2段 | |
加湿量(㍑/h) | 5.2 | 6.5 | 7.8 | 9.1 | |
寸法(mm) | A | 470 | |||
B | 255 | 230 | 255 | 230 | |
質量 | 3.0 | 4.5 | 5.0 | ||
付属品 | 1. 給水管 呼び 1/4 両端フレアナット付給水ジョイント 呼び 1/4×1/2 付 1 kW 600 ㎜ 2 ~ 6 kW 900 ㎜ 7 ~ 8 kW 1500 ㎜ 2. キャブタイヤケーブル ヒーター用 3 芯 1.5 m 制御用 2 芯 1.5 m 3. 温度ヒューズ |
品番 | M1483BT-3280H | |
電圧 | 三相200V | |
容量 | 8.0 | |
ヒーター回路 | 4.0kW×2段 | |
加湿量(㍑/h) | 10.4 | |
寸法(mm) | A | 470 |
B | 255 | |
質量 | 5.0 | |
付属品 | 1. 給水管 呼び 1/4 両端フレアナット付給水ジョイント 呼び 1/4×1/2 付 1 kW 600 ㎜ 2 ~ 6 kW 900 ㎜ 7 ~ 8 kW 1500 ㎜ 2. キャブタイヤケーブル ヒーター用 3 芯 1.5 m 制御用 2 芯 1.5 m 3. 温度ヒューズ |
