渦流送風機を使用した高風圧の熱風発生機



■特長
●コントローラーが新しくなり、プログラム運転機能・通信機能を標準搭載など、機能拡充しました。
●ステンレスシーズヒーターを使用していますので、クリーンで耐久性に優れています。
●安全性に優れています。
●吸入空気温度230℃の循環使用に対応。300℃まで温度制御可能です。
●本体とコントローラーは分離できますので、各種装置へ容易に組み込めます。

■コントローラー

●操作キー

停止キー	制御を停止します。熱風運転中に押された場合は、遅延タイマーカウント時間（1分間）の 送風運転を行った後、停止します。
送風キー	送風機のみ運転（送風運転）
熱風キー	ヒーターおよび送風機が運転（熱風運転）
タイマー運転キー	設定時間後、熱風運転を行う（タイマー運転モード）※1
タイマー停止キー	設定時間後ヒーターが停止し、さらに遅延タイマーカウント後（1分後）送風機が停止します （タイマー停止モード）※1
モード切換キー	運転画面（＝温度設定画面）、周波数設定画面（インバーター付機種のみ有効）、 タイマー設定画面、など、設定画面を順次切替えます。
△キー	設定値を変更します。
▽キー	設定値を変更します。

※1　タイマー設定範囲：0日00時間00分～9日23時間59分


■アプリケーション
　乾燥炉内の昇温・加熱・乾燥
　洗浄後の水滴除去
　電子部品接着後の乾燥・硬化
　水性塗料の乾燥
　塗装部品の予熱および乾燥
　食品機材の加熱・殺菌


■仕様

品番		M1483AP-2224H
電源		100V（50/60Hz）
総容量		1.4kW
ヒーター容量		1.2kW
温度制御方式		PID制御
吐出口気体温度範囲		常温 ～ 300℃　*1
風量（参考値） （50/60Hz）		4.0 / 4.7m3/min（ダンパー全開） 2.8 / 3.3m3/min（ダンパー1/2開） 0.4 / 0.5m3/min（ダンパー全閉）
風量調整方式		可動式ダンパーにて吸入量を調整
吸入口径		φ75（可動式ダンパー付属）
吐出口径		φ73 ステンレスパイプ
吸入気体温度		ー10 ～ 230℃
送風機	最大風量（50/60Hz）	5.2 / 6.2m3/min
	最大静圧（50/60Hz）	0.63 / 0.89kPa
	送風機容量	0.15kW
	最大風量時騒音（60Hz）*2	70 /74dB
電源電線		2PNCT 3 芯 × 1.25mm2　× 3m
		接地2 Pプラグ付
質量		25kg
使用環境		周囲温度：0 ～ 40℃
		相対湿度：R.H.80% 以下（但し結露しないこと）
オプション		本体・コントローラー接続ケーブル（3、5、10m）

＊1：気体温度は使用条件により変わります。最高温度以下になる条件でご使用ください。
＊2：送風機単体での温度であり、使用状態における実際の騒音は、条件により大きく変動します。



■注意
●定格電源電圧以外で使用すると、火災・感電の原因になります。
●改造は行わないでください。
●爆発・引火性のある雰囲気内では絶対に使用しないでください。
●吸入口には布きれ、紙片などが吸着しやすいので、特に注意願います。

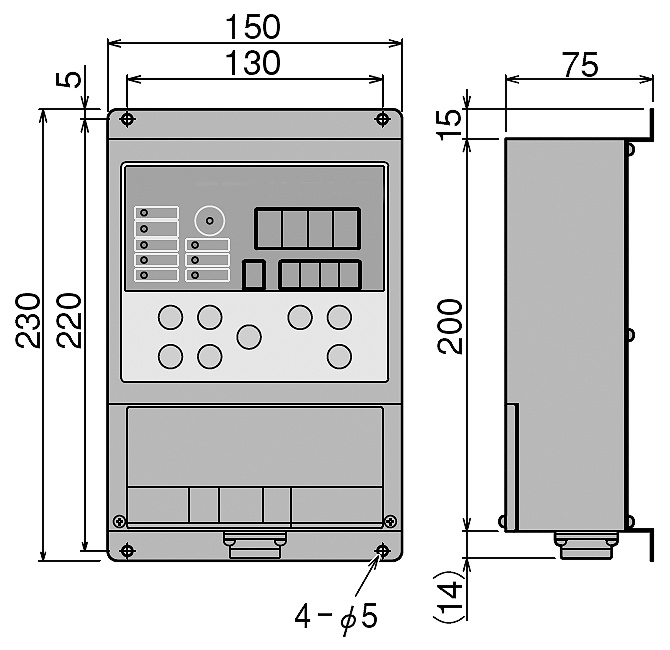

■外形寸法
