商品詳細

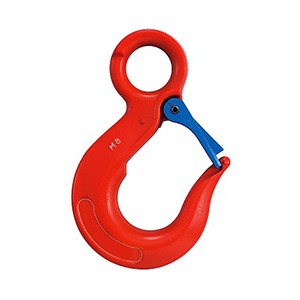

強力外れ止めセーフテイーフック
商品番号:M1434F-1356425T
商品説明
使いやすく、強く長持ち、コンパクト
特殊合金鋼
セーフティラッチ付き
ノンクロム塗装 PAT.P
■特徴
●ワイヤロープのダメージ軽減
アイ部は、従来型より断面のRが大きいので、ワイヤロープやベルトスリングにあたえるダメージを軽減
できます。
●突起物をなくして引掛かり防止
セーフティラッチと本体の突起物をなくして引掛かりがないようにしているので安全です。
●ロープのはずれ防止
セーフティラッチの先端形状とフックの先端形状とフックの先端をフラットにする事により、ロープの立ちによるはずれを防止。
●セーフティラッチの横ずれ防止
二股のツメと本体先端の溝によりセーフティラッチの横ずれを防ぐ安心構造。
●サイズアップ
従来型のフックより口開きのサイズが大きくなっているので荷がかけやすく作業効率UP。
●横荷重に強いセーフティラッチ
横荷重及び内側からの荷重は、ヨーロッパ規格(EN1677-2規格では300kg又はフックの使用荷重の10%)
に適合しています。
●廃棄と交換
写真のようにセーフティラッチがフックの先端を乗り越えた時点で廃棄の目安になります。セーフティラッチの交換はピンを簡単に外し交換できます。
■強力外れ止めセーフテイーフックはロープの立による”はずれ”現象を防止します。
●従来のフックでは・・・ |
↓ |
---|
■寸法図
■E寸(口開き)のサイズ比較
|
■仕様 (mm)
品番 | 呼び(ton) 使用荷重 | 寸法 | 計算質量 (kg) | |||||||||
A | B | C | D | D | E | F | G | H | I | |||
M1434F-1010519T | 0.32 | 85 | 9 | 20 | 6 | 6 | 24.5 | 32 | 30 | 12 | 13 | 0.18 |
M1434F-1356417T | 0.63 | 108 | 10.5 | 25 | 8 | 8 | 30 | 40 | 45 | 15 | 19 | 0.35 |
M1434F-1227323T | 1.25 | 123 | 18 | 30 | 11 | 11 | 33 | 45 | 48 | 20 | 25 | 0.7 |
M1434F-1356425T | 2 | 143 | 20 | 35 | 13 | 13 | 37 | 50 | 57 | 24 | 30 | 1.12 |
M1434F-1001195T | 3.2 | 171 | 25 | 42 | 16 | 16 | 46 | 60 | 68 | 30 | 36 | 2.05 |
M1434F-1001196T | 5 | 207 | 32 | 50 | 20 | 20 | 60 | 75 | 86 | 36 | 45.5 | 3.85 |
