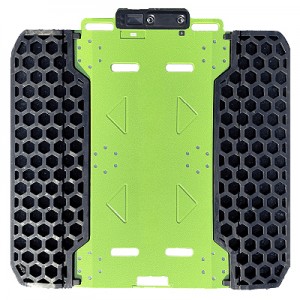

無線式防水トラックスケール（10ton）
商品番号：M1397AK08W-10N
商品説明
はかりたい時に手軽に持ち運べて計量を行えるワイアレスポータブル車両重量計です。
持ち運びが簡単ですので場所を選ばず、いつでもどこでも手軽に移動して計量・計測が実現できます。
M1397AK08Wシリーズは静止計量と走行計量が可能で、乗用車からトレーラーまで幅広いラインナップを取り揃えております。
■特長
●取り外し・交換可能なリチウムイオンバッテリー
交換可能なリチウムイオンバッテリーを採用することにより本体を移動せず充電・出力が可能です。
バッテリー単体での販売も行っており、パッドを使用しながら予備のバッテリーを充電しておくことも可能です。
●IP68相当・耐塵耐水仕様
M1397AK08Wシリーズは、各部の適切な構造とシーリングにより EC 規格「IP68 相当※1」の耐塵耐水性能を実現しました。
これにより雨中での計量や水気のある物の計量が可能になるとともに耐久性が大幅に向上しています。
※1：メーカー試験による。通常の使用によって耐性が低下する可能性があり、水濡れ·浸水による損傷は、保証の対象外となります。
●パッド部に表示ディスプレイを搭載
IP68 相当の耐塵耐水性能はそのままに、パッド部に重量表示ディスプレイを搭載。
パッド単体で重量確認が可能で指示計を使用しない簡易的な機器チェックに最適です。
●バックライト機能搭載
位作業でも抜群の視認性を確保
●IEEE802.15.4 によるワイヤレス無線通信機能を標準搭載のプリンター付きワイヤレスマルチ指示計
指示計と無線接続を行えば、パッドのバランスや車輪ごとの重量を一目で可視化することもできます。
通信可能距離は 30m～100m※2。ケーブルの制限や断線のリスクがなく、かつさらなる利便性が向上しました。
※2：設置場所や周辺の電波状況によって異なります。
●ポータブルスケール業界最軽量
業界最軽量約21kgを達成。簡単に持ち運べる重さに進化しました。
さらに、持ち手部分を増やすことにより軽さだけではなく『運びやすさ』にもこだわりました。
●ダミーパッドはコンパクトに収納
従来のダミーパッドは、使用後それぞれ持ち運ぶ必要があったのに対し、新型ダミーパッドは、使用後巻いて一つにまとめることができ、コンパクトな収納が可能になりました。さらに、細かいパーツで構成されているため、パッドの長さを細かく調整することができます。
※3t/5tタイプには装着不可となります。
■寸法図
■指示計仕様
■パッド共通仕様
※3：試験機を用いて荷重較正を実施した値で被計量物が静止している場合の精度です。
※4：スロープ含む
※5：走行計量は静止計量に比べ精度が低下します。
※6：使用可能時間は設置場所の環境やバッテリーコンディション、使用方法により前後します。
※7：通常は標準目量で出荷·使用を推奨します。特殊用途で拡張目量をご希望の場合は注意事項がありますのでお問い合わせください。
※8：最大ひょう量は本機を2枚で多段計量を行った場合です。2枚以上で同時計量する場合は、1枚ひょう量×8枚が最大になります。
持ち運びが簡単ですので場所を選ばず、いつでもどこでも手軽に移動して計量・計測が実現できます。
M1397AK08Wシリーズは静止計量と走行計量が可能で、乗用車からトレーラーまで幅広いラインナップを取り揃えております。
■特長
●取り外し・交換可能なリチウムイオンバッテリー
交換可能なリチウムイオンバッテリーを採用することにより本体を移動せず充電・出力が可能です。
バッテリー単体での販売も行っており、パッドを使用しながら予備のバッテリーを充電しておくことも可能です。
●IP68相当・耐塵耐水仕様
M1397AK08Wシリーズは、各部の適切な構造とシーリングにより EC 規格「IP68 相当※1」の耐塵耐水性能を実現しました。
これにより雨中での計量や水気のある物の計量が可能になるとともに耐久性が大幅に向上しています。
※1：メーカー試験による。通常の使用によって耐性が低下する可能性があり、水濡れ·浸水による損傷は、保証の対象外となります。
●パッド部に表示ディスプレイを搭載
IP68 相当の耐塵耐水性能はそのままに、パッド部に重量表示ディスプレイを搭載。
パッド単体で重量確認が可能で指示計を使用しない簡易的な機器チェックに最適です。
●バックライト機能搭載
位作業でも抜群の視認性を確保
●IEEE802.15.4 によるワイヤレス無線通信機能を標準搭載のプリンター付きワイヤレスマルチ指示計
指示計と無線接続を行えば、パッドのバランスや車輪ごとの重量を一目で可視化することもできます。
通信可能距離は 30m～100m※2。ケーブルの制限や断線のリスクがなく、かつさらなる利便性が向上しました。
※2：設置場所や周辺の電波状況によって異なります。
●ポータブルスケール業界最軽量
業界最軽量約21kgを達成。簡単に持ち運べる重さに進化しました。
さらに、持ち手部分を増やすことにより軽さだけではなく『運びやすさ』にもこだわりました。
●ダミーパッドはコンパクトに収納
従来のダミーパッドは、使用後それぞれ持ち運ぶ必要があったのに対し、新型ダミーパッドは、使用後巻いて一つにまとめることができ、コンパクトな収納が可能になりました。さらに、細かいパーツで構成されているため、パッドの長さを細かく調整することができます。
※3t/5tタイプには装着不可となります。
■寸法図
■指示計仕様
| 内蔵プリンタ | 高速サーマルプリンタ |
| プリンタ用紙 | 440×W57mm、サーマルロール |
| 本体重量 | 約2.7kg |
| 動作保証温度 | -20℃～60℃ |
| 駆動時間 | 最大約400時間 |
| 電源 | DC5～9V / 1.5A (USB-B) |
| 内蔵バッテリー | 充電式 Li-ion バッテリー (着脱不可) |
| 本体サイズ | W292×D248×H121 |
| 通信規格 | IEEE 802.15.4 |
| 周波数 | 2400～2483.5 MHz |
| 通信距離 | 室内・市街地：約60 m |
| チップセット | Silicon Labs EM357 SoC |
| 無線認証 | TELEC、FCC、IC、ETSI、KC |
■パッド共通仕様
| 対応枚数構成 | 1～8枚（多段計量時 最大8軸まで） |
| 最大精度 | 0.1%※3 |
| 積載部サイズ | 500×370 mm（3、5t） 800×500 mm（10、15、20t） |
| 外形サイズ | 576×606×36 mm（3、5t） 863×900×36 mm（10、15、20t） |
| 本体重量 | 約16kg（3、5t）※4 約21kg（10、15、20t） |
| スロープ重量 | 本体一体型 約2.9kg/枚（2枚付属） |
| 計量方式 | 静止 / 同時 / 走行※5 |
| 対応制御部 | MS-07W2 |
| 電源 | AC100～240Vで充電/DC3.7Vリチウムイオンバッテリー駆動 |
| 使用可能時間 | 最大約300時間使用可能※6 |
| 付属品 | リチウムイオンバッテリー×2 / ACアダプター&充電器 |
※4：スロープ含む
※5：走行計量は静止計量に比べ精度が低下します。
※6：使用可能時間は設置場所の環境やバッテリーコンディション、使用方法により前後します。
| 品番 | 1枚ひょう量 | 標準目量 | 拡張目量※7 | 最大ひょう量※8 |
| M1397AK08W-03N | 3t | 1kg | なし | 48t |
| M1397AK08W-05N | 5t | 2kg | 1kg | 80t |
| M1397AK08W-10N | 10t | 10kg | 2kg / 5kg | 160t |
| M1397AK08W-15N | 15t | 10kg | 5kg | 240t |
| M1397AK08W-20N | 20t | 20kg | 10kg | 320t |
※8：最大ひょう量は本機を2枚で多段計量を行った場合です。2枚以上で同時計量する場合は、1枚ひょう量×8枚が最大になります。
