天井扇

換気補助、乾燥、結露抑制などに

DCブラシレスモータ搭載

前後ガード付き

農業用倉庫の環境改善などに適した大風量吊り下げ用送風機

■特長

●消費電力250Wでランニングコスト(電気代)削減に貢献

●効率を改善した、駆動回路一体のモータ

防塵・防水性能IP56相当※1（JIS C4034-5による (モータ単体にて)）

●低ノイズ

駆動回路一体により低ノイズ※2を実現（汎用インバータ+AC機種との比較において）

●高耐食

羽根にステンレス、モータ外郭にアルミダイキャスト、その他主要部品にZAM^〓※3を採用し高耐食

（※3：ZAM^〓は日本製鉄(株)の登録商標です。ZAM^〓は日本製鉄(株)が開発した溶融亜鉛ーアルミニウム合金めっき鋼板の商品名です。）

●前後に保護ガード付き

■農業用倉庫の環境改善

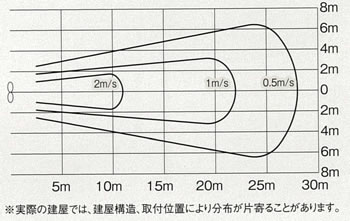

■風速分布図 (参考値)

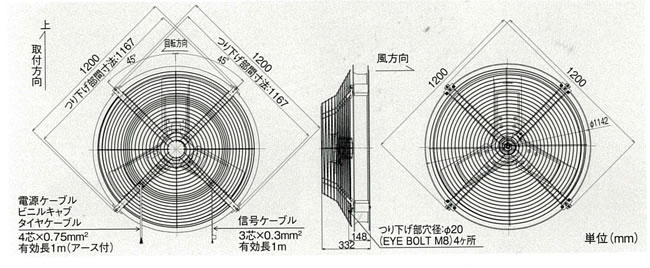

■外形寸法図

■仕様一覧

※「風量」「騒音」「消費電力」「電流」の値は100%運転した値です。

※騒音は正面と側面より1.5m離れた地点の3点を無響室にて100%運転した平均値です。

※風量は、扇風機のような使い方をした場合の風速分布から求めた風量です。

※電流値は電源インピーダンス(ブレーカ、電線を含む)の値によって変わります。

※この製品は受注生産品です。

■コントローラー　：M1357WP-100FRS

●コントローラ1台で送風機本体を最大31台まで運転可能

●4つのツマミによる操作で自動運転設定が可能

●最小風量温度以下になったときは、送風機を「停止」または「設定した最小風量運転」に選択可能

●手動運転も可能。ツマミで送風機の風量を10～100%の範囲で調節できます。

●セーブモードは通常モードに対し風量をを抑えた自動可変運転で、速度調節運転時に消費電力削減

※セーブモードは速調運転時の風量を抑えるため、使用目的に応じて使い分けて下さい。

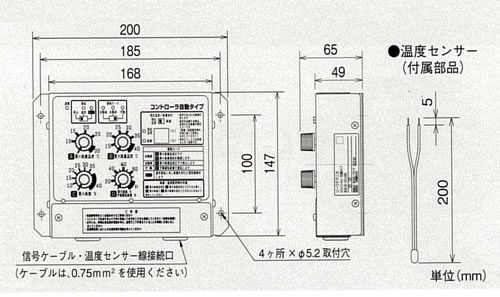

■システム部材　外形図

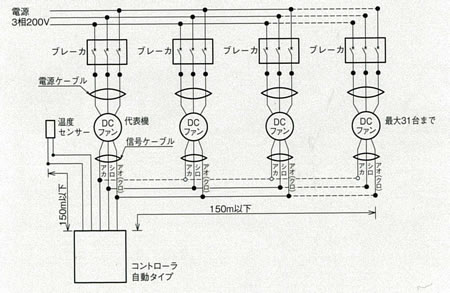

■DCブラシレスモータ搭載機種配線接続例

●DCファン、温度センサーとコントローラの配線長は150m以下としてください。

●並列運転は1回路当り送風機31台、配線長150m以下であれば2回路まで可能。

●代表機以外の信号ケーブルのアカ色線は絶縁処理して下さい。

●代表機は通常運転するDCファンから選定して下さい

(代表機からコントローラへ電源供給できなくなった場合、接続しているすべての送風機がストップします)

※すべてのDCファンに信号ケーブルのアカ色線を接続すれば、代表機の選定は不要です。

■仕様
