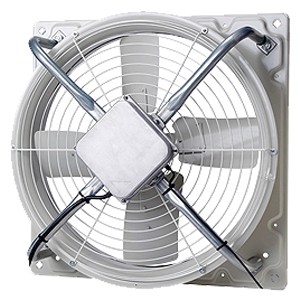

送風機

洗えるDCモーター搭載のコンパクトな送風機
羽根径60cm角形タイプ
モータ直結、風量可変タイプ（自動運転・手動運転）
※この製品の運転には別売の専用コントローラが必要です。



■特長
●省エネ
消費電力265W実現。経営コスト削減に貢献します。

●洗えるDCモータ
防じん・防水性能 IP56相当※1
ほこり等に対する保護と、いかなる方向からの強い噴流によっても有害な影響を受けない構造。
※1：JIS C4034-5による（モータ単体にて）

●低ノイズ
ノイズフィルタ回路より低ノイズを実現。当社インバータ自動制御盤との比較において。

●清掃性向上
駆動回路一体によりほこりなどが溜まり難い形状。

●自動可変運転の設定が簡単（※手動運転も可能）
別売のコントローラーでより細かな運転制御を実現


■使用場所
牛舎、豚舎、鶏舎


■外形寸法図　単位（ｍｍ）



■仕様

品番	M1357WDC-60ETCNS
羽根径	60cm
ガード	後ガード付
電源	3相200V
極数	6P
周波数	50/60Hz
公称出力	300W
風量	165m?/min
騒音	60dB
電流	1.54A
消費電力	265W
最大負荷電流	1.89A
適応ブレーカ	2.5A (0.4kW用)
質量	21.5kg

※「騒音」「消費電力」「電流」「風量」の値はフリーエアー時100％運転した値です。
※騒音はモータ端面、左右側面より各1.5m地点の3点を無響室にて測定した平均値です。
※電流値は電源インピーダンス（ブレーカ、電線を含む）の値によって変わります。
※風量は、オリフィスチャンバー法によって測定した換気扇として使用する場合の測定値です。



■配線接続例
●DCファン、温度センサー、コントローラの配線長は150m以下としてください。
●並列運転は1回路当り送風機31台、配線長150m以下であれば2回路まで可能。
●らくらくコントローラと電動式シャッターを連動する場合は取扱説明書をご確認ください。



■静圧・風量曲線
