測定機器

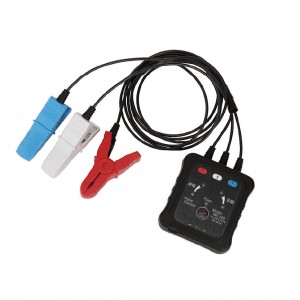

業界初*！これ1台で同相・異相チェックができる
充電表示機能：充電状態(対地間電圧80V以上)やクリップ接続不良を判別
非接触タイプ：絶縁電線の上から相回転や同相・異相のチェックが可能
対象電線サイズ：2mm²～100mm²(仕上り外径φ2.8～22mm)と広範囲
本体裏面に取付いたマグネットによりハンズフリーで確認可能
*2015年6月現在 メーカー調べ


■同相・異相チェックの接続方法


■表示例


■外形図


■表示

		充電状態（対地間電圧80V以上）	停電状態又は*1,2
充電表示	LED色	R (黄)、S (黄)、T (黄)
	LED表示	点灯	消灯

*1 対地間電圧が80V以下の場合　*2 接地相又は欠相の場合

		正回転	逆回転
相回転表示	LED・点滅・色	緑色	赤色
	ブザー音	なし	断続音

		同相	異相
同相・異相表示 (充電表示)	LED色	R (黄)、S (黄)、T (黄)
	LED表示	点滅	点灯

※使用クリップ2個の表示、未使用は点灯


■仕様

品番	M132PL-LV200H
適用回路	三相3線式　及び　三相4線式
適用電圧範囲	AC80～600V（正弦波、連続）
周波数	50Hz/60Hz
絶縁耐力	AC2,000V　1分間（クリップ―ケース間）
漏洩電流	絶縁耐力試験時　100μA以下
電源表示	赤色LED 1個（オートパワーオフ約5分）
音量	50dB以上（50cm離れて）
使用電池	LR03（単4アルカリ乾電池）×2本
	連続使用約15時間
対象電線	IV、DV、0W、2mm2～100mm2（仕上がり外径φ2.8～22mm）、
質量	約190g（電池含む）
