光ファイバーケーブル（20m）
商品番号：M132PI-FC10662H
商品説明
検出部間を光ファイバーで絶縁
●単体使用で検電機能、組み合わせ使用で検相・相順機能と多機能型検相器
●被覆電線の上から測定可能
検電端子や被覆電線の上から測定出来ます。 ※シールドケーブルは不可
●同相・異相、相順を音と光で表示
■受信側を基準にして、送信側を各相にあたり、受信側の発音発光がなければ同相、有れば異相
■三相のうちの二相に接触させて、受信側の発音発光が無ければ”正回転”、有れば”逆回転”
■タイプ
■仕様
■オプション
●単体使用で検電機能、組み合わせ使用で検相・相順機能と多機能型検相器
●被覆電線の上から測定可能
検電端子や被覆電線の上から測定出来ます。 ※シールドケーブルは不可
●同相・異相、相順を音と光で表示
■受信側を基準にして、送信側を各相にあたり、受信側の発音発光がなければ同相、有れば異相
■三相のうちの二相に接触させて、受信側の発音発光が無ければ”正回転”、有れば”逆回転”
■タイプ

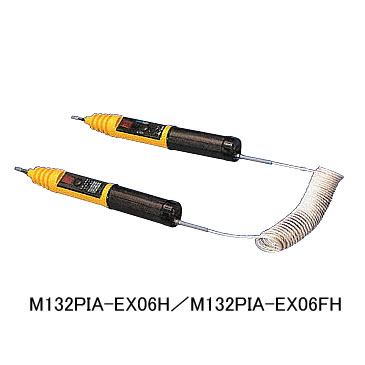

| M132PIA-EX06H／M132PIA-EX06FH | M132PIS-EX06H／M132PIS-EX06H |
|
 |
■仕様
| 品番 | M132PIA-EX06H | M132PIA-EX06FH | M132PIS-EX06H | M132PIS-EX20H | |
| 使用電圧範囲 | 3kV～7kV | 3.3kV～6.6kV及び 6.6kV、22kV、33kV の検電端子 |
6.6kV | 22kV～34.5kV | |
| 対象 | キュービクル用 | 地中線キュービクル用 | 架空線用 | ||
| 周波数 | 50/60Hz | ||||
| 絶縁抵抗 | 2000MΩ以上 | ||||
| 絶縁耐力 | 20kV 1分間 | 75kV 1分間 | |||
| 使用温度範囲 | -10℃～+40℃ | ||||
| 動作表示 | 発光 | 8000lxの明るさの下で確認可能 | |||
| 発音 | 発音部より1m離れて50dB以上（断続発音） | ||||
| 検相機能 | 同相か120度異相かを検出 | ||||
| 相順機能 | 120度進み、遅れを検出 | ||||
| 検相可能距離 | 送受信機 相互間標準光ケーブルにて6m（3m×2） | ||||
| オプションの光ケーブル使用にて | |||||
| 使用電池 | 単5乾電池（1.5V）R1各2個使用 | ||||
■オプション
 |
※ジョイントを使っての延長利用不可 |
