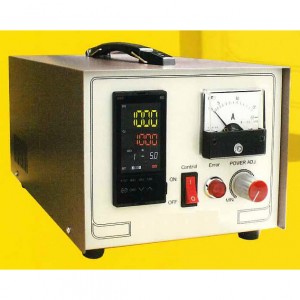

高速高精度温度調節器
商品番号：M1325CR-SHQA2S
商品説明
●超高速サンプリング 10ms（0.01秒）を実現
●11セグメント5桁表示のLCD表示 デジタル指示調節計搭載
●フルマルチ入力 各種熱電対・測温抵抗体
●AC100V～220V（変動範囲AC90V～240V）
●最小駆動電流60mA
●通信ポート装備で簡単データ管理
■用途
●低電圧ヒーターの制御
●持ち運び、移動用
●その他幅広い温度管理活用
●急な昇温に対する正確な温度制御
●研究所、実験用、生産工程の増設
■形状
■寸法図
※3線式対応
■仕様
※工場出荷時はKタイプで設定されています。
他タイプでご使用の場合、入力種類の設定を変更して下さい。
●11セグメント5桁表示のLCD表示 デジタル指示調節計搭載
●フルマルチ入力 各種熱電対・測温抵抗体
●AC100V～220V（変動範囲AC90V～240V）
●最小駆動電流60mA
●通信ポート装備で簡単データ管理
■用途
●低電圧ヒーターの制御
●持ち運び、移動用
●その他幅広い温度管理活用
●急な昇温に対する正確な温度制御
●研究所、実験用、生産工程の増設
■形状
■寸法図
| 入力の種類 | 測定範囲（レンジ） |
| 熱電対 K | -200.0℃～+400.0℃ -200.0℃～+1372.0℃ |
| 熱電対 J | -200.0℃～+400.0℃ -200.0℃～+1200.0℃ |
| 熱電対 T | -200.0℃～+400.0℃ |
| 熱電対 S | -50.0℃～+1768.0℃ |
| 熱電対 R | -50.0℃～+1768.0℃ |
| 熱電対 E | -200.0℃～+1000.0℃ |
| 熱電対 B | 0.0℃～+1800.0℃ |
| 熱電対 N | 0.0℃～+1300.0℃ |
| 熱電対 PLⅡ | 0.0℃～+1390.0℃ |
| 熱電対 W5Re/W26Re | 0℃～+2300.0℃ |
| 熱電対 DIN U | -200.0℃～+600.0℃ |
| 熱電対 DIN L | 0.0℃～+900.0℃ |
| 熱電対 PR40-20 | 0℃～+1800.0℃ |
| 測温抵抗体 Pt100Ω | -200.0℃～+850.0℃ -100.00℃～+100.00℃ 0.00℃～+50.00℃(※) |
| 測温抵抗体 JPt100Ω | -200.0℃～+640.0℃ -100.00℃～+100.00℃ 0.00℃～+50.00℃(※) |
■仕様
| 品番 | M1325CR-SHQA2S | |
| 制御方式 | PID | |
| 制御出力 | SCR駆動 | |
| 電源電圧 | AC100V～220V（変動範囲AC90V～240V） 50/60Hz（自動判別） |
|
| 入力 | 熱電対（※） | K、J、T、S、R、E、B、N、W5Re/W26Re etc. |
| 測温抵抗体 | Pt100Ω、JPt100Ω | |
| 通信ポート | 前面ローダポート・背面RS-485 | |
| 警報信号 | AC250V 3A、DC30V 1Aのリレー接点 | |
| 過電流保護 | サーキットブレーカー | |
| 最大負荷電流 | 10A（周囲温度 45℃以下） | |
| サンプリングタイム | 10ms（0.01秒） | |
| 外形寸法 | (W)200mm×(H)150mm×(D)280mm | |
| 付属品添付資料 | 取扱説明書 | |
