自動メカニカルブレーキ（逆転防止装置）により、任意の位置で、安全停止ができます。
クランクハンドルの長さは調整可能なため、軽荷重時、下降時には、短くして使用できます。
フォーク幅は、調整できます。
ワイヤーたるみ止め機構の内蔵により、ワイヤートラブルがない安全設計です。


■特長
●最大積載量250kg～1000kg、最高位1.35ｍ～1.8ｍ、昇降、走行とも手動式。どなたにも簡単に使用できます。

●フォークの巾は調整することができます。

●ウィンチユニットは、メーカー独特のワイヤーロープ手動巻取式で効率のよい設計です。

●自動メカニカルブレーキ（逆転防止装置）により、フォーク部（荷受部）は任意の位置で停止します。（ラチェットポール２個取付けによる二重安全構造）クランクハンドルを右に回せば上昇、左に回せば下降、手を離せば停止します。


●クランクハンドルの長さは調整式ですので、軽質量の時や下降する時は、短くして効率的にご使用になれます。

●ワイヤーたるみ止め機構の内蔵により、ワイヤートラブルがない安全設計です。最下位置または、下降中フォーク部（荷受部）が障害物に当たって停止した時には、クランクハンドルは左に回転せず、ワイヤーロープが規定以上にたるむのを防止します。

●ワイヤーシーブは、樹脂を使用して軸受部には、ボールベアリングを内蔵しているため回転がスムーズ。

●フットブレーキは１タッチ２ロックの足踏式、軽い力で簡単操作（調整付）。ジャッキアップ機構ではありませんので、大きな操作力は必要とせず、また２点ロック式ですので安全性を損なうことはありません。


●ワイヤーロープ切断時、落下防止安全装置



■タイプ

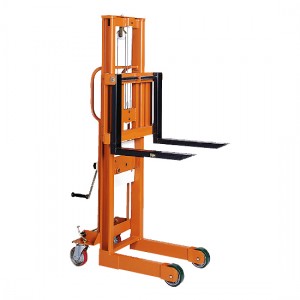

M131-250K/M131-350K	M131-500K
M131-500SK	M131-800K/M131-1000K

■寸法図



■仕様

品番		M131-250K	M131-350K	M131-500K	M131-500SK	M131-800K	M131-1000K
最大積載量		250kg	350kg	500kg		800kg	990kg
荷重中心		300mm
楊程	最低位	90mm				150mm
	最高位	1500mm			1800mm	1500mm	1350mm
全高		1850mm		1925mm	2225mm	1910mm
全長		1000mm		1045mm			1060mm
全巾		650mm	730mm
フォーク長		600mm
フォーク立上り		310mm		375mm			525mm
フォーク 調整巾	最小	140mm		170mm
	最大	620mm		690mm
フォーク 一本	巾	60mm		75mm
	厚	30mm		45mm
前脚	長	500mm		585mm	680mm	585mm
	内巾	330mm		340mm		350mm
	外巾	490mm		500mm		510mm
フォーク・前脚差		163mm		105mm	10mm	105mm	120mm
ハンドル回転力		78N （8kgf）	69N （7kgf）	54N （5.5kgf）		69N （7kgf）	54N （5.5kgf）
1回転の楊程		37mm	24mm	15mm		13mm	8.5mm
ハンドル回転数		40回	60回	95回	115回	107回	141回
ワイヤーロープ径		φ5mm		φ6mm
前車輪		φ90ウレタン				φ150×50wウレタン
後車輪		φ150ゴム旋回車輪				φ150ウレタン旋回車輪
回転半径		950mm		1050mm	1100mm	1050mm
自重		80kg		95kg	100kg	115kg	135k
