包装機械

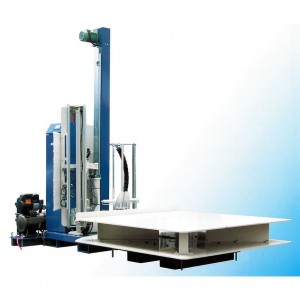

パレットストレッチ包装機、タッチパネル搭載
荷崩れ防止。自動フィルムチャック・カット搭載
リモコン操作で一発包装

■特長
本機は自動でフィルムのセット、カット、溶着までを自動で行います。
リモコンが標準で2個付いていますので、リフト乗車のままで包装開始が可能です。
カタログでは、包装パターンの記憶数が8パターンとなっていますが実際は16パターンのメモリー機能となっています。


■仕様

M1297A111-W8D-AUTO

M1297A111-E5C-AUTO

■共通仕様

制御方式	シーケンサ搭載、インバーター制御
設定巻数	1～9巻（上巻・中巻・下巻）設定により10巻以上可能
各種設定機能	設定により1サイクル運転8パターン設定可 1パターン動作12ステップ以内で変更可 （上巻・中巻・下巻・上昇・下降を組合せ） その他：ステップ毎のテンション設定、中巻位置の任意設定 パターン名の登録、表示、日本語/英語の切替
フィルムテンション設定	操作面から包装ステップ単位に設定可能
テーブル回転数	12rpm　10rpm　8rpm　6rpm　4rpm（5段階可変式）
フィルム昇降速度設定	10～130mm/sec（7段階可変式）
エアー源	0.49MPa（5kgf/cm2）
使用周囲温度	5～40℃（直射日光は、避けること）
使用周囲湿度	35～85％
電源キャップ・ケーブル	防水ゴムキャップ接地3P（定格20A）・多機能VCT5m
使用パレット貨物サイズ	(W)MIN 1100　×(L) 1100～MAX (W) 1300×(L) 1300mm
リモコン	2個付属

■仕様

品番	M1297A111-W8D-AUTO	M1297A111-E5C-AUTO
フィルム厚さ	20～35μ	10～35μ
フィルム幅	500mm	500mm
フィルムロール径	MAX 300mm	MAX 300mm
許容荷重	MAX 14700N (1500kg)	MAX 14700N (1500kg)
貨物高さ	MAX 2088mm (パレット含む)	MAX 1788mm (パレット含む)
貨物対角長さ	MAX 1838mm	MAX 1838mm
テーブル旋回直径	φ1890mm	φ1890mm
テーブル寸法	1300×1300mm	1300×1300mm
テーブル高さ	402mm	402mm
運転時最高高さ	2971mm	2615mm
運搬時高さ	2615mm	2615mm
平面寸法	1505mm×2770mm	1380mm×2910mm
機械重量	11760N (1200kg)	10780N (1100kg)
フィルム延伸方法	モーター駆動による2軸同時延伸 (面積比約3倍延伸)	テンションブレーキ式
定格電源容量	三相200V　5KVA	3相200V　3.9KVA
消費電力	3kW	2.5kW
