商品詳細

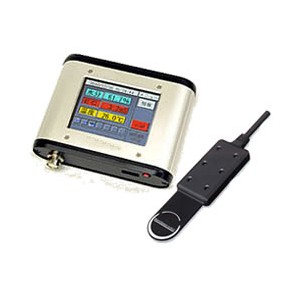

水分センサー用データロガー
商品番号：M1260DR-2A
商品説明
本装置は、小型水分センサーとポータブルデータロガーを1セットで使用します。
二つの組合せにより、どこでも手軽に土壌状態の計測、分析が可能です。
※センサーは別売りです。詳細はこちら→M1260A3-W-5YTAシリーズ
■概要
●ポータブルデータロガーは、体積含水率(VWC)、電気伝導度(EC)、温度(℃)の同時計測を手軽に行うことが出来る携帯型データロガーです。
●M1260A3-W-5YTAシリーズと組み合わせる事で、どこでも手軽に土壌状態の計測・分析が可能。
●乾電池で動作させる事が出来、電源の確保が困難なフィールドでの計測に最適です。
●センサーの固体管理機能を十二分に発揮。（固体管理とはセンサー本体に記録されているシリアルＮｏが読み出せる という事です。 ）
■特長
●小型・軽量・電池動作により高い可能性を有し、フットワークの良い運用が可能
●大型カラー液晶搭載による高い視認性と、タッチパネルによる直感的な操作性
●センサーとの接続にコネクタを採用する事で、センサーの交換等が容易
●計測データはメモリーカードに記録され、1測定当たり最大65,000件の記録が可能
●計測・記録に特化し、小型・低コストを実現
■表示画面例
■利用例
■データロガー仕様
| 製品名 | M1260A-1-3W | |
| センサー接続数 | 1台 | |
| 対象センサー | M1260A3-W-5YTAシリーズ | |
| センサー電源供給 | 5V/100mA (*1) | |
| 測定項目(*2) | 体積含水率(VWC) | ○ |
| 電気伝導度(EC) | ○ | |
| 温度(℃) | ○ | |
| 測定間隔 | 1秒、10秒、30秒、1分、10分、30分、1時間に設定可能 | |
| 記録件数 | 1測定 最大65,000件 | |
| 記録メディア | 不揮発性メモリカード | |
| 記録メディアフォーマット | FAT16 | |
| 記録項目 | 測定項目、測定日時、測定間隔、測定値 (*3) | |
| LCD | 3.5インチTFTカラー液晶、バックライト付 | |
| タッチパネル | ○ | |
| 時計機能 | ○ | |
| 電源 | 単3型乾電池 4本 | |
| オートパワーオフ | ○ (*4) | |
| 電池寿命 | 約6ヶ月 (*5) | |
| 動作温度範囲 | 動作温度範囲 -10～+50℃ (*6) | |
| 外観寸法 | （L）100mm×（W）130mm×（H）35mm (突起部を除きます) | |
| 重量(本体のみ) | ≦290g (重量に単3型電池4本は含まれません) | |
(*1) プレヒート機能による電源制御機能付。
(*2)測定範囲は接続されるセンサーに依存します。
(*3)記憶データフォーマットはCSV形式で保存され、表計算ソフト等への取り込みが可能。
(*4)記録動作中は記録動作に必要最低限の電力を消費し、完全に電源がオフになりません。
(*5)M1260A3-W-5YTAシリーズを接続し、測定間隔1時間で記録動作させた場合
(*6)但し、結露なき事。又、本製品は防水・防塵機能を有していませんので、水濡れや粉塵に十分注意してご使用下さい
■オプションセンサー
●データロガー「M1260DR-2A」との接続には、専用コネクタが必要です。既に先バラタイプ「M1260A3-W-5YAシリーズ」をお持ちのお客様は、コネクタ取付サービス（有償）をご利用頂くことで接続頂けます。
●センサーのその他詳細はこちらをご覧ください。
| 品番 | M1260A3-W-5YTA | M1260A3-WT-5YTA | M1260A3-WET-5YTA | ||
|---|---|---|---|---|---|
| 商品画像 |  | ||||
| センサープローブ長 | 5cm | ||||
| 測定機能 | 体積含水率（VWC） | 〇 | 〇 | 〇 | |
| 電気伝導度（EC） | － | － | 〇 | ||
| 土壌中温度（℃） | － | 〇 | 〇 | ||
| 電気特性※1 | 体積含水率 （VWC） | 検出方式 | 折り返し平行伝送路方式 | ||
| 測定範囲 | 絶乾（0％）～飽和（100％） | ||||
| 精度 | ±5％ F.S （VWC 0～50％時） ±15％ F.S （VWC 50～100％時） | ±3％ F.S （VWC 0～50％時） ±10％ F.S （VWC 50～100％時） | |||
| アナログ出力 | 0～1V（シングルエンド出力） | ||||
| 電気伝導度 （EC） | 測定範囲 | － | - | 0～7mS/cm （※2） | |
| 精度 | ±5％ F.S | ||||
| アナログ出力 | 0～1V | ||||
| 温度 （プローブ先端） | 測定範囲 | － | -10 ～ +50℃ | ||
| 精度 | ±1℃ | ||||
| アナログ出力 | 0～1.2V | ||||
| 周囲環境温度 | 動作範囲 | -40 ～ ＋50℃（凍結しないこと） | |||
| 測定範囲 | 0 ～ ＋50℃（※3） | ||||
| 供給電源 | DC 4.5V ～ 15V | ||||
| 消費電流（9V供給時） | 40mA（typ） | ||||
| 測定ケーブル | 専用コネクタ付 | ||||
| 防水/防塵 仕様 | 完全防水（IP68相当） | ||||
| 外形寸法（本体のみ） | （L）120mmｘ（W）36mmｘ（H）12mm | ||||
| 重量（本体のみ） | ≦40g | ||||
| 価格 | ￥Mail- | ￥Mail- | ￥Mail- | ||
※1：体積含水率（VWC）及び電気伝導度（EC)は土壌（比誘導率ε）の環境によって異なる場合があります。
※2：水（溶液）100％中の塩分（NaCl）による測定範囲を示します。電気伝導度（EC)の単位はdS/mと表記されることもありますが、同一の意味であり相互互換性があります。
※3：0℃以下では、水（凍結状態）の比誘導率εが著しく変動する為、体積含水率および電気伝導度の値は保証されません。
