商品詳細
コンパクト赤外線サーモグラフィ用エアパージ
商品番号:M1241-IR640APL
商品説明
■特徴
●測定温度範囲:-20~100℃/ 0~250℃/150~900℃(切換)
●最大値・最小値の自動追跡(スポットファインダー機能)
●パソコンで設定後、ヘッド単独での運用が可能
●拡張入出力ユニット増設で最大9出力
●IP67、耐振動、耐衝構造
●専用ソフト(日本語対応)付属
■基本仕様
※1:「内部校正起動」以外はPC接続が必要です。
※2:出荷時設定0~20mA。4~20mAは設定を変更してください。
■仕様
※3:使用周囲温度:23±5℃、推奨最小測定視野:2×2ピクセル
■測定視野範囲図
HFOV: 水平視野
VFOV: 垂直視野
DFOV: 対角視野
IFOV: 最小測定視野(1ピクセル)
MFOV: 推奨最小測定視野(2X2ピクセル)
*文字の部分の精度は仕様外です。
■オプション
●測定温度範囲:-20~100℃/ 0~250℃/150~900℃(切換)
●最大値・最小値の自動追跡(スポットファインダー機能)
●パソコンで設定後、ヘッド単独での運用が可能
●拡張入出力ユニット増設で最大9出力
●IP67、耐振動、耐衝構造
●専用ソフト(日本語対応)付属
■基本仕様
解像度(pixel) | 80×80 | ||||
フレームレート | 50Hz | ||||
検出器 | 非冷却FPA(34μmピッチ) | ||||
放射率補正 | 0.1~1.1 | ||||
インタフェース | USB 2.0/Ethernet(100BASE-TX) / RS-485 | ||||
フォーカス | 電動フォーカス(ソフトウェアから操作) | ||||
アナログ入力※1 | 1点 0~10V (内部校正起動、放射率など10種類から選択可能) |
||||
アナログ出力※2 | 1点 0/4~20mA ( 測定エリアなど8種類から選択可能) |
||||
ソフトウェア対応OS | Windows10、Windows8、Windows7 | ||||
電源 | USBバスパワー供給/ PoE/ DC5-30V | ||||
消費電流 | 最大 500mA | ||||
耐環境性 | 保護構造 | IP67(NEMA-4) | |||
使用環境 | 0~+50℃ 10~95%(結露なきこと) |
||||
保存周囲温度 | -40~+70℃ | ||||
耐振動・衝撃 | IEC 60068-2-6、IEC 60068-2-64、IEC 60068-2-27準拠 | ||||
適応法令 | EMC指令(2014/30/EU)、RoHS指令(2011/65/EU) | ||||
適用規格 | EN 61326-1 | ||||
三脚マウント | 1/4 - 20UNC(取り外し可能) | ||||
寸法 / 質量 | φ36×90mm / 185g | ||||

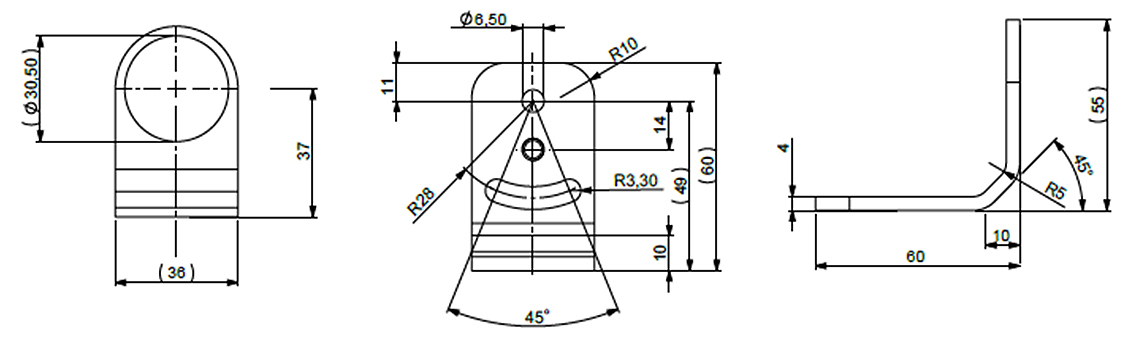

寸法図 | 本体、取付金具、拡張入出力ユニット(オプション) | ||||
材質 | ステンレス | ||||
付属品 | 取付金具、PC接続用USBケーブル(1m)、 入出力用端子付ケーブル(1m)、 ソフトウェア、取扱説明書、校正成績書 |
※2:出荷時設定0~20mA。4~20mAは設定を変更してください。
■仕様
品番 | M1241-IR640-F02 | M1241-IR640-F03 | M1241-IR640-F05 | M1241-IR640-F13 |
タイプ | 超広角タイプ | 広角タイプ | 標準タイプ | 狭角タイプ |
測定温度範囲 | -20~+100℃、0~+250℃、+150~+900℃ 切換 | |||
測定精度※3 | ±2℃もしくは±2% (どちらか大きい方) |
|||
温度分解能 | 0.1℃ | |||
測定波長 | 7.5~13μm | |||
画角(FOV) | 80°×80° (f=2.3mm) |
55°×55° (f=3.1mm) |
30°×30° (f=5.1mm) |
12°×12° (f=12.7mm) |
■測定視野範囲図
品番 | 搭載 レンズ |
視野角 | 測定距離に対する視野サイズ(mm) | ||||||||
測定距離 | 50 | 100 | 200 | 300 | 500 | 1000 | 2000 | 4000 | |||
M1241-IR640-F02 | F02 | 80°×80° | HFOV | 90 | 174 | 343 | 509 | 884 | 1682 | 3357 | 6708 |
VFOV | 90 | 174 | 343 | 509 | 884 | 1682 | 3357 | 6708 | |||
DFOV | 127 | 246 | 483 | 720 | 1190 | 2380 | 4750 | 9490 | |||
IFOV | 0.77 | 1.55 | 3.09 | 4.64 | 7.73 | 15.5 | 30.9 | 61.8 | |||
MFOV | 1.55 | 3.09 | 6.18 | 9.27 | 15.5 | 30.9 | 61.8 | 124 | |||
M1241-IR640-F03 | F03 | 55°×55° | HFOV | 57 | 110 | 218 | 325 | 539 | 1070 | 2140 | 4270 |
VFOV | 57 | 110 | 218 | 325 | 539 | 1070 | 2140 | 4270 | |||
DFOV | 80 | 156 | 308 | 459 | 762 | 1520 | 3020 | 6040 | |||
IFOV | 0.56 | 1.11 | 2.23 | 3.34 | 5.57 | 11.1 | 22.3 | 44.6 | |||
MFOV | 1.11 | 2.23 | 4.46 | 6.69 | 11.1 | 22.3 | 44.6 | 89.2 | |||
M1241-IR640-F05 | F05 | 30°×30° | HFOV | 28 | 56 | 111 | 167 | 279 | 557 | 1115 | 2230 |
VFOV | 28 | 56 | 111 | 167 | 279 | 557 | 1115 | 2230 | |||
DFOV | 39 | 79 | 158 | 240 | 390 | 790 | 1580 | 3150 | |||
IFOV | 0.33 | 0.67 | 1.33 | 2 | 3.33 | 6.67 | 13.3 | 26.7 | |||
MFOV | 0.67 | 1.33 | 2.67 | 4 | 6.67 | 13.3 | 26.7 | 53.3 | |||
M1241-IR640-F13 | F13 | 12°×12° | HFOV | ? | 22 | 43 | 65 | 110 | 210 | 430 | 850 |
VFOV | ? | 22 | 43 | 65 | 110 | 210 | 430 | 850 | |||
DFOV | ? | 31 | 61 | 92 | 150 | 300 | 600 | 1200 | |||
IFOV | ? | 0.27 | 0.53 | 0.8 | 1.33 | 2.66 | 5.31 | 10.6 | |||
MFOV | ? | 0.53 | 1.06 | 1.59 | 2.66 | 5.31 | 10.6 | 21.3 |
VFOV: 垂直視野
DFOV: 対角視野
IFOV: 最小測定視野(1ピクセル)
MFOV: 推奨最小測定視野(2X2ピクセル)
*文字の部分の精度は仕様外です。
■オプション
品番 | 品番 |
M1241-IR640ACJ | コンパクト赤外線サーモグラフィ用空冷ジャケット |
M1241-IR640APL | コンパクト赤外線サーモグラフィ用エアパージ |
M1241-PIFCB5 | 拡張入出力ユニット親機(ケーブル5m) |
M1241-PIFCB10 | 拡張入出力ユニット親機(ケーブル10m) |
M1241-PIFX | 拡張入出力ユニット子機 |
