装置組込タイプ非接触温度センサ（出力ケーブル3m）
商品番号：M1241-IR6-814-T15SF-C3
商品説明
センサ・アンプ一体型の装置組込タイプ非接触温度センサです。
高速応答14ms。ローコスト。
■特長
●ワイドな測定温度範囲-50～1000℃
●高速応答14ms
●小形でも狭視野15:1
●耐熱ヘッド80℃冷却不要
●0-5V/0-10V/K熱電対出力選択可

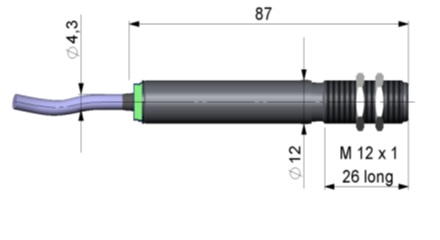

■外形寸法図

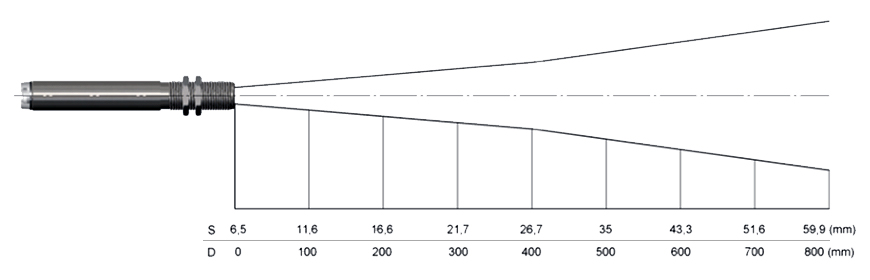

■測定視野範囲図
■配線図

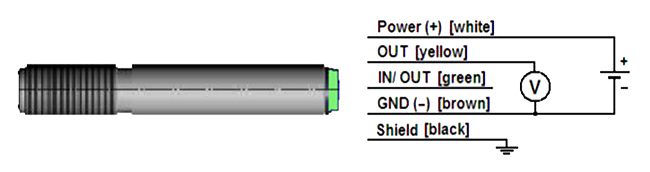

●アナログ出力）

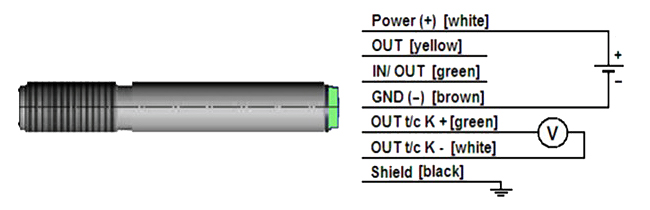

●K熱電対出力

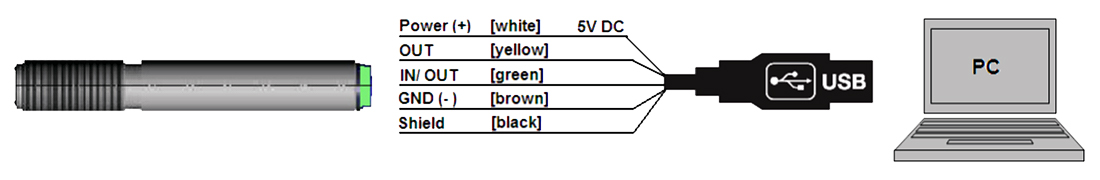

●USB接続

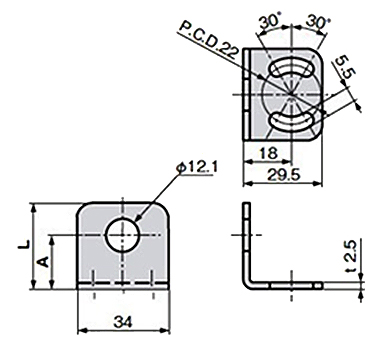

■取付金具(オプション品)の外形寸法図（付属品）
A=20mm、L=32mm
■共通仕様
■オプション
●M1241-ACCT-PW
高速応答14ms。ローコスト。
■特長
●ワイドな測定温度範囲-50～1000℃
●高速応答14ms
●小形でも狭視野15:1
●耐熱ヘッド80℃冷却不要
●0-5V/0-10V/K熱電対出力選択可
■外形寸法図
■測定視野範囲図
■配線図
●アナログ出力）
●K熱電対出力
●USB接続
■取付金具(オプション品)の外形寸法図（付属品）
A=20mm、L=32mm
■共通仕様
| 品番 | M1241-IR6-814-T15SF |
| 測定温度範囲 | -50～1000℃ |
| 測定波長 | 8～14μｍ |
| 光学系 | シリコンレンズ |
| 検出素子 | サーモパイル |
| 測定視野範囲 | 15:1 |
| 応答時間 | 14ms（90%応答） |
| 放射率 | 0.95（出荷時指定） 0.100～1.000（オプションのソフトウェアで変更可） |
| 透過率 | 1.00 （保護レンズ使用時は0.83に設定） |
| 使用周囲温度 | -20～80℃（結露・氷結なきこと） |
| 使用周囲湿度 | 10～95%RH |
| 耐振動 | IEC 68-2-6: XYZ各軸、11-200 Hz、3G |
| 耐衝撃 | IEC 68-2-27: XYZ各軸、11 ms、50G |
| 保護構造 | IP63 |
| 材質 | ステンレス |
| 測定精度 | ±1.5%もしくは±1.5℃のどちらか大きい方 （周囲温度23℃±5℃,測定対象物>０℃） |
| 再現性 | ±0.75% もしくは ±0.75℃ のどちらか大きい方 |
| アナログ出力 | 0-5V（0-10V/K熱電対・出荷時指定可） ※オプションのソフトウェアで変更可 |
| 温度分解能 | 0.1K |
| 電源電圧 | DC12-28V （消費電流最大15ｍA) |
| 出力インピーダンス | 10KΩ以上 |
| ケーブル径 | 4.3mm |
| 出力ケーブル | 3m（M1241-IR6-814-T15SF-C3） 8m（M1241-IR6-814-T15SF-C8） 15m（M1241-IR6-814-T15SF-C15） |
| 外形寸法 | M12×87mm |
| 質量 | 約58g |
■オプション
●M1241-ACCT-PW
| 品 番 | 品 名 |
| M1241-ACCT-PW | 保護レンズ |
| M1241-IR6-USBK | USBインターフェース＆ソフトウェア |
