商品詳細
参考画像

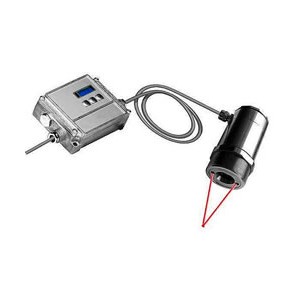

中高温金属測定用非接触温度計
商品番号：M1241-IR20LS-160L-SF
商品説明
●測定波長1.6μmで金属、金属酸化物、セラミック表面の安定した温度測定を実現。
●測定温度範囲250～2000℃(出力スケーリング可能）。
●レーザマーカ搭載タイプ。
●EMC指令 EN61326（計測・制御機器） 適合品。
測定波長1.6μmで金属、金属酸化物、セラミック表面の安定した温度測定を実現。
測定温度範囲250～2000℃(出力スケーリング可能）。
レーザマーカ搭載タイプ。
■特長
●高速応答時間 1ms
●ガラス越しの温度測定が可能
●高速応答時間 1ms
●2点レーザマーカで正確照準
●φ0.5mmの小スポット測定
●冷却不要で周囲温度85℃で使用可能
●EMC指令 EN61326（計測・制御機器） 適合品。
■測定視野範囲図
■付属品
●センサ、アンプユニット、取付金具
■共通仕様
※センサヘッド取付ナットと取付金具は付属です。
※出力ケーブルは3-5mmのシールドケーブル等を別途ご用意ください。
■仕様
■オプション
■仕様
測定温度範囲250～2000℃(出力スケーリング可能）。
レーザマーカ搭載タイプ。
■特長
●高速応答時間 1ms
●ガラス越しの温度測定が可能
●高速応答時間 1ms
●2点レーザマーカで正確照準
●φ0.5mmの小スポット測定
●冷却不要で周囲温度85℃で使用可能
●EMC指令 EN61326（計測・制御機器） 適合品。
■測定視野範囲図
| M1241-IR20LS-160Lシリーズ | M1241-IR20LS-160H/160H1シリーズ |
 |
 |
■付属品
●センサ、アンプユニット、取付金具
| センサヘッド | |
 |
|
| アンプユニット | 取付金具 |
 |
 |
■共通仕様
| 測定温度範囲 | +250～+2000℃ | |
| 測定精度 | ±（読取値の0.3%＋2℃） （周囲温度23±5℃、放射率1.00、応答時間1秒にて） |
|
| 再現性 | ±（読取値の0.1%＋1℃） | |
| 表示分解能 | 0.1℃ | |
| 応答時間 | 1ms(90%応答) | |
| 測定視野範囲 | 100:1/300:1 | |
| アナログ出力 | 4-20mA／0～20mA／0-5V／0-10V／K・J熱電対出力切替 | |
| アラーム出力 | 24V/50mA（オープンコレクタ） | |
| リレー出力 | DC60V/AC42V、0.4Ax2 | |
| デジタル出力 | USB、RS232、RS485、Can-Bus、Profibus DP、Ethernet | |
| 信号処理 | ピークホールド/バレイホールド/アベレージング/出力スケーリング機能 | |
| 測定波長 | 1.6μｍ | |
| 放射率補正 | 0.100～1.100（0.001/1ステップ) | |
| 透過率補正 | 0.100～1.100（0.001/1ステップ) | |
| 使用周囲温度 | センサヘッド | -20～85℃ |
| アンプユニット | 0～85℃ (レーザマーカ点灯時は～50℃) | |
| 使用周囲湿度 | 10～95%RH（結露・氷結なきこと） | |
| 保護構造 | IP65(NEMA-4) | |
| 耐振動 | IEC68-2-6：XYZ各軸 11-200Hz 3G | |
| 耐衝撃 | IEC68-2-25：XYZ各軸 11ms 50G | |
| ケーブル長 | 3m（標準）、8m、15m | |
| 材質 | センサヘッド | ステンレス |
| アンプユニット | 亜鉛ダイキャスト | |
| 電源電圧 | 8-36VDC/max.160mA（モジュール使用時250ｍA） | |
| レーザマーカ | クラス2、630-650nm、1mW未満、IEC825(1994) （ON/OFF切替） |
|
| 出力インピーダンス | 電流（ループ抵抗500Ω以下） 電圧（負荷インピーダンス100KΩ以上） 熱電対（20Ω） |
|
| EMC指令 (計測・制御機器） |
EN61326-1:2006 EN61326-2-3:2006 | |
| 低電圧指令 （計測・制御機器） |
EN61010-1:2001 | |
| 外形寸法 | センサヘッド | φ49.3×100mm(M48×1.5mm） |
| アンプユニット | 89 mm x 70 mm x 30 mm | |
| 質量 | センサヘッド | 約600g |
| アンプユニット | 約420g | |
※出力ケーブルは3-5mmのシールドケーブル等を別途ご用意ください。
■仕様
| 品番 | 測定温度範囲 | 測定視野範囲 |
| M1241-IR20LS-160L-CF2 | 250～800℃ | φ1mm/150mm |
| M1241-IR20LS-160L-CF3 | φ1.3mm/200mm | |
| M1241-IR20LS-160L-CF4 | φ3mm/450mm | |
| M1241-IR20LS-160L-SF | φ7.3mm/1100mm | |
| M1241-IR20LS-160L-FF | φ24mm/3600mm | |
| M1241-IR20LS-160H-CF2 | 385～1600℃ | φ0.5mm/150mm |
| M1241-IR20LS-160H-CF3 | φ0.7mm/200mm | |
| M1241-IR20LS-160H-CF4 | φ1.5mm/450mm | |
| M1241-IR20LS-160H-SF | φ3.7mm/1100mm | |
| M1241-IR20LS-160H-FF | φ12mm/3600mm | |
| M1241-IR20LS-160H1-CF2 | 490～2000℃ | φ0.5mm/150mm |
| M1241-IR20LS-160H1-CF3 | φ0.7mm/200mm | |
| M1241-IR20LS-160H1-CF4 | φ1.5mm/450mm | |
| M1241-IR20LS-160H1-SF | φ3.7mm/1100mm | |
| M1241-IR20LS-160H1-FF | φ12mm/3600mm |
■オプション
| センサヘッドケーブル標準タイプ → センサヘッドケーブルコネクタストレートタイプ | ||||
|
||||
| エアパージカラー | 冷却ジャケット | |||
 |
 |
|||
| 可変ブラケット | パイプアダプタ | |||
 |
 |
|||
| サイティングチューブ | ||||
 |
||||
| DINレール取付アダプタ | ||||
 |
||||
| アンプ遮断カバー | USBインターフェース | |||
 |
 |
|||
■仕様
| 品番 | 品名 |
| M1241-AC-HAPA | パイプアダプタ |
| M1241-AC-HAST300 | サイティングチューブ |
| M1241-ACCT-COV | アンプ遮蔽カバー |
| M1241-ACCT-RAIL | DINレールアダプタ |
| M1241-ACCT-RI | リレーインターフェース |
| M1241-ACCT-USBK | USBインターフェース＋ソフトウェア |
| M1241-ACCTL-AB | 角度調整機能付ブラケット |
| M1241-ACCTL-AP | エアパージカラー |
| M1241-ACCTL-W | 冷却ジャケット |
| M1241-IR20LS-160-C | センサヘッドコネクタストレートタイプに変更 |
| M1241-IR20LS-C8 | 8m標準ケーブル |
| M1241-IR20LS-C15 | 15m標準ケーブル |
| M1241-IR20LS-C3H | 3m耐熱ケーブル（耐熱180℃） |
| M1241-IR20LS-C8H | 8m耐熱ケーブル（耐熱180℃） |
| M1241-IR20LS-C15H | 15m耐熱ケーブル（耐熱180℃） |
| M1241-ACCTL-HTCERT | 校正成績書 |
