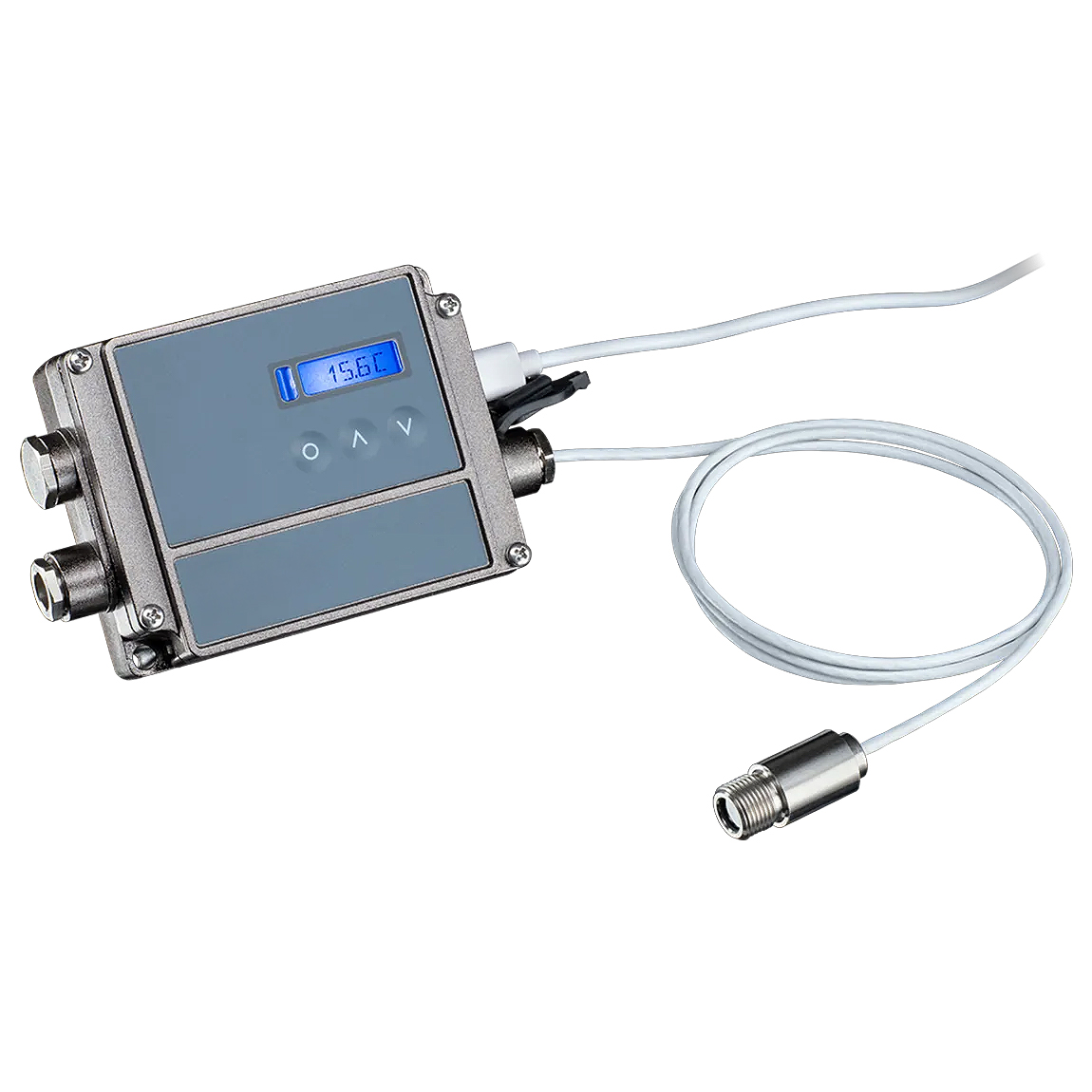

耐熱型非接触温度センサ標準タイプ（-50～1050℃）3m
商品番号：M1241-IR14PLUS814-T22-C3
商品説明
耐熱型非接触温度センサはワイドな測定温度範囲-50～1050℃を測定可能。
クラス最小、耐薬品性にも優れたステンレスヘッドで現場でのご使用も安心です。
オイルミストなどが原因とされるクラックの心配もありません。
超小型センサヘッドは冷却なしで180℃の周囲温度で使用可能です。
■特長
●世界最小クラスの赤外線センサー
●最大 22:1 の高い光学分解能を実現
●冷却不要で周囲温度180℃まで使用可能
●操作しやすいプログラムキーと、バックライト付きLCDディスプレイを搭載
●センサヘッドケーブル15mまで延長可
●USBインターフェースを標準搭載。スマートフォンまたはPCから簡単にセンサー設定が可能
※側面のUSBポートは、セットアップおよびメンテナンス専用であり、常時使用を目的としたものではありません。
●選択可能なアナログ出力：0/4–20mA、0–5V、0–10V、熱電対（Kタイプ）
●付属のソフトウェアで簡単設定
■仕様
※出力ケーブルは3-5mmのシールドケーブル等を別途ご用意ください。
※熱電対出力使用時の精度は±2.5℃または±1%（補償導線をご使用ください。）
※測定温度範囲 0℃以下を除く、周囲温度23℃±5℃、放射率=1、応答時間=200msにて
■オプション
クラス最小、耐薬品性にも優れたステンレスヘッドで現場でのご使用も安心です。
オイルミストなどが原因とされるクラックの心配もありません。
超小型センサヘッドは冷却なしで180℃の周囲温度で使用可能です。
■特長
●世界最小クラスの赤外線センサー
●最大 22:1 の高い光学分解能を実現
●冷却不要で周囲温度180℃まで使用可能
●操作しやすいプログラムキーと、バックライト付きLCDディスプレイを搭載
●センサヘッドケーブル15mまで延長可
●USBインターフェースを標準搭載。スマートフォンまたはPCから簡単にセンサー設定が可能
※側面のUSBポートは、セットアップおよびメンテナンス専用であり、常時使用を目的としたものではありません。
●選択可能なアナログ出力：0/4–20mA、0–5V、0–10V、熱電対（Kタイプ）
●付属のソフトウェアで簡単設定
■仕様
| 測定温度範囲 | -50℃～1050℃ |
| 測定波長 | 8～14μｍ |
| 測定精度 | 読取値の±1.0℃ もしくは ±1.0 %のどちらか大きい方 |
| 再現性 | 読取値の±0.15℃ もしくは ±0.1%のどちらか大きい方 |
| 表示分解能 | 0.1℃ |
| 応答時間 | 115ms（90%応答） |
| 測定視野範囲 | 22:1（90%応答） |
| アナログ出力 | 4-20mA／0～20mA／0-5V／0-10V／K熱電対出力切替 |
| アラーム出力 | 24V/50mA（オープンコレクタ） |
| リレー出力 | DC60V/AC42V、0.4Ax2（オプション） |
| デジタル出力 | USB （オプション：RS232、RS485、Can-Bus、Profibus DP、Ethernet） |
| 信号処理 | ピークホールド、バレーホールド、アベレージング、しきい値付きの拡張ホールド機能 |
| 放射率補正 | 0.05～1.100 |
| 透過率補正 | 0.05～1.100 |
| 使用周囲温度 | センサヘッド：-20～180℃ アンプユニット-20～85℃ |
| 使用周囲湿度 | 10～95%RH（結露・氷結なきこと） |
| 保護構造 | IP65(NEMA-4) |
| センサヘッドケーブル長 | 3m,8m,15m |
| 材質 | センサヘッド：ステンレス アンプユニット：亜鉛ダイキャスト |
| 電源電圧/消費電力 | 8-36VDC/1.2W |
| 出力インピーダンス | 電流（ループ抵抗500Ω以下） 電圧（負荷インピーダンス100KΩ以上） 熱電対（20Ω） |
| レーザ（オプション） | 赤色半導体レーザ Class 2 1mW未満 |
| EMC指令 | 2014/30/EU |
| RoHS指令 | 2015/863/EU |
| 外形寸法 | センサヘッド：φ28×14mm(M12×１） アンプユニット：89 mm×70 mm×30 mm |
| 質量 | センサヘッド：約40g アンプユニット：約420g |
※熱電対出力使用時の精度は±2.5℃または±1%（補償導線をご使用ください。）
※測定温度範囲 0℃以下を除く、周囲温度23℃±5℃、放射率=1、応答時間=200msにて
| 品番 | タイプ | センサヘッドケーブル | 測定視野 範囲図 |
外形 寸法図 |
| M1241-IR14PLUS814-T22-C3 | 標準タイプ （SFタイプ） |
3m |  |
|
| M1241-IR14PLUS814-T22-C8 | 8m | |||
| M1241-IR14PLUS814-T22-C15 | 15m | |||
| M1241-IR14PLUS814-T22CF-C3 | CFタイプ | 3m | ||
| M1241-IR14PLUS814-T22CF-C8 | 8m | |||
| M1241-IR14PLUS814-T22CF-C15 | 15m |
■オプション
| M1241-IR14PLUS814-T22-ACCT-PW M1241-IR14PLUS814-T22-ACCT-CF |
M1241-IR14PLUS814-T22-OEMLST M1241-IR14PLUS814-T22-OEMLSTCB8 |
 |
 |
| M1241-IR14PLUS814-T22-ACCT-FB1 | M1241-IR14PLUS814-T22-ACCT-FB2 |
 |
 |
| M1241-IR14PLUS814-T22-ACCT-MB | M1241-IR14PLUS814-T22-ACCT-MG |
 |
 |
| M1241-IR14PLUS814-T22-ACCT-RAM | M1241-IR14PLUS814-T22-ACCS-AP |
 |
 |
| M1241-IR14PLUS814-T22-ACCT-AP | M1241-IR14PLUS814-T22-ACCT-APL |
 |
 |
| M1241-IR14PLUS814-T22 -ACCT-ST20/40/88 |
M1241-IR14PLUS814-T22-ACCT-PA |
 |
 |
| 品番 | 品名 |
| M1241-IR14PLUS814-T22-ACCT-PW | 保護レンズ |
| M1241-IR14PLUS814-T22-ACCT-CF | CFレンズ |
| M1241-IR14PLUS814-T22-OEMLST | レーザサイティングツール（ケーブル長さ3.5m） |
| M1241-IR14PLUS814-T22-OEMLSTCB8 | レーザサイティングツール（ケーブル長さ8m） |
| M1241-IR14PLUS814-T22-ACCT-FB1 | 取付金具 |
| M1241-IR14PLUS814-T22-ACCT-FB2 | レーザサイティングツール取付金具（2ヘッド） |
| M1241-IR14PLUS814-T22-ACCT-MB | ボルト取付金具(M12ボルト) |
| M1241-IR14PLUS814-T22-ACCT-MG | 角度調整機能付取付金具(M12ボルト) |
| M1241-IR14PLUS814-T22-ACCT-RAM | 直角ミラー |
| M1241-IR14PLUS814-T22-ACCS-AP | エアパージカラー |
| M1241-IR14PLUS814-T22-ACCT-AP | エアパージカラー |
| M1241-IR14PLUS814-T22-ACCT-APL | エアパージカラー（側面吹出タイプ） |
| M1241-IR14PLUS814-T22-ACCT-ST20 | サイティングチューブ20mm |
| M1241-IR14PLUS814-T22-ACCT-ST40 | サイティングチューブ40mm |
| M1241-IR14PLUS814-T22-ACCT-ST88 | サイティングチューブ88mm |
| M1241-IR14PLUS814-T22-ACCT-PA | パイプアダプタ |
| M1241-IR14PLUS814-T22-ACCT-RI | リレーインターフェース |
| M1241-IR14PLUS814-T22-USBK | USBインターフェース |
| M1241-IR14PLUS814-T22-ACCT-CERT | 校正成績書 |
