プラスチックフィルム測定用非接触温度センサ3m
商品番号:M1241-IR14-790-T10SF-C3
商品説明
●測定波長7.9μm。フィルム測定専用の非接触温度センサ。
●PET、PU、PTFE、PAなどの透明フィルムやガラス表面の温度測定に。
●真空炉、真空チャンバー内でも使用可能です。
●ケーブルはメタルコネクタで中継することができます。
■ポリエステルフィルムの赤外線透過率の例 (厚み0.25mm)
■測定視野範囲図

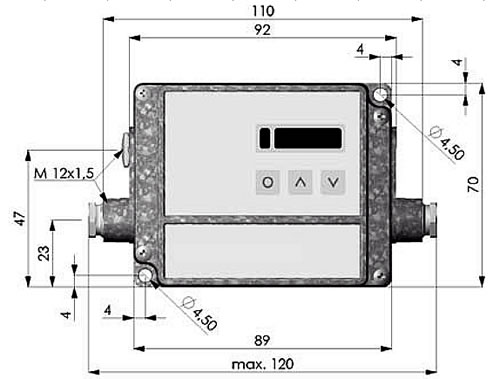

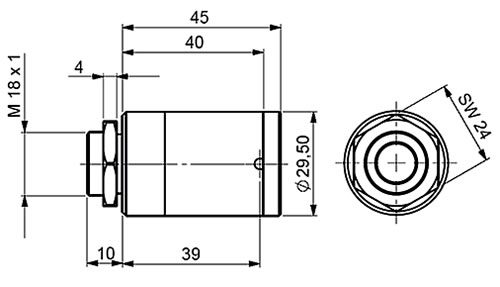

■寸法図

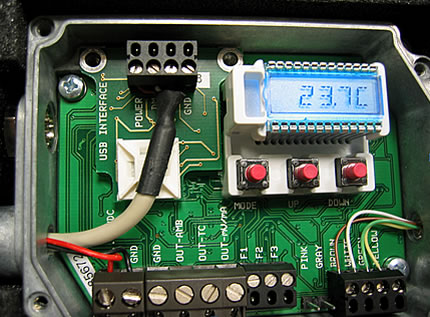

センサヘッド | アンプユニット |
![]() | ![]() |
■共通仕様
測定温度範囲 | 0~710℃ | |
測定波長 | 7.9μm | |
測定精度 | 読取値の±1%もしくは±1.5℃ | |
再現性 | 読取値の±0.5%もしくは±0.5℃ | |
温度分解能 | 0.5°C | |
応答時間 | 150ms | |
測定視野範囲 | 10:1(90%応答) | |
アナログ出力 | 4-20mA/0~20mA/0-5V/0-10V/熱電対J・K出力切替 | |
アラーム出力 | 24V/50mA(オープンコレクタ) | |
リレー出力 | DC60V/AC42V、0.4Ax2 | |
デジタル出力 | USB、RS232、RS485、Can-Bus、Profibus DP、Ethernet | |
信号処理 | ピークホールド/バレーホールド/アベレージング | |
放射率補正 | 0.100~1.100(0.001/1ステップ) | |
透過率補正 | 0.100~1.000(0.001/1ステップ) | |
使用周囲温度 | センサヘッド | -20~85℃ |
アンプユニット | 0~85℃ | |
使用周囲湿度 | 10~95%RH(結露・氷結なきこと) | |
保護構造 | IP65(NEMA-4) | |
材質 | センサヘッド | ステンレス |
アンプユニット | 亜鉛ダイキャスト | |
電源電圧 | 8-36VDC/max.100mA(モジュール使用時250mA) | |
出力インピーダンス | 電流(ループ抵抗500Ω以下) 電圧(負荷インピーダンス100KΩ以上) 熱電対(20Ω) | |
EMC指令 (計測・制御機器) | EN61326-1:2006 EN61326-2-3:2006 | |
低電圧指令 (計測・制御機器) | EN61010-1:2001 | |
外形寸法 | センサヘッド | φ29.5×55mm(M18×1) |
アンプユニット | 89 mm x 70 mm x 30 mm | |
質量 | センサヘッド | 約200g |
アンプユニット | 約420g |
※熱電対出力使用時は±2.5℃もしくは±1%、周囲温度23±5℃にて
※放射率1/応答速度1sにて
センサヘッド取付ナットは付属です。
出力ケーブルは3-5mmのシールドケーブル等を別途ご用意ください。
製品改良のため、仕様の一部を予告なく変更する場合があります。ご了承ください。
■仕様
品番 | ケーブル長 |
M1241-IR14-790-T10SF-C3 | センサヘッドケーブル3m |
M1241-IR14-790-T10SF-C8 | センサヘッドケーブル8m |
M1241-IR14-790-T10SF-C15 | センサヘッドケーブル15m |
■オプション

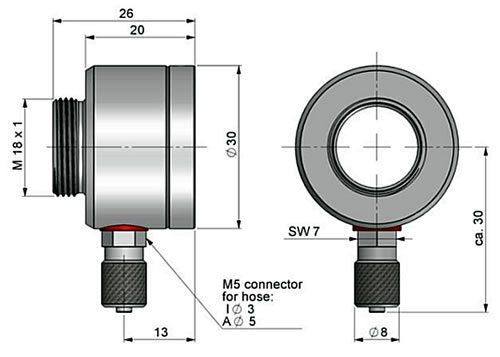

エアパージ管 | アンプ遮蔽カバー |
![]() | ![]() |

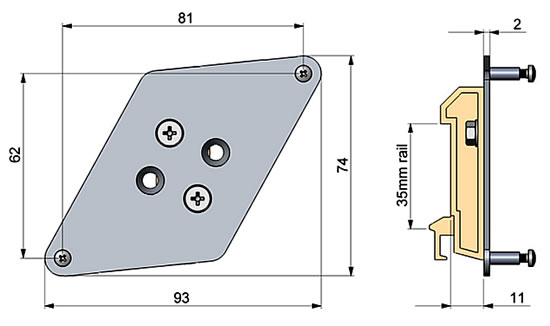

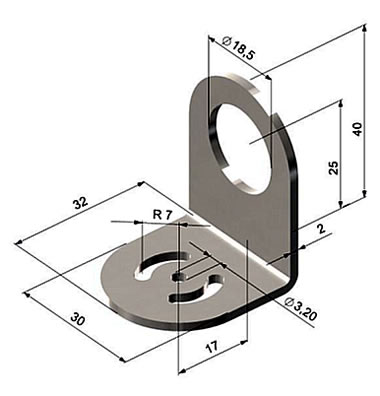

取付金具 | DINレール取付アダプタ |
![]() | ![]() |
USBインターフェース | |
![]() |
■仕様
品番 | 品名 |
M1241-ACCS-APMH | エアパージカラー |
M1241-ACCT-COV | アンプ遮蔽カバー |
M1241-ACCT-FBMH | 取付金具 |
M1241-ACCT-RAIL | DINレール取付アダプタ |
M1241-ACCT-RI | リレーインターフェース |
M1241-ACCT-USBK | USBインターフェース+ソフトウェア |
M1241-ACCT-HTCERT | 校正成績書 |
