測定機器

●ガラス測定専用の非接触温度センサ。
●測定温度範囲100～1650℃（出力スケーリング可能)。
●世界最小クラスの機器組込タイプ。
●EMC指令 EN61326（計測・制御機器） 適合品。





■特長
●測定波長5μmのガラス測定専用非接触温度センサ
●高速測定80ms
●冷却不要で周囲温度85℃で使用可能
●超小型センサヘッドで省スペース
●自動車用ガラス、ガラス容器、太陽電池など各種ガラスの製造工程での温度測定に！

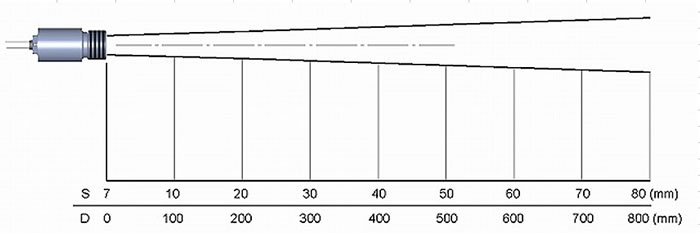

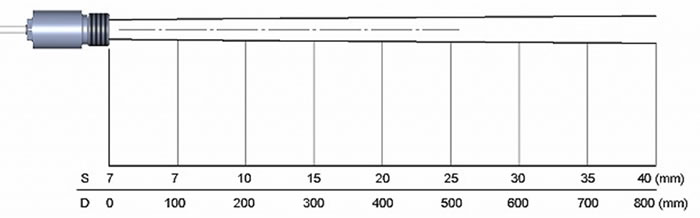

■測定視野範囲図

M1241-IR14-500L-T10SF-C3	M1241-IR14-500H-T20SF-C3

■寸法図
●本体、センサ、取付金具

センサヘッド	アンプユニット
取付金具

■仕様

品番		M1241-IR14-500L-T10SF-C3	M1241-IR14-500H-T20SF-C3
測定温度範囲		100～1200℃	250～1650℃
測定波長		5.0μｍ
測定精度		読取値の±1%もしくは±2℃
再現性		読取値の±0.5%もしくは±0.5℃
表示分解能		0.1°C
応答時間		120ms（520Lタイプ）80ms(520Hタイプ）
測定視野範囲		10:1/20:1(90%応答)
アナログ出力		4-20mA／0～20mA／0-5V／0-10V／熱電対J･K出力切替
アラーム出力		24V/50mA（オープンコレクタ）
リレー出力		DC60V/AC42V、0.4Ax2
デジタル出力		USB、RS232、RS485、Can-Bus、Profibus DP、Ethernet
信号処理		ピークホールド/バレーホールド/アベレージング
放射率補正		0.100～1.100（0.001/1ステップ)
透過率補正		0.100～1.100（0.001/1ステップ)
使用 周囲温度	センサヘッド	-20～85℃
	アンプユニット	0～85℃
使用周囲湿度		10～95％RH（結露・氷結なきこと）
保護構造		IP65(NEMA-4)
センサヘッドケーブル長		3m
材質	センサヘッド	ステンレス
	アンプユニット	亜鉛ダイキャスト
電源電圧		8-36VDC/max.100mA（モジュール使用時250ｍA）
出力インピーダンス		電流（ループ抵抗500Ω以下） 電圧（負荷インピーダンス100KΩ以上） 熱電対（20Ω）
EMC指令 (計測・制御機器）		EN61326-1:2006　EN61326-2-3:2006
低電圧指令 （計測・制御機器）		EN61010-1:2001
外形寸法	センサヘッド	φ28×14mm(M12×１）
	アンプユニット	89mm×70mm×30mm
質量	センサヘッド	約40g
	アンプユニット	約420g

■オプション

エアパージ管
エアパージ管	アンプ遮蔽カバー
レーザサイティングツール取付金具	ボルト取付金具
角度調整機能付取付金具	パイプアダプタ
レーザサイティングツール
保護レンズ	直角ミラー
DINレール取付アダプタ
サイティングチューブ	USBインターフェース

■仕様

品番	品名
M1241-ACCS-AP	エアパージカラー
M1241-ACCT-AP	エアパージカラー
M1241-ACCT-APL	エアパージカラー（側面吹出タイプ）
M1241-ACCT-COV	アンプ遮蔽カバー
M1241-ACCT-FB2	レーザサイティングツール取付金具（2ヘッド）
M1241-ACCT-MB	ボルト取付金具(M12ボルト)
M1241-ACCT-MG	角度調整機能付取付金具(M12ボルト)
M1241-ACCT-OEMLST	レーザサイティングツール（ケーブル長さ3.5m）
M1241-ACCT-OEMLSTCB8	レーザサイティングツール（ケーブル長さ8m）
M1241-ACCT-RAIL	DINレール取付アダプタ
M1241-ACCT-RI	リレーインターフェース
M1241-ACCT-ST20	サイティングチューブ20mm
M1241-ACCT-ST40	サイティングチューブ40mm
M1241-ACCT-ST88	サイティングチューブ88mm
M1241-ACCT-USBK	USBインターフェース＋ソフトウェア
M1241-ACCTL-HTCERT	校正成績書
M1241-IR14-500-C8	8mケーブル
M1241-IR14-500-C15	15mケーブル
