超小型ハイスピード非接触温度センサ(φ40mm/400mm)
商品番号:M1241-IR14-400LSF-C3
商品説明
クラス最速300μsを実現。
低温0℃から高速測定が可能。
■特長
●クラス最速 300μs
●測定温度範囲 0℃~500℃
●超小型センサヘッドM12サイズで省スペース
●耐熱ヘッド~70℃ 冷却不要
●φ5mmの小スポット測定(クローズフォーカスタイプ)
●
■測定視野範囲図
●SFタイプ
●CFタイプ
■共通仕様
●センサヘッド取付ナットと取付金具は付属です。
●出力ケーブルは3-5mmのシールドケーブル等を別途ご用意ください。
■仕様
■寸法図
●アンプユニット
●センサヘッド
●取付金具
低温0℃から高速測定が可能。
■特長
●クラス最速 300μs
●測定温度範囲 0℃~500℃
●超小型センサヘッドM12サイズで省スペース
●耐熱ヘッド~70℃ 冷却不要
●φ5mmの小スポット測定(クローズフォーカスタイプ)
●

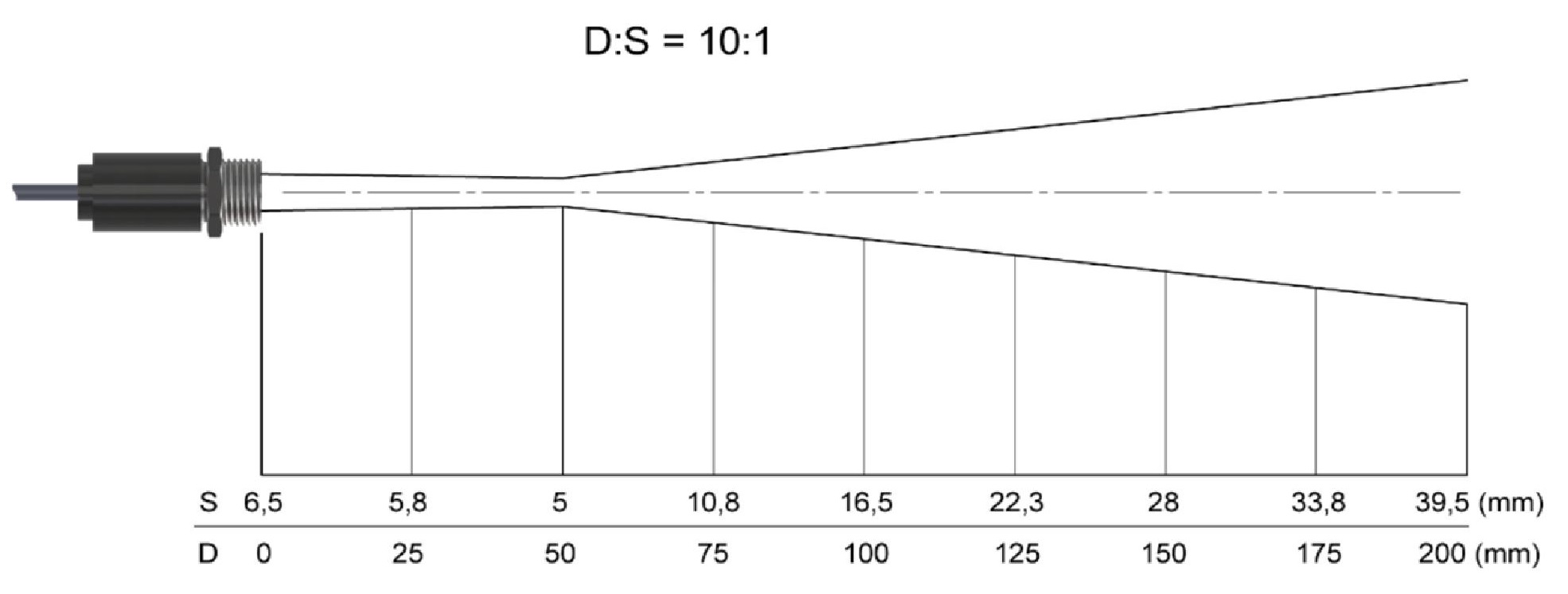

■測定視野範囲図
●SFタイプ
●CFタイプ
■共通仕様
品番 | M1241-IR14-400Lシリーズ | |
測定温度範囲 | 0℃~500℃ | |
測定波長 | 2.2μm~6μm | |
測定精度 | ±(読取値の0.3%+2℃) (周囲温度23±5℃、放射率1.00、応答時間1秒にて) |
|
再現性 | ±(読取値の0.1%+1℃) | |
表示分解能 | 0.1℃ | |
応答時間 | 300μs(90%応答) | |
測定視野範囲 | 10:1 | |
アナログ出力 | 4-20mA/0~20mA/0-5V/0-10V/ K熱電対出力切替 |
|
アラーム出力 | 24V/50mA(オープンコレクタ) | |
通信インターフェース | 標準:USB | |
信号処理 | ピークホールド/バレイホールド/アベレージング | |
放射率補正 | 0.100~1.100(0.001/1ステップ) | |
透過率補正 | 0.100~1.000(0.001/1ステップ) | |
使用周囲温度 | 0~70℃ | |
使用周囲湿度 | 10~95%RH(結露・氷結なきこと) | |
保護構造 | IP65(NEMA-4) | |
耐振動 | IEC 60068-2-6、IEC 60068-2-64 | |
耐衝撃 | IEC 60068-2-27 | |
センサヘッドケーブル長 | 3m、8m、15m | |
材質 | センサヘッド | ステンレス |
アンプユニット | 亜鉛ダイキャスト | |
電源電圧 | DC8V~30V / 5V USB / 最大1.2W | |
出力インピーダンス | 電流(ループ抵抗500Ω以下) 電圧(負荷インピーダンス100KΩ以上) 熱電対(20Ω) |
|
外形寸法 | センサヘッド | 28mm×φ14mm(M12X1) |
アンプユニット | 89 mm×70 mm×30 mm | |
質量 | センサヘッド | 約40g |
アンプユニット | 約420g |
●出力ケーブルは3-5mmのシールドケーブル等を別途ご用意ください。
■仕様
品番 | 測定視野範囲 | センサヘッドケーブル |
M1241-IR14-400LSF-C3 | φ40mm/400mm | 3m |
M1241-IR14-400LSF-C8 | φ40mm/400mm | 8m |
M1241-IR14-400LSF-C15 | φ40mm/400mm | 15m |
M1241-IR14-400LCF-C3 | φ5mm/50mm | 3m |
M1241-IR14-400LCF-C8 | φ5mm/50mm | 8m |
M1241-IR14-400LCF-C15 | φ5mm/50mm | 15m |
■寸法図

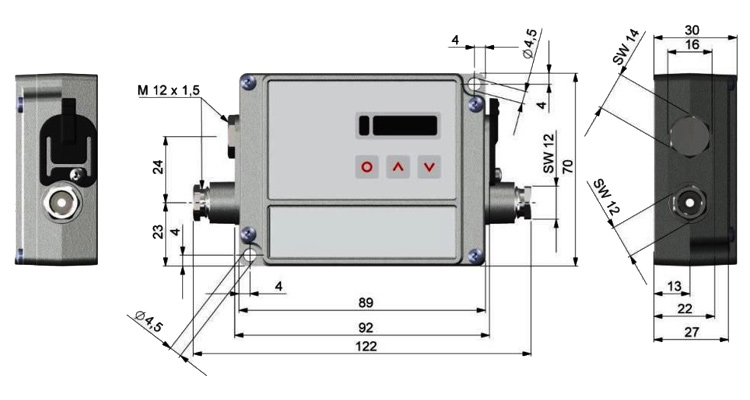

●アンプユニット

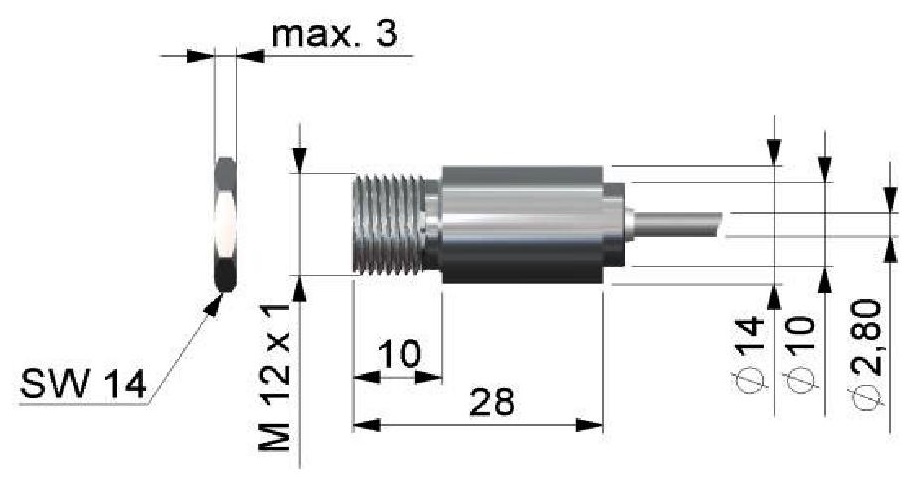

●センサヘッド

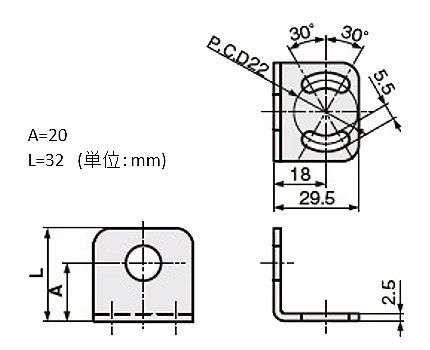

●取付金具
