中高温金属測定用非接触温度センサ
商品番号:M1241-IR14-160L-T40SF-C3
商品説明
●金属、金属酸化物、セラミック表面の安定した温度測定を実現。
●測定温度範囲250~2000℃(出力スケーリング可能。)
●世界最小クラスの機器組込タイプ。
●EMC指令 EN61326(計測・制御機器) 適合品。
■特長
●測定波長1.6μmで金属表面測定に最適!
●クラス最速1ms 高速測定
●ガラス越しの測定が可能
●超小型センサヘッドで省スペース
●φ1.5mm/110mmの小スポット測定(クローズフォーカスタイプ)
●冷却不要で周囲温度125℃使用可能。
■測定視野範囲図

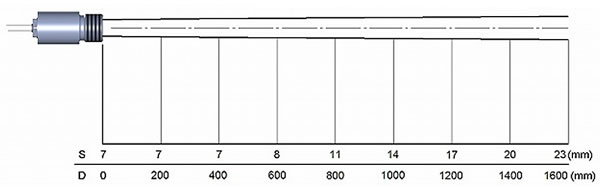

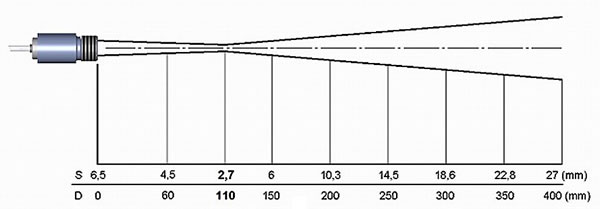

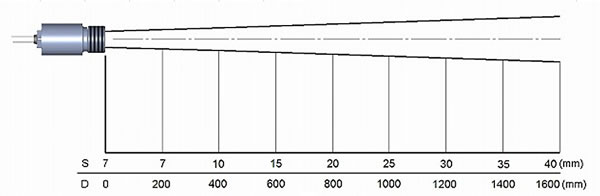

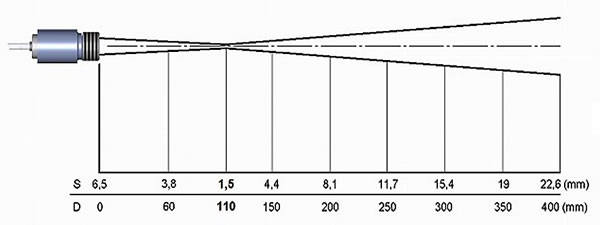

M1241-IR14-160L-SFタイプ | M1241-IR14-160L-CFタイプ |
M1241-IR14-160H-SFタイプ | M1241-IR14-160H/H1-CFタイプ |
■寸法図
●本体、センサ、取付金具
センサヘッド | アンプユニット |
取付金具 | |
■共通仕様
測定温度範囲 | 250~2000℃ | |
測定波長 | 1.6μm | |
測定精度 | ±(読取値の0.3%+2℃)(放射率1.00応答時間1秒にて) | |
再現性 | ±(読取値の0.1%+1℃) | |
表示分解能 | 0.1°C | |
応答時間 | 1ms(90%応答) | |
測定視野範囲 | 40:1/75:1(90%応答) | |
アナログ出力 | 4-20mA/0~20mA/0-5V/0-10V/熱電対J・K出力切替 | |
アラーム出力 | 24V/50mA(オープンコレクタ) | |
リレー出力 | DC60V/AC42V、0.4Ax2 | |
デジタル出力 | USB、RS232、RS485、Can-Bus、Profibus DP、Ethernet | |
信号処理 | ピークホールド/バレーホールド/アベレージング | |
放射率補正 | 0.100~1.100(0.001/1ステップ) | |
透過率補正 | 0.100~1.100(0.001/1ステップ) | |
使用周囲温度 | センサヘッド | -20~125℃ |
アンプユニット | 0~85℃ | |
使用周囲湿度 | 10~95%RH(結露・氷結なきこと) | |
保護構造 | IP65(NEMA-4) | |
材質 | センサヘッド | ステンレス |
アンプユニット | 亜鉛ダイキャスト | |
電源電圧 | 8-36VDC/max.100mA(モジュール使用時250mA) | |
出力インピーダンス | 電流(ループ抵抗500Ω以下)電圧(負荷インピーダンス100KΩ以上)熱電対(20Ω) | |
EMC指令(計測・制御機器) | EN61326-1:2006 EN61326-2-3:2006 | |
低電圧指令(計測・制御機器) | EN61010-1:2001 | |
外形寸法 | センサヘッド | φ28×14mm(M12×1) |
アンプユニット | 89 mm x 70 mm x 30 mm | |
質量 | センサヘッド | 約40g |
アンプユニット | 約420g |
※センサヘッド取付ナットと金具は付属です。
※出力ケーブルは3-5mmのシールドケーブル等を別途ご用意ください。
※製品改良のため、仕様の一部を予告なく変更する場合があります。ご了承ください。
■仕様
品番 | 測定温度範囲 | タイプ | 価格 |
M1241-IR14-160L-T40SF-C3 | 250~800℃ | 標準タイプ | ¥118,000- |
M1241-IR14-160H-T75SF-C3 | 385~1600℃ | ¥118,000- | |
M1241-IR14-160H1-T75SF-C3 | 490~2000℃ | ¥118,000- | |
M1241-IR14-160L-T40CF-C3 | 250~800℃ | CFタイプ | ¥118,000- |
M1241-IR14-160H-T75CF-C3 | 385~1600℃ | ¥118,000- | |
M1241-IR14-160H1-T75CF-C3 | 490~2000℃ | ¥118,000- |
■オプション
エアパージ管 | |
エアパージ管 | アンプ遮蔽カバー |
レーザサイティングツール取付金具 | ボルト取付金具 |
角度調整機能付取付金具 | パイプアダプタ |
レーザサイティングツール | |
保護レンズ | 直角ミラー |
DINレール取付アダプタ | |
サイティングチューブ | USBインターフェース |
■仕様
品番 | 品名 | 価格 |
M1241-ACCS-AP | エアパージカラー | ¥6,000- |
M1241-ACCT-AP | エアパージカラー | ¥11,000- |
M1241-ACCT-APL | エアパージカラー(側面吹出タイプ) | ¥21,000- |
M1241-ACCT-COV | アンプ遮蔽カバー | ¥5,000- |
M1241-ACCT-FB2 | レーザサイティングツール取付金具(2ヘッド) | ¥6,000- |
M1241-ACCT-MB | ボルト取付金具(M12ボルト) | ¥5,000- |
M1241-ACCT-MG | 角度調整機能付取付金具(M12ボルト) | ¥10,000- |
M1241-ACCT-OEMLST | レーザサイティングツール(ケーブル長さ3.5m) | ¥10,000- |
M1241-ACCT-OEMLSTCB8 | レーザサイティングツール(ケーブル長さ8m) | ¥20,000- |
M1241-ACCT-PA | パイプアダプタ | ¥9,000- |
M1241-ACCT-PWHT | 保護レンズ | ¥10,000- |
M1241-ACCT-RAIL | DINレール取付アダプタ | ¥5,000- |
M1241-ACCT-RAM | 直角ミラー | ¥12,000- |
M1241-ACCT-RI | リレーインターフェース | ¥10,000- |
M1241-ACCT-ST20 | サイティングチューブ20mm | ¥5,000- |
M1241-ACCT-ST40 | サイティングチューブ40mm | ¥6,000- |
M1241-ACCT-ST88 | サイティングチューブ88mm | ¥7,000- |
M1241-ACCT-USBK | USBインターフェース+ソフトウェア | ¥17,000- |
M1241-ACCTL-HTCERT | 校正成績書 | ¥25,000- |
M1241-IR14-160-C8 | 8mケーブル | ¥11,000- |
M1241-IR14-160-C15 | 15mケーブル | ¥20,000- |
