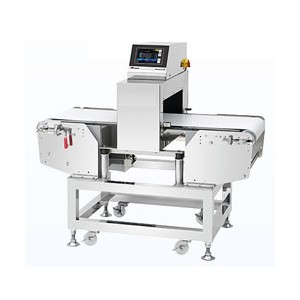

中型金属検出機（防水）
商品番号：M1178D3-4517BWS
商品説明
■特長
カラー画面とタッチパネルで簡単操作
コイルで、重量物(30kg)の搬送に対応。
震動に強い構造で、誤作動を排除。
USB、LANによるデータ管理が可能(オプション)
特殊仕様にも柔軟に対応。
搬送ベルトの簡易着及び、ワークガイドはオプションです。
■タッチパネル
■作業者に優しい操作性、使う人を選びません。
●レベルメーター表示
●検査数表示
●検査結果の倍率表示
■Vモード検査
複数位相で商品特徴を可視化することで微細な変化を識別し、高感度を実現。
■進化したECP機能
商品の影響をカットし、感度をアップさせる「ECP機能」が、最先端技術を用いてさらに進化。
水分や塩分を多く含んだ商品影響の大きい物から、商品影響の小さい物でも威力を発揮します。
■2周波検査
鉄系と非鉄系、両方の異物を同時に感度良く検出可能
(2周波検査技術は当社が世界で初めて量産機に搭載し、10年以上の実績があります。)
■大画面タッチパネルならではの快適な操作性
■誰でも簡単に自動で感度設計
■Vモード検査時の感度比較 ※検出感度は、商品により異なる場合があります。
■より高感度を得るためには
●適切な大きさをコイルを選ぶ、商品に合わせたコイルサイズを選ぶ事が大切です。
●個包装の状態で検査する
小さなコイルで検査する事で、感度アップが期待されます。
●検査品を均一な厚みにする・薄くする
均一で薄い商品や、偏よりが無い方が、安定した感度を保てます。
●商品の温度を低くする・温度変化がないようにする
温度が上がるほど商品影響が大きくなります。
■充実の管理機能
USBデータ管理(オプション)
USBメモリを使用して、パソコンへ履歴データを移して利用できます。(10,000件保存可能)
■豊富な履歴機能
■ネットワークによる管理(オプション)
LAN接続によって、複数台の機械のデータをパソコンで管理できます。
●アクセスモード選択
不慣れな作業者による、誤った設定変更などを防ぎます。モードの変更にはパスワードが必要です。
●通信機能を強化
シリアル4ポート、LANを装備し、パソコン通信、ラベラー連動、バーコード連動、プリンタ取り付けなど同時に使用可能。
■清掃性(HACCP対応)
●コンベア簡易脱着
繁殖に清掃が必要なコンベア部は、工具なしで簡単に脱着できるので、洗浄も楽々。
■シンプル構造
水タイプ機はシンプルなフレーム構造でオールステンレス仕様。
清掃しやすく、衛生的です。
タイミングベルトはフレームの外側にあり、搬送ベルトと干渉しません。
■防塵・防水規格IP66をクリア
水物のラインにも高感度対応。水洗いも可能です。
■使用例
■寸法図
■仕様
※検出感度はベルト面上をテストピースのみを流したときの感度です。
（商品及び使用環境により感度が異なる場合があります。）
カラー画面とタッチパネルで簡単操作
コイルで、重量物(30kg)の搬送に対応。
震動に強い構造で、誤作動を排除。
USB、LANによるデータ管理が可能(オプション)
特殊仕様にも柔軟に対応。
搬送ベルトの簡易着及び、ワークガイドはオプションです。
■タッチパネル
■作業者に優しい操作性、使う人を選びません。
●レベルメーター表示
●検査数表示
●検査結果の倍率表示
■Vモード検査
複数位相で商品特徴を可視化することで微細な変化を識別し、高感度を実現。
■進化したECP機能
商品の影響をカットし、感度をアップさせる「ECP機能」が、最先端技術を用いてさらに進化。
水分や塩分を多く含んだ商品影響の大きい物から、商品影響の小さい物でも威力を発揮します。
■2周波検査
鉄系と非鉄系、両方の異物を同時に感度良く検出可能
(2周波検査技術は当社が世界で初めて量産機に搭載し、10年以上の実績があります。)
■大画面タッチパネルならではの快適な操作性
 |
||
| 商品名入力画面 商品名の入力もラクラク。 漢字変換機能も搭載 |
商品選択画面 登録してある他の商品も一目瞭然 |
選別機設定画面 イラストやグラフを多用した分かりやすい説明表示 |
■誰でも簡単に自動で感度設計
 |
||
| 難しかった検査モードの選択も・・・ | 画面の通りに操作するだけで、 | 誰でも最も良い感度に設定できます。 |
■Vモード検査時の感度比較 ※検出感度は、商品により異なる場合があります。
■より高感度を得るためには
●適切な大きさをコイルを選ぶ、商品に合わせたコイルサイズを選ぶ事が大切です。
●個包装の状態で検査する
小さなコイルで検査する事で、感度アップが期待されます。
●検査品を均一な厚みにする・薄くする
均一で薄い商品や、偏よりが無い方が、安定した感度を保てます。
●商品の温度を低くする・温度変化がないようにする
温度が上がるほど商品影響が大きくなります。
■充実の管理機能
USBデータ管理(オプション)
USBメモリを使用して、パソコンへ履歴データを移して利用できます。(10,000件保存可能)
■豊富な履歴機能
■ネットワークによる管理(オプション)
LAN接続によって、複数台の機械のデータをパソコンで管理できます。
●アクセスモード選択
不慣れな作業者による、誤った設定変更などを防ぎます。モードの変更にはパスワードが必要です。
●通信機能を強化
シリアル4ポート、LANを装備し、パソコン通信、ラベラー連動、バーコード連動、プリンタ取り付けなど同時に使用可能。
■清掃性(HACCP対応)
●コンベア簡易脱着
繁殖に清掃が必要なコンベア部は、工具なしで簡単に脱着できるので、洗浄も楽々。
■シンプル構造
水タイプ機はシンプルなフレーム構造でオールステンレス仕様。
清掃しやすく、衛生的です。
タイミングベルトはフレームの外側にあり、搬送ベルトと干渉しません。
■防塵・防水規格IP66をクリア
水物のラインにも高感度対応。水洗いも可能です。
■使用例
■寸法図
| 品番 | H1(mm) | H2(mm) |
| M1178D3-4505BDS | 50 | 1106 50 |
| M1178D3-4505BWS | 50 | 1106 50 |
| M1178D3-4507BDS | 70 | 1106 50 |
| M1178D3-4507BWS | 70 | 1106 50 |
| M1178D3-4509BDS | 90 | 1126 50 |
| M1178D3-4509BWS | 90 | 1126 50 |
| M1178D3-4511BDS | 110 | 1146 50 |
| M1178D3-4511BWS | 110 | 1146 50 |
| M1178D3-4514BDS | 1140 | 1176 50 |
| M1178D3-4514BWS | 1140 | 1176 50 |
| M1178D3-4517BDS | 170 | 1206 50 |
| M1178D3-4517BWS | 170 | 1206 50 |
| M1178D3-4520BDS | 200 | 1236 50 |
| M1178D3-4520BWS | 200 | 1236 50 |
| M1178D3-4525BDS | 250 | 1286 50 |
| M1178D3-4525BWS | 250 | 1286 50 |
| M1178D3-4530BDS | 300 | 1336 50 |
| M1178D3-4530BWS | 300 | 1336 50 |
| M1178D3-4535BDS | 350 | 1386 50 |
| M1178D3-4535BWS | 350 | 1386 50 |
■仕様
※検出感度はベルト面上をテストピースのみを流したときの感度です。
（商品及び使用環境により感度が異なる場合があります。）
| 品番 | M1178D3-4505BDS | M1178D3-4505BWS | M1178D3-4507BDS | M1178D3-4507BWS | |
| タイプ | 非防水 | 防水 （オールステンレス仕様) |
非防水 | 防水 （オールステンレス仕様) |
|
| 最大通過幅 | 450mm | ||||
| 最大通過高さ | 50 | 70 | |||
| 検出感度 | FE | φ0.4mm | φ0.45mm | ||
| SUS304 | φ0.85mm | φ0.9mm | |||
| ベルトスピード | 24m/min (50Hz) | ||||
| コンベアサイズ | 1200mm (長さ)×350mm (ベルト幅) | ||||
| 金属検出時 | ベルトストップ、ブザー警報、または自動選別 (オプション) | ||||
| 搬送重量 | 20kg | ||||
| 電源 | AC100V±10%、50/60Hz、200VA | ||||
| 価格 | ¥mail- | ¥mail- | ¥mail- | ¥mail- | |
| 品番 | M1178D3-4509BDS | M1178D3-4509BWS | M1178D3-4511BDS | M1178D3-4511BWS | |
| タイプ | 非防水 | 防水 （オールステンレス仕様) |
非防水 | 防水 （オールステンレス仕様) |
|
| 最大通過幅 | 450mm | ||||
| 最大通過高さ | 90 | 110 | |||
| 検出感度 | FE | φ0.5mm | φ0.55mm | ||
| SUS304 | φ0.95mm | φ1.0mm | |||
| ベルトスピード | 24m/min (50Hz) | ||||
| コンベアサイズ | 1200mm (長さ)×350mm (ベルト幅) | ||||
| 金属検出時 | ベルトストップ、ブザー警報、または自動選別 (オプション) | ||||
| 搬送重量 | 20kg | ||||
| 電源 | AC100V±10%、50/60Hz、200VA | ||||
| 価格 | ¥mail- | ¥mail- | ¥mail- | ¥mail- | |
| 品番 | M1178D3-4514BDS | M1178D3-4514BWS | M1178D3-4517BDS | M1178D3-4517BWS | |
| タイプ | 非防水 | 防水 （オールステンレス仕様) |
非防水 | 防水 （オールステンレス仕様) |
|
| 最大通過幅 | 450mm | ||||
| 最大通過高さ | 140 | 170 | |||
| 検出感度 | FE | φ0.6mm | φ0.7mm | ||
| SUS304 | φ1.1mm | φ1.2mm | |||
| ベルトスピード | 24m/min (50Hz) | ||||
| コンベアサイズ | 1200mm (長さ)×350mm (ベルト幅) | ||||
| 金属検出時 | ベルトストップ、ブザー警報、または自動選別 (オプション) | ||||
| 搬送重量 | 20kg | ||||
| 電源 | AC100V±10%、50/60Hz、200VA | ||||
| 価格 | ¥mail- | ¥mail- | ¥mail- | ¥mail- | |
| 品番 | M1178D3-4520BDS | M1178D3-4520BWS | M1178D3-4525BDS | M1178D3-4525BWS | |
| タイプ | 非防水 | 防水 （オールステンレス仕様) |
非防水 | 防水 （オールステンレス仕様) |
|
| 最大通過幅 | 450mm | ||||
| 最大通過高さ | 200 | 250 | |||
| 検出感度 | FE | φ0.7mm | φ0.8mm | ||
| SUS304 | φ1.4mm | φ1.5mm | |||
| ベルトスピード | 24m/min (50Hz) | ||||
| コンベアサイズ | 1200mm (長さ)×350mm (ベルト幅) | ||||
| 金属検出時 | ベルトストップ、ブザー警報、または自動選別 (オプション) | ||||
| 搬送重量 | 20kg | ||||
| 電源 | AC100V±10%、50/60Hz、200VA | ||||
| 価格 | ¥mail- | ¥mail- | ¥mail- | ¥mail- | |
| 品番 | M1178D3-4530BDS | M1178D3-4530BWS | M1178D3-4535BDS | M1178D3-4535BWS | |
| タイプ | 非防水 | 防水 （オールステンレス仕様) |
非防水 | 防水 （オールステンレス仕様) |
|
| 最大通過幅 | 450mm | ||||
| 最大通過高さ | 300 | 350 | |||
| 検出感度 | FE | φ0.9mm | φ1.0mm | ||
| SUS304 | φ1.7mm | φ2.0mm | |||
| ベルトスピード | 24m/min (50Hz) | ||||
| コンベアサイズ | 1200mm (長さ)×350mm (ベルト幅) | ||||
| 金属検出時 | ベルトストップ、ブザー警報、または自動選別 (オプション) | ||||
| 搬送重量 | 20kg | ||||
| 電源 | AC100V±10%、50/60Hz、200VA | ||||
| 価格 | ¥mail- | ¥mail- | ¥mail- | ¥mail- | |
