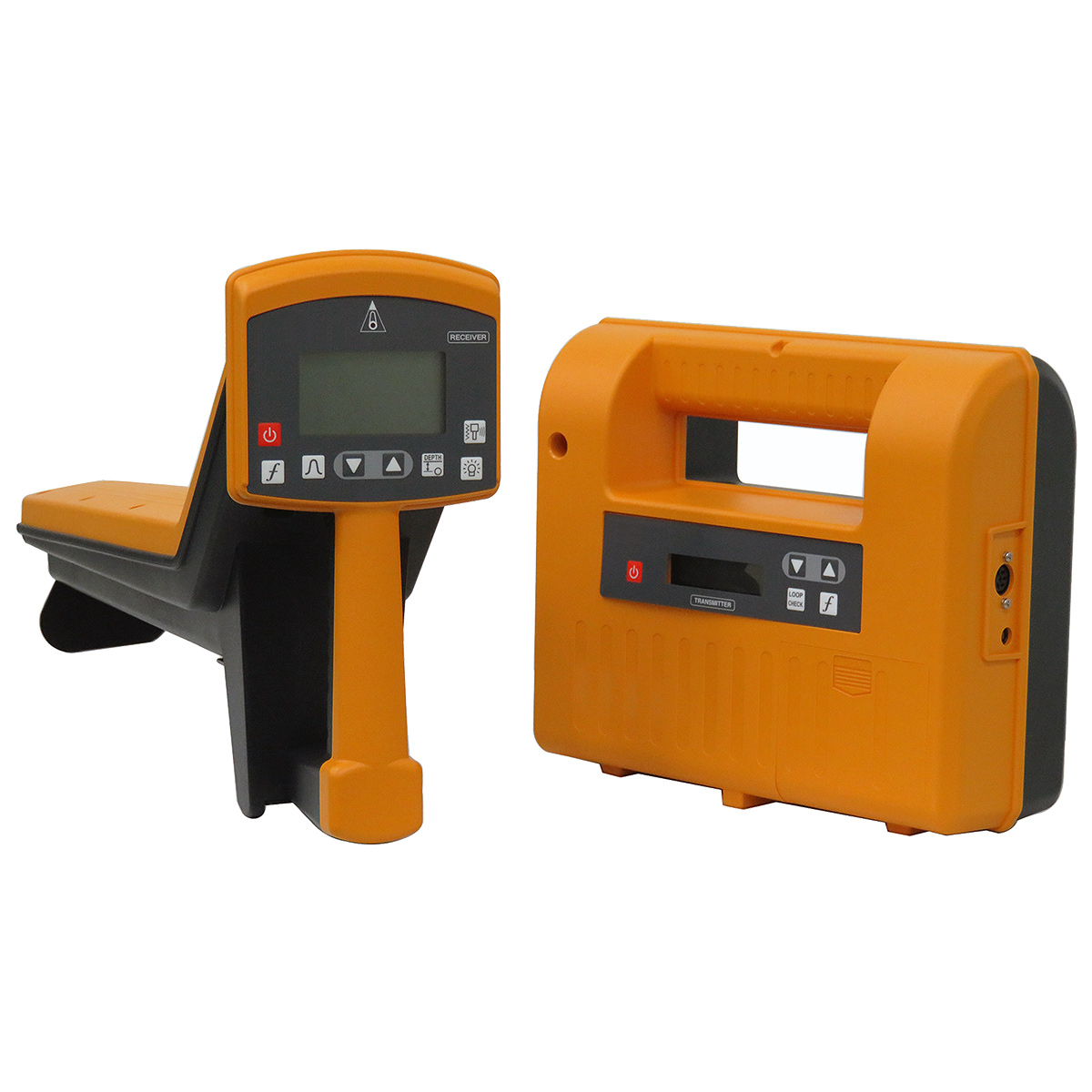

鉄管ケーブル探知器
商品番号:M1143L-GF
商品説明
地下に埋設されている水道管やガス管の位置と深さを探知することができます。
直感的な操作を可能にしたバイブレーター機能の搭載をはじめ、使いやすさを追求した新世代の鉄管・ケーブル探知器です。
■特長
●管のピーク位置にてバイブレーター起動とLEDの点灯。
●スマートフォンと連携させて測定結果のレポートが作成可能。
●送信器に直接法ケーブルを接続すると自動的に直接法に切り替わる。
●管軸表示機能により管の方向が分かる。
●従来器と比較して使用乾電池の本数が減少、軽量化により作業時の負担が軽減。
●地面に置くだけでアースが取れる収納ケース「かんたんアース」を標準搭載。

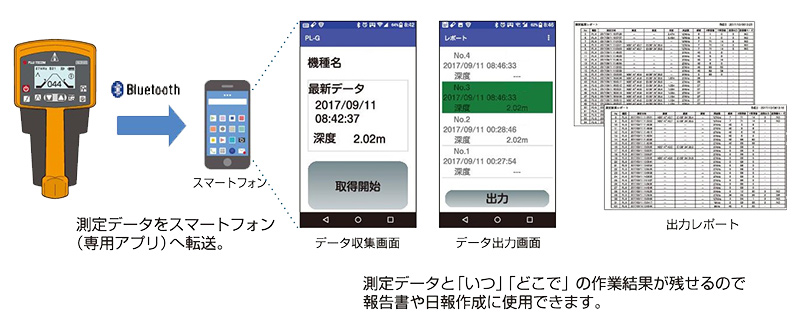

■アプリでデータを管理する
測定データをスマートフォン(タブレット)に転送し、「いつ」「どのような結果であったか」をスマートフォンのGPSデータと併せてデータで保存できます。保存したデータをレポート出力することにより、そのまま日報(報告書)として活用することも可能です。
<データ出力画面>
リスト形式でスマートフォンの画面にデータが表示されます。
また、Map表示ボタンをタップすると外部アプリMapが表示されます。
これにより保存されたデータがどこで測定されたものか簡単に把握可能です。
<測定結果レポート>
画像形式で出力できるため、そのまま報告書へ貼付可能です。
また、QRコードを読み取ると、外部アプリMapが表示されます。
これにより保存されたデータがどこで測定されたものか簡単に把握可能です。
■作業効率を上げる優れた機能
●音に加えて、バイブレーターとLEDでピーク点をお知らせ
管の直上点にて受信器が振動、合わせてLED点灯によりピーク点がより判断しやすくなりました。
周囲を注意しながら作業をする時に最適です。

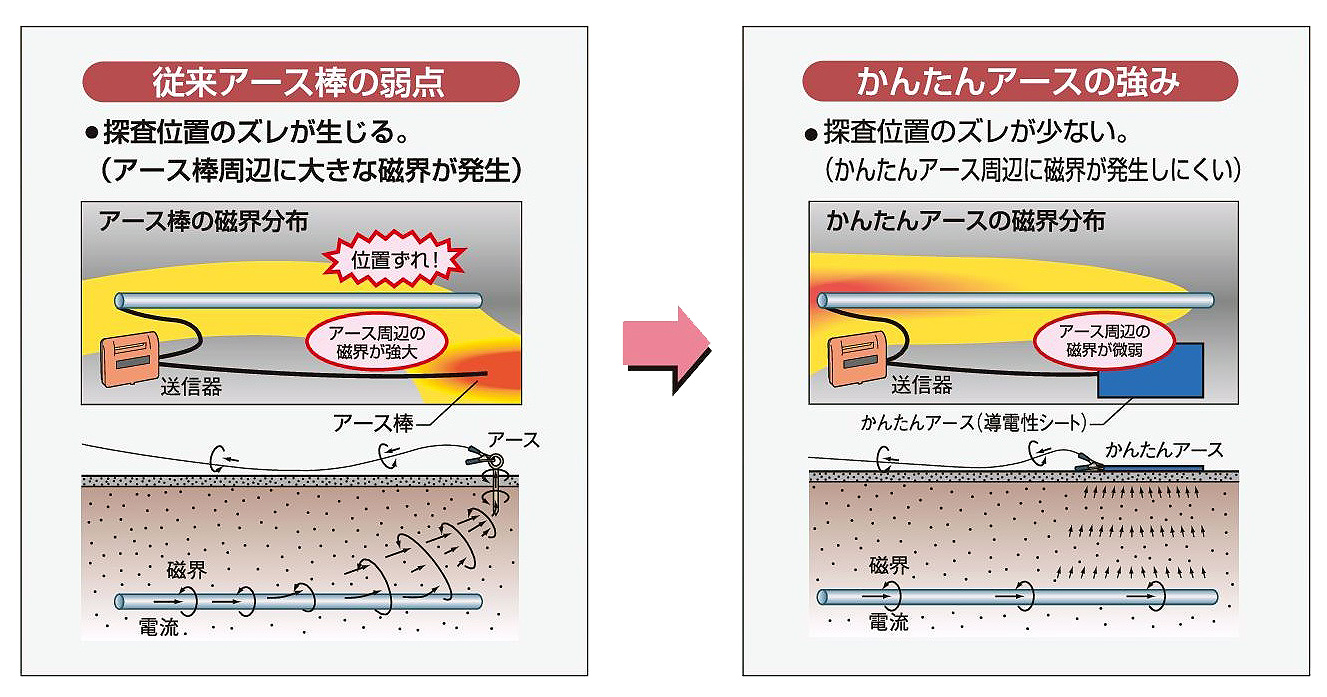

●地面に置くだけでアースが取れる「かんたんアース」を標準搭載
現場で簡単にアースを設置したいというニーズを受け、アース棒を差し込めない現場でも舗装面に置くだけでアースを取ることが可能な導電性シート、「かんたんアース」を標準搭載しました。収納ケースに内蔵されているので携帯性、設置安定性も確保しました。

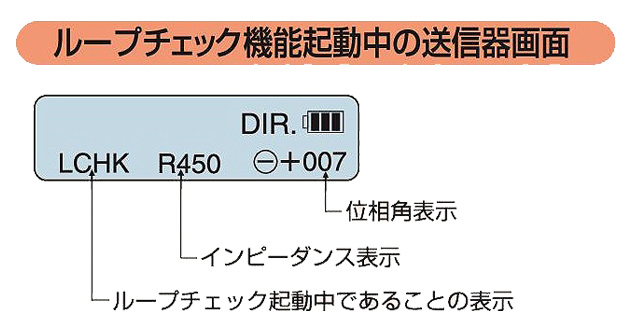

●位相判定ループチェック機能搭載

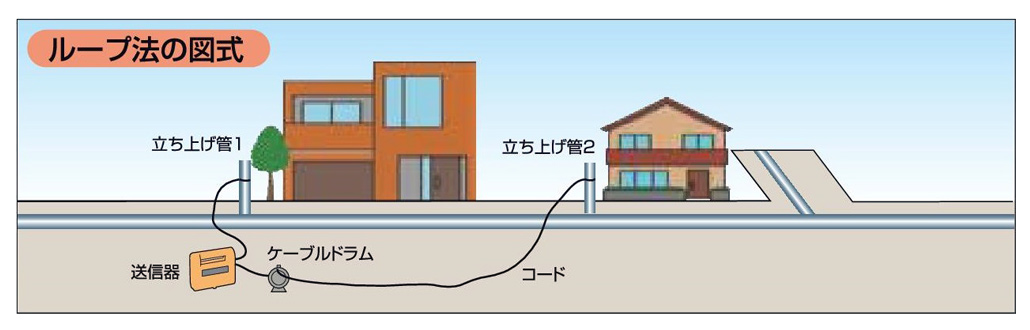

ループ法による探査時に、インピーダンスと位相角が送信器に表示されるようになったため、より確実な探査がしやすくなりました。
・インピーダンス表示:小さい値であるほど探査するループの接続状態が良いことになります。
・位相角表示:小さい値であるほど探査するループの接続状態が良いことになります。
※上記の値が大きい場合は別の管や絶縁継手等がある可能性があります。クランプの接続状況やアースの設置状況を見直してみてください。
●送信器に必要な単1乾電池を大幅に削減
必要電池を削減したことにより、作業時の負担を軽減、経済的になりました。
また、単3乾電池でも動作するためのアダプターが付属します。
●スパーク防止機能搭載
(本機能をON設定時)配管への接続の際、出力を制限することによりスパーク事故を未然に防ぎます。

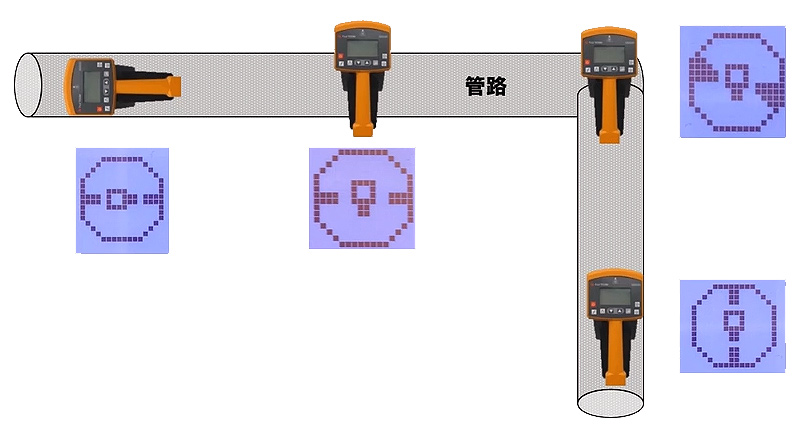

●管路の方向を知らせる管軸表示
■構成
■探知性能
※メーカー技術開発センター内試験施設及び試験条件による。
■仕様
直感的な操作を可能にしたバイブレーター機能の搭載をはじめ、使いやすさを追求した新世代の鉄管・ケーブル探知器です。
■特長
●管のピーク位置にてバイブレーター起動とLEDの点灯。
●スマートフォンと連携させて測定結果のレポートが作成可能。
●送信器に直接法ケーブルを接続すると自動的に直接法に切り替わる。
●管軸表示機能により管の方向が分かる。
●従来器と比較して使用乾電池の本数が減少、軽量化により作業時の負担が軽減。
●地面に置くだけでアースが取れる収納ケース「かんたんアース」を標準搭載。
■アプリでデータを管理する
測定データをスマートフォン(タブレット)に転送し、「いつ」「どのような結果であったか」をスマートフォンのGPSデータと併せてデータで保存できます。保存したデータをレポート出力することにより、そのまま日報(報告書)として活用することも可能です。
<データ出力画面>
リスト形式でスマートフォンの画面にデータが表示されます。
また、Map表示ボタンをタップすると外部アプリMapが表示されます。
これにより保存されたデータがどこで測定されたものか簡単に把握可能です。
<測定結果レポート>
画像形式で出力できるため、そのまま報告書へ貼付可能です。
また、QRコードを読み取ると、外部アプリMapが表示されます。
これにより保存されたデータがどこで測定されたものか簡単に把握可能です。
■作業効率を上げる優れた機能
●音に加えて、バイブレーターとLEDでピーク点をお知らせ
管の直上点にて受信器が振動、合わせてLED点灯によりピーク点がより判断しやすくなりました。
周囲を注意しながら作業をする時に最適です。
●地面に置くだけでアースが取れる「かんたんアース」を標準搭載
現場で簡単にアースを設置したいというニーズを受け、アース棒を差し込めない現場でも舗装面に置くだけでアースを取ることが可能な導電性シート、「かんたんアース」を標準搭載しました。収納ケースに内蔵されているので携帯性、設置安定性も確保しました。
●位相判定ループチェック機能搭載
ループ法による探査時に、インピーダンスと位相角が送信器に表示されるようになったため、より確実な探査がしやすくなりました。
・インピーダンス表示:小さい値であるほど探査するループの接続状態が良いことになります。
・位相角表示:小さい値であるほど探査するループの接続状態が良いことになります。
※上記の値が大きい場合は別の管や絶縁継手等がある可能性があります。クランプの接続状況やアースの設置状況を見直してみてください。
●送信器に必要な単1乾電池を大幅に削減
必要電池を削減したことにより、作業時の負担を軽減、経済的になりました。
また、単3乾電池でも動作するためのアダプターが付属します。
●スパーク防止機能搭載
(本機能をON設定時)配管への接続の際、出力を制限することによりスパーク事故を未然に防ぎます。
●管路の方向を知らせる管軸表示
■構成

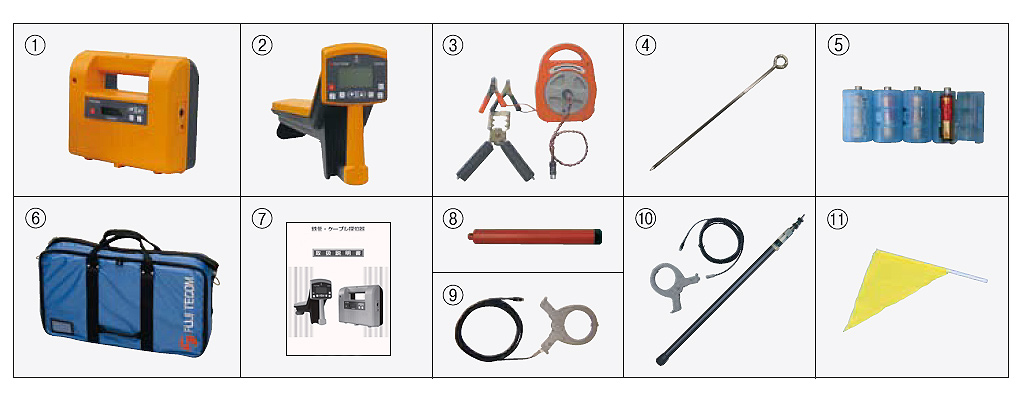

【標準付属品】 | 【オプション】 | |
①送信器 | ⑤単1乾電池変換アダプター | ⑧ゾンデ |
②受信器 | ⑥かんたんアース付収納ケース | ⑨外磁コイル |
③直接法用コード(プラグ付コード) | ⑦取扱説明書 | ⑩外磁コイルロング |
④アース棒 | - | ⑪旗 |
■探知性能
項目 | 探査モード | 探査深度 | 精度 |
位置探知 | 最大法 | 1.2m | ±2cm以内 |
1.5m | ±5cm以内 | ||
5.0m | ±25cm以内 | ||
深度測定 | 引き上げ式 | 1.2m | ±5%以内 |
1.5m | ±5%以内 | ||
5.0m | ±10%以内 | ||
横移動式 | 0.5~2.0m | ±10%以内 |
■仕様
送信器 | 周波数 | 83kHz | 27kHz | 8kHz | MIX |
最大出力(誘導法) | 0.5W | 0.5W | - | - | |
最大出力(直接法) | 3.0W | 3.0W | 3.0W | - | |
送信モード | CW(無変調) | ||||
電源電圧 | DC6V(アルカリ乾電池単1X4本) | ||||
連続動作時間 | 誘導法(最大出力時):約7時間 | ||||
直接法(レベル6時):約3時間、(レベル4時):約8時間 | |||||
動作温度範囲 | -10~55C | ||||
寸法/重量 | 288(W)x241(D)X105(H)mm/2.0kg(電池含む) | ||||
受信機 | 受信周波数 | 83kHz、27kHz、8kHz | |||
通信規格 | Bluetooth 2.1 +EDR Class2 | ||||
レベル変化表示 | 液晶画面中バーグラフおよび音程変化 | ||||
(受信レベルの表示:3桁数値表示) | |||||
深度測定 | 液晶画面に3桁数値表示 | ||||
電流指数 | 液晶画面に3桁数値表示 | ||||
電源電圧 | DC9V(アルカリ乾電池単3×6本) | ||||
連続動作時間 | 無信号時:約8時間 | ||||
スピーカ音量(大)およびバックライトON:約5時間 | |||||
動作温度範囲 | -10~55℃ | ||||
寸法重量 | 131(W)x280(D)x610(H)mm/2.1kg(電池含む) |
