室圧監視アナログ出力付き微差圧表示計
商品番号:M1095RPM125-24V
商品説明
室圧監視向け微差圧計
■主な機能と特徴
●ドア上面に取り付ける微差圧指示計です。
●自照式で視認性が高く、デジタル表示で数値がはっきり確認できます。
●半導体式微差圧センサの使用により、高精度で長期安定性の高い計測が可能です。
●ゼロ点が正確で、微小な負圧になる室圧の監視に最適です。
●計装信号出力により上位システムからモニターする事が出来ます。
■タイプ
■性能 (M1095RPM125-24V)
●最大測定範囲:-125pa~+125pa
●ス章測定範囲:-50.0pa~+50.0pa
●処理分解能:0.1pa
●チューブ長さ:5m以下推奨※
●スパン精度:指示値の3% (0pa付近が良好)
●ゼロ点調整:不要
●表示振動抑制:1秒の平均化演算処理
■性能 (M1095RPM125-100V)
●最大測定範囲:-125pa~+125pa
●ス章測定範囲:-50.0pa~+50.0pa
●処理分解能:0.1pa
●チューブ長さ:5m以下推奨※
●スパン精度:指示値の3% (0.0pa付近が良好)
●ゼロ点調整:不要
●表示振動抑制:1秒の平均化演算処理
■電源仕様 (M1095RPM125-24V)
●電源電圧:AC24V ±10%、DC24V ±10% (交流、直流両用)
●消費電力:5VA 以下
■電源仕様 (M1095RPM125-100V)
●電圧:AC100~240V 50/60Hz
●消費電力:5VA 以下
■入力仕様
●カプラー内径4mm チューブ(6×4チューブ)
●適合ガス:空気、窒素 (非腐食性ガス) (ヒュームが少ない場合)
●差圧範囲:-125pa~+125pa
■出力仕様 (M1095RPM125-24V)
●表示:赤色7セグ LED
●分解能:0.1pa単位表示 (100pa以上は1pa単位)
●計装信号4-20mA 出力、負荷抵抗500Ω以下 (-125pa~125paに対して0~100%)
■出力仕様 (M1095RPM125-100V)
●表示:赤色7セグ LED
●分解能:0.1pa単位表示 (100pa以上は1pa単位)
■設置仕様
●使用温度:0~50℃
●使用湿度:10~90%RH (結露なきこと)
●質量:約300g
■全体図
■機器仕様
※センサーの特性上、チューブ内に微少なガスの流れが発生します。
計測誤差の原因となりますので、差圧計測する場所は近くに設定する必要があります。
■主な機能と特徴
●ドア上面に取り付ける微差圧指示計です。
●自照式で視認性が高く、デジタル表示で数値がはっきり確認できます。
●半導体式微差圧センサの使用により、高精度で長期安定性の高い計測が可能です。
●ゼロ点が正確で、微小な負圧になる室圧の監視に最適です。
●計装信号出力により上位システムからモニターする事が出来ます。
■タイプ

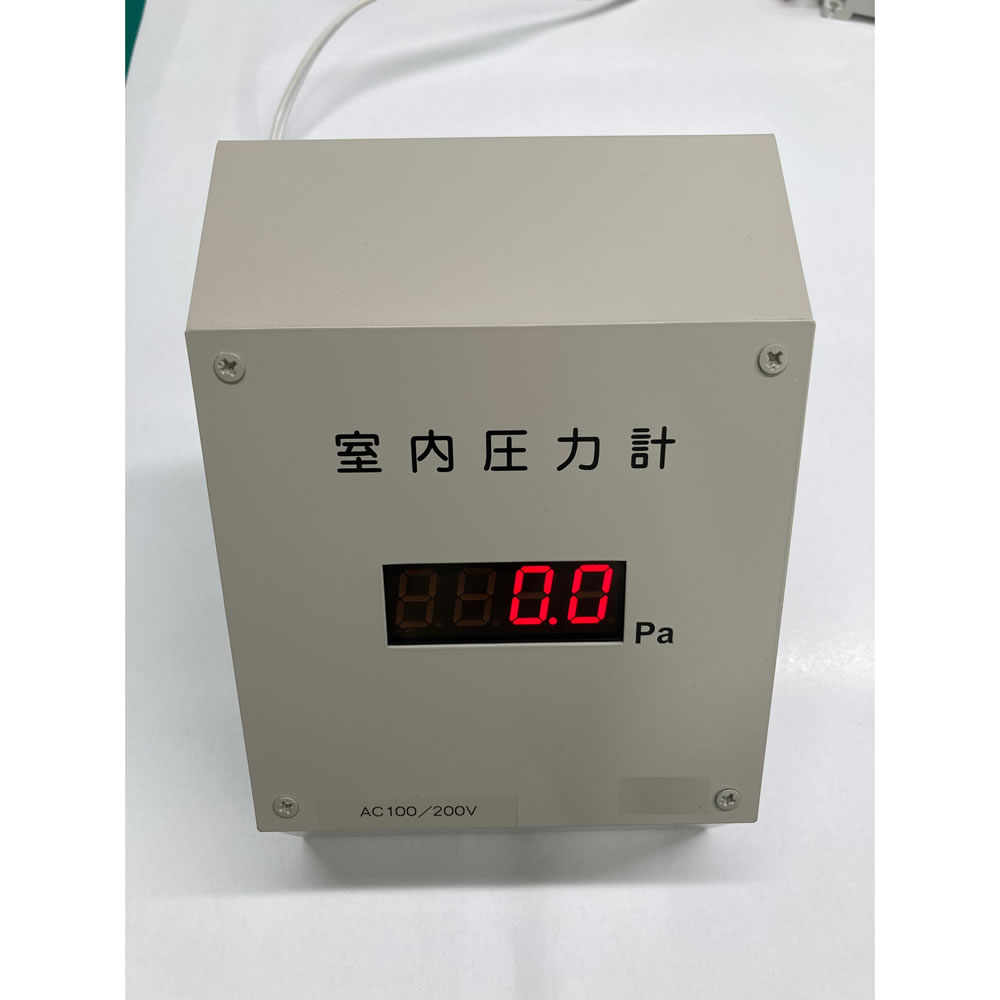

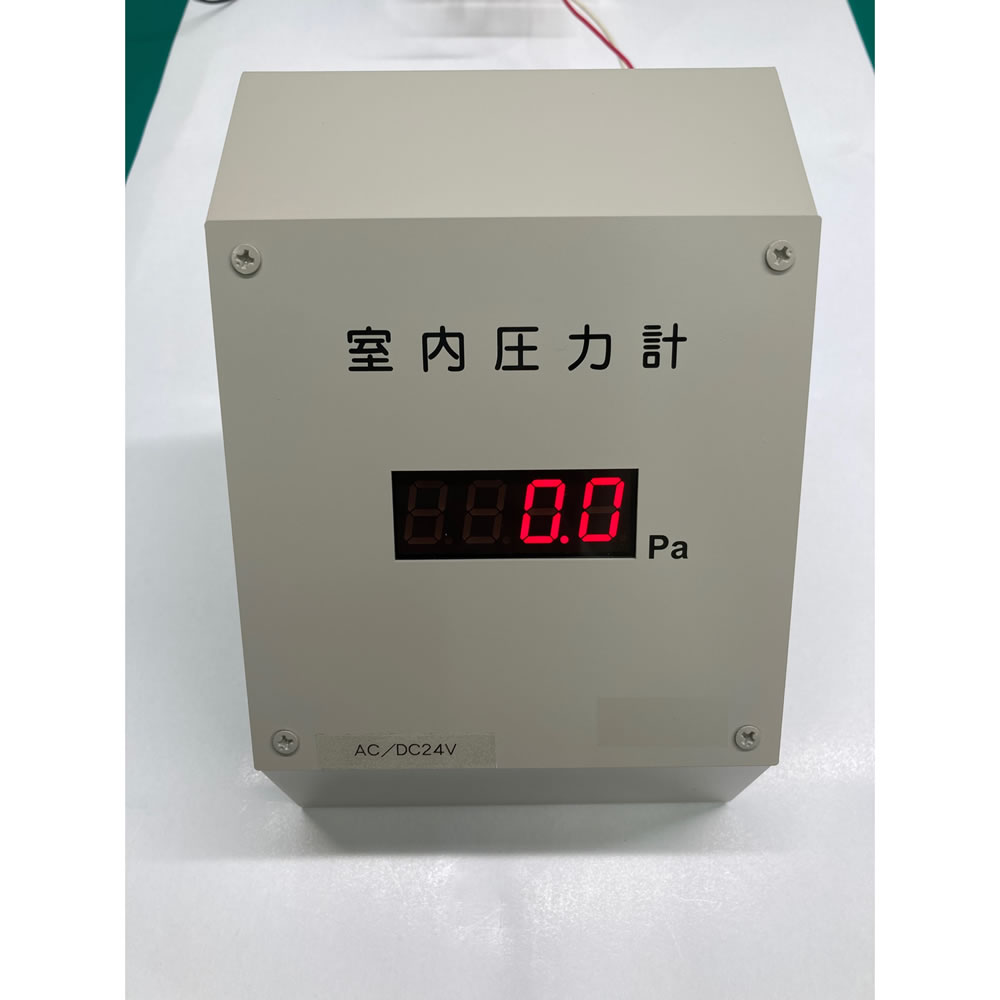

M1095RPM125-24V | M1095RPM125-100V |
■性能 (M1095RPM125-24V)
●最大測定範囲:-125pa~+125pa
●ス章測定範囲:-50.0pa~+50.0pa
●処理分解能:0.1pa
●チューブ長さ:5m以下推奨※
●スパン精度:指示値の3% (0pa付近が良好)
●ゼロ点調整:不要
●表示振動抑制:1秒の平均化演算処理
■性能 (M1095RPM125-100V)
●最大測定範囲:-125pa~+125pa
●ス章測定範囲:-50.0pa~+50.0pa
●処理分解能:0.1pa
●チューブ長さ:5m以下推奨※
●スパン精度:指示値の3% (0.0pa付近が良好)
●ゼロ点調整:不要
●表示振動抑制:1秒の平均化演算処理
■電源仕様 (M1095RPM125-24V)
●電源電圧:AC24V ±10%、DC24V ±10% (交流、直流両用)
●消費電力:5VA 以下
■電源仕様 (M1095RPM125-100V)
●電圧:AC100~240V 50/60Hz
●消費電力:5VA 以下
■入力仕様
●カプラー内径4mm チューブ(6×4チューブ)
●適合ガス:空気、窒素 (非腐食性ガス) (ヒュームが少ない場合)
●差圧範囲:-125pa~+125pa
■出力仕様 (M1095RPM125-24V)
●表示:赤色7セグ LED
●分解能:0.1pa単位表示 (100pa以上は1pa単位)
●計装信号4-20mA 出力、負荷抵抗500Ω以下 (-125pa~125paに対して0~100%)
■出力仕様 (M1095RPM125-100V)
●表示:赤色7セグ LED
●分解能:0.1pa単位表示 (100pa以上は1pa単位)
■設置仕様
●使用温度:0~50℃
●使用湿度:10~90%RH (結露なきこと)
●質量:約300g

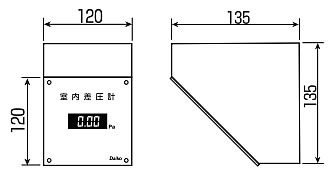

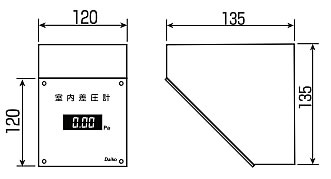

■全体図
M1095RPM125-24V | M1095RPM125-100V |
■機器仕様
品番 | M1095RPM125-24V | M1095RPM125-100V |
構造 | 天井、壁面にビス止め | 天井、壁面にビス止め |
材質 | 鋼板塗装仕上げ | 鋼板塗装仕上げ |
センサ | 半導体式デジタル差圧センサ※ | 半導体式デジタル差圧センサ※ |
上位接続 | DC4-20mA 電流出力、電源と絶縁 | - |
計測誤差の原因となりますので、差圧計測する場所は近くに設定する必要があります。
