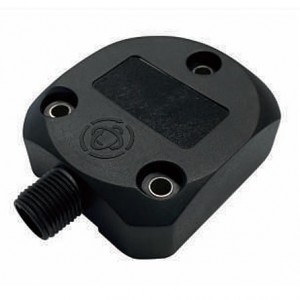

高耐久小型防水傾斜角センサー2軸（±20°）0.5-9.5V
参考画像

高耐久小型防水傾斜角センサー2軸（±20°）0.5-9.5V

商品番号：M108FM3-2-020-AV40CNS

商品説明

●コンパクトなデザイン
●3本のネジだけを使用する簡単な取付(FIMと同等)
●優れた耐環境性（IP67）
●優れた堅牢性（耐衝撃：100G/耐振動：20G）
●検出原理：3軸加速度センサ


■型式


品番 角度レンジ 軸数 出力
M108FM3-2-010-AC00CNS ±10° 2軸 4-20mA
M108FM3-2-010-AV00CNS ±10° 2軸 0.5-4.5V
M108FM3-2-010-AV10CNS ±10° 2軸 0-5V
M108FM3-2-010-AV20CNS ±10° 2軸 0-10V
M108FM3-2-010-AV40CNS ±10° 2軸 0.5-9.5V
M108FM3-2-020-AC00CNS ±20° 2軸 4-20mA
M108FM3-2-020-AV00CNS ±20° 2軸 0.5-4.5V
M108FM3-2-020-AV10CNS ±20° 2軸 0-5V
M108FM3-2-020-AV20CNS ±20° 2軸 0-10V
M108FM3-2-020-AV40CNS ±20° 2軸 0.5-9.5V
M108FM3-2-030-AC00CNS ±30° 2軸 4-20mA
M108FM3-2-030-AV00CNS ±30° 2軸 0.5-4.5V
M108FM3-2-030-AV10CNS ±30° 2軸 0-5V
M108FM3-2-030-AV20CNS ±30° 2軸 0-10V
M108FM3-2-030-AV40CNS ±30° 2軸 0.5-9.5V
M108FM3-2-040-AC00CNS ±40° 2軸 4-20mA
M108FM3-2-040-AV00CNS ±40° 2軸 0.5-4.5V
M108FM3-2-040-AV10CNS ±40° 2軸 0-5V
M108FM3-2-040-AV20CNS ±40° 2軸 0-10V
M108FM3-2-040-AV40CNS ±40° 2軸 0.5-9.5V
M108FM3-2-060-AC00CNS ±60° 2軸 4-20mA
M108FM3-2-060-AV00CNS ±60° 2軸 0.5-4.5V
M108FM3-2-060-AV10CNS ±60° 2軸 0-5V
M108FM3-2-060-AV20CNS ±60° 2軸 0-10V
M108FM3-2-060-AV40CNS ±60° 2軸 0.5-9.5V
M108FM3-2-080-AC00CNS ±80° 2軸 4-20mA
M108FM3-2-080-AV00CNS ±80° 2軸 0.5-4.5V
M108FM3-2-080-AV10CNS ±80° 2軸 0-5V
M108FM3-2-080-AV20CNS ±80° 2軸 0-10V
M108FM3-2-080-AV40CNS ±80° 2軸 0.5-9.5V
M108FM3-2-090-AC00CNS ±90° 1軸 4-20mA
M108FM3-2-090-AV00CNS ±90° 2軸 0.5-4.5V
M108FM3-2-090-AV10CNS ±90° 2軸 0-5V
M108FM3-2-090-AV20CNS ±90° 2軸 0-10V
M108FM3-2-090-AV40CNS ±90° 2軸 0.5-9.5V
M108FM3-1-090-AC00CNS ±90° 1軸 4-20mA
M108FM3-1-090-AV00CNS ±90° 1軸 0.5-4.5V
M108FM3-1-090-AV10CNS ±90° 1軸 0-5V
M108FM3-1-090-AV20CNS ±90° 1軸 0-10V
M108FM3-1-090-AV40CNS ±90° 1軸 0.5-9.5V
M108FM3-1-120-AC00CNS ±120° 1軸 4-20mA
M108FM3-1-120-AV00CNS ±120° 1軸 0.5-4.5V
M108FM3-1-120-AV10CNS ±120° 1軸 0-5V
M108FM3-1-120-AV20CNS ±120° 1軸 0-10V
M108FM3-1-120-AV40CNS ±120° 1軸 0.5-9.5V
M108FM3-1-180-AC00CNS ±180° 1軸 4-20mA
M108FM3-1-180-AV00CNS ±180° 1軸 0.5-4.5V
M108FM3-1-180-AV10CNS ±180° 1軸 0-5V
M108FM3-1-180-AV20CNS ±180° 1軸 0-10V
M108FM3-1-180-AV40CNS ±180° 1軸 0.5-9.5V
M108FM3-1-270-AC00CNS ±270° 1軸 4-20mA
M108FM3-1-270-AV00CNS ±270° 1軸 0.5-4.5V
M108FM3-1-270-AV10CNS ±270° 1軸 0-5V
M108FM3-1-270-AV20CNS ±270° 1軸 0-10V
M108FM3-1-270-AV40CNS ±270° 1軸 0.5-9.5V
M108FM3-1-360-AC00CNS ±360° 1軸 4-20mA
M108FM3-1-360-AV00CNS ±360° 1軸 0.5-4.5V
M108FM3-1-360-AV10CNS ±360° 1軸 0-5V
M108FM3-1-360-AV20CNS ±360° 1軸 0-10V
M108FM3-1-360-AV40CNS ±360° 1軸 0.5-9.5V




■外形寸法図


■ケーブルの図面



■ケーブル型式



■仕様
品番 ケーブル長 コネクタ形状
M108CT8S-S02FS 2m ストレート型
M108CT8S-S05FS 5m
M108CT8S-S10FS 10m
M108CT8S-S15FS 15m
M108CT8S-L02FS 2m L型
M108CT8S-L05FS 5m
M108CT8S-L10FS 10m
M108CT8S-L15FS 15m



■結線表
(2軸)水平取付
ピン番号 ケーブル色 機能
1 白 供給電源
2 茶 N.C.
3 緑 N.C.
4 黄 GND
5 灰 X軸出力
6 桃 Set1
7 青 Y軸出力
8 赤 N.C.
 　　
(1)垂直取付
ピン番号 ケーブル色 機能
1 白 供給電源
2 茶 N.C.
3 緑 N.C.
4 黄 GND
5 灰 Z軸出力
6 桃 Set1
7 青 N.C.
8 赤 N.C.
