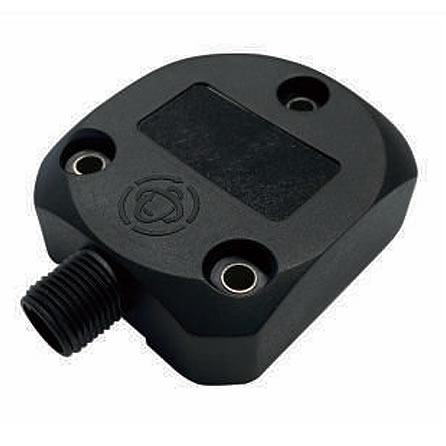

高耐久小型防水傾斜角センサー2軸（±10°）0.5-9.5V
商品番号：M108FM3-2-010-AV40CNS
商品説明
●コンパクトなデザイン
●3本のネジだけを使用する簡単な取付(FIMと同等)
●優れた耐環境性（IP67）
●優れた堅牢性（耐衝撃：100G/耐振動：20G）
●検出原理：3軸加速度センサ
■型式
■外形寸法図
■ケーブルの図面
■ケーブル型式
■仕様
■結線表
●3本のネジだけを使用する簡単な取付(FIMと同等)
●優れた耐環境性（IP67）
●優れた堅牢性（耐衝撃：100G/耐振動：20G）
●検出原理：3軸加速度センサ
■型式
| 品番 | 角度レンジ | 軸数 | 出力 |
| M108FM3-2-010-AC00CNS | ±10° | 2軸 | 4-20mA |
| M108FM3-2-010-AV00CNS | ±10° | 2軸 | 0.5-4.5V |
| M108FM3-2-010-AV10CNS | ±10° | 2軸 | 0-5V |
| M108FM3-2-010-AV20CNS | ±10° | 2軸 | 0-10V |
| M108FM3-2-010-AV40CNS | ±10° | 2軸 | 0.5-9.5V |
| M108FM3-2-020-AC00CNS | ±20° | 2軸 | 4-20mA |
| M108FM3-2-020-AV00CNS | ±20° | 2軸 | 0.5-4.5V |
| M108FM3-2-020-AV10CNS | ±20° | 2軸 | 0-5V |
| M108FM3-2-020-AV20CNS | ±20° | 2軸 | 0-10V |
| M108FM3-2-020-AV40CNS | ±20° | 2軸 | 0.5-9.5V |
| M108FM3-2-030-AC00CNS | ±30° | 2軸 | 4-20mA |
| M108FM3-2-030-AV00CNS | ±30° | 2軸 | 0.5-4.5V |
| M108FM3-2-030-AV10CNS | ±30° | 2軸 | 0-5V |
| M108FM3-2-030-AV20CNS | ±30° | 2軸 | 0-10V |
| M108FM3-2-030-AV40CNS | ±30° | 2軸 | 0.5-9.5V |
| M108FM3-2-040-AC00CNS | ±40° | 2軸 | 4-20mA |
| M108FM3-2-040-AV00CNS | ±40° | 2軸 | 0.5-4.5V |
| M108FM3-2-040-AV10CNS | ±40° | 2軸 | 0-5V |
| M108FM3-2-040-AV20CNS | ±40° | 2軸 | 0-10V |
| M108FM3-2-040-AV40CNS | ±40° | 2軸 | 0.5-9.5V |
| M108FM3-2-060-AC00CNS | ±60° | 2軸 | 4-20mA |
| M108FM3-2-060-AV00CNS | ±60° | 2軸 | 0.5-4.5V |
| M108FM3-2-060-AV10CNS | ±60° | 2軸 | 0-5V |
| M108FM3-2-060-AV20CNS | ±60° | 2軸 | 0-10V |
| M108FM3-2-060-AV40CNS | ±60° | 2軸 | 0.5-9.5V |
| M108FM3-2-080-AC00CNS | ±80° | 2軸 | 4-20mA |
| M108FM3-2-080-AV00CNS | ±80° | 2軸 | 0.5-4.5V |
| M108FM3-2-080-AV10CNS | ±80° | 2軸 | 0-5V |
| M108FM3-2-080-AV20CNS | ±80° | 2軸 | 0-10V |
| M108FM3-2-080-AV40CNS | ±80° | 2軸 | 0.5-9.5V |
| M108FM3-2-090-AC00CNS | ±90° | 1軸 | 4-20mA |
| M108FM3-2-090-AV00CNS | ±90° | 2軸 | 0.5-4.5V |
| M108FM3-2-090-AV10CNS | ±90° | 2軸 | 0-5V |
| M108FM3-2-090-AV20CNS | ±90° | 2軸 | 0-10V |
| M108FM3-2-090-AV40CNS | ±90° | 2軸 | 0.5-9.5V |
| M108FM3-1-090-AC00CNS | ±90° | 1軸 | 4-20mA |
| M108FM3-1-090-AV00CNS | ±90° | 1軸 | 0.5-4.5V |
| M108FM3-1-090-AV10CNS | ±90° | 1軸 | 0-5V |
| M108FM3-1-090-AV20CNS | ±90° | 1軸 | 0-10V |
| M108FM3-1-090-AV40CNS | ±90° | 1軸 | 0.5-9.5V |
| M108FM3-1-120-AC00CNS | ±120° | 1軸 | 4-20mA |
| M108FM3-1-120-AV00CNS | ±120° | 1軸 | 0.5-4.5V |
| M108FM3-1-120-AV10CNS | ±120° | 1軸 | 0-5V |
| M108FM3-1-120-AV20CNS | ±120° | 1軸 | 0-10V |
| M108FM3-1-120-AV40CNS | ±120° | 1軸 | 0.5-9.5V |
| M108FM3-1-180-AC00CNS | ±180° | 1軸 | 4-20mA |
| M108FM3-1-180-AV00CNS | ±180° | 1軸 | 0.5-4.5V |
| M108FM3-1-180-AV10CNS | ±180° | 1軸 | 0-5V |
| M108FM3-1-180-AV20CNS | ±180° | 1軸 | 0-10V |
| M108FM3-1-180-AV40CNS | ±180° | 1軸 | 0.5-9.5V |
| M108FM3-1-270-AC00CNS | ±270° | 1軸 | 4-20mA |
| M108FM3-1-270-AV00CNS | ±270° | 1軸 | 0.5-4.5V |
| M108FM3-1-270-AV10CNS | ±270° | 1軸 | 0-5V |
| M108FM3-1-270-AV20CNS | ±270° | 1軸 | 0-10V |
| M108FM3-1-270-AV40CNS | ±270° | 1軸 | 0.5-9.5V |
| M108FM3-1-360-AC00CNS | ±360° | 1軸 | 4-20mA |
| M108FM3-1-360-AV00CNS | ±360° | 1軸 | 0.5-4.5V |
| M108FM3-1-360-AV10CNS | ±360° | 1軸 | 0-5V |
| M108FM3-1-360-AV20CNS | ±360° | 1軸 | 0-10V |
| M108FM3-1-360-AV40CNS | ±360° | 1軸 | 0.5-9.5V |
■外形寸法図
■ケーブルの図面
■ケーブル型式
■仕様
| 品番 | ケーブル長 | コネクタ形状 |
| M108CT8S-S02FS | 2m | ストレート型 |
| M108CT8S-S05FS | 5m | |
| M108CT8S-S10FS | 10m | |
| M108CT8S-S15FS | 15m | |
| M108CT8S-L02FS | 2m | L型 |
| M108CT8S-L05FS | 5m | |
| M108CT8S-L10FS | 10m | |
| M108CT8S-L15FS | 15m |
■結線表
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
