商品詳細
参考画像

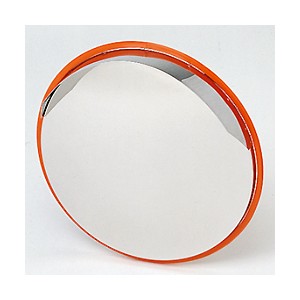

ステンレスカーブミラー
商品番号：M1082-1SS
商品説明
カーブに付けて安心、安全確認の対策に
■仕様
●鏡材質：ステンレス
●壁・ポール用金具付
●フード付き
●軽くて、割れにくい
■タイプ
■取り付け例
■背面＆付属部品
■取り付け図 構造図
■枠のカラーバリエーション
■仕様
■オプション
■ポール
●カンタンなセッティングで2mの長さになります。
■M1082-5BPS取扱方法
●手で持ち上げ地面など固い所に打ちつけますと、少しずつ入っていき、きっちりとつなぐことができます。
■仕様
■ポール金具・2面用W金具・前出し金具
■仕様
※2面W金具のミラーの取付部は各金具とも34φです。
■コンクリート壁面専用金具
この金具はミラーを壁面にしっかり取付けるためのパーツです。
・仕上げ／亜鉛メッキ
●しっかり取付けたい場合に最適
■取り付け例
■取り付け図 構造図
■電柱用取付金具(ステンレスベルト付)
●1面のミラーを電柱、角柱、又は丸パイプなどに取り付けるためのパーツです。
(適応径が60φ～350φまでOK)※M1082-1SS、M1082-2SSの2面鏡の場合はM1082-7CSで対応できます。
品番 M1082-7CS
■取り付け例
■取り付け図 構造図
※ミラー及びAの部品はこのオプションの中には含まれておりません。
■二面鏡電柱用取付金具(厚板ベルト付)
ミラーがM1082-3SS、M1082-4SS、M1082-5SSの2面鏡の使用で電柱、角柱、又は丸パイプなどに取り付けるためのパーツです。
●ベルトは取り外しができます。
●品番：M1082-72CS
■ミラースタンド台
●重量／8.5kg
●仕上げ／焼き付け塗装
●移動がしやすい
●取り付け工事が容易
■取り付け図 構造図
■天井専用金具
品番 M1082-9CS
■構造図
(㍑)の長さは、別寸法で製作可能です。
●鏡材質：ステンレス
●壁・ポール用金具付
●フード付き
●軽くて、割れにくい
■タイプ
| M1082-1SS | M1082-2SS |
|---|---|
 |
 |
■取り付け例
■背面＆付属部品
■取り付け図 構造図
 |
|
 |
 |
■枠のカラーバリエーション
■仕様
| 品番 | サイズ(外径) | 色 | 重量(金具共) | 曲面R |
| M1082-1SS | 丸 325φ | オレンジ | 1.6kg | 650mm |
|---|---|---|---|---|
| M1082-2SS | 角 320×225mm | 1.5kg | 650mm | |
| M1082-3SS | 丸 474φ | 2.9kg | 1200mm | |
| M1082-4SS | 丸 433φ | 2.5kg | 740mm | |
| M1082-5SS | 角 485×375mm | 3.1kg | 1200mm | |
| M1082S-1WS | 丸 325φ | 白 | 1.6kg | 650mm |
| M1082S-2WS | 角 320×225mm | 1.5kg | 650mm | |
| M1082S-3WS | 丸 474φ | 2.9kg | 1200mm | |
| M1082S-4WS | 丸 433φ | 2.5kg | 740mm | |
| M1082S-5WS | 角 485×375mm | 3.1kg | 1200mm | |
| M1082S-1GLS | 丸 325φ | グレー | 1.6kg | 650mm |
| M1082S-2GLS | 角 320×225mm | 1.5kg | 650mm | |
| M1082S-3GLS | 丸 474φ | 2.9kg | 1200mm | |
| M1082S-4GLS | 丸 433φ | 2.5kg | 740mm | |
| M1082S-5GLS | 角 485×375mm | 3.1kg | 1200mm | |
| M1082S-1BRS | 丸 325φ | 茶 | 1.6kg | 650mm |
| M1082S-2BRS | 角 320×225mm | 1.5kg | 650mm | |
| M1082S-3BRS | 丸 474φ | 2.9kg | 1200mm | |
| M1082S-4BRS | 丸 433φ | 2.5kg | 740mm | |
| M1082S-5BRS | 角 485×375mm | 3.1kg | 1200mm |
■オプション
■ポール
●カンタンなセッティングで2mの長さになります。
| M1082-5BPS/M1082-6BPS M1082-7BPS/M1082-9BPS |
M1082-8BPS |
|---|---|
 |

|
■M1082-5BPS取扱方法
●手で持ち上げ地面など固い所に打ちつけますと、少しずつ入っていき、きっちりとつなぐことができます。
■仕様
| 品番 | 仕上がり | サイズ |
| M1082-5BPS | オレンジ塗装 | 34.0φ×2200mm |
|---|---|---|
| M1082-6BPS | オレンジ塗装 | 50.8φ×2750mm |
| M1082-7BPS | ステンレス製 | 34.0φ×2000mm |
| M1082-8BPS | ユニクロメッキ | 34.0φ×1000mm×2本 |
| M1082-9BPS | 白塗装 | 50.8φ×2750mm |
| M1082-10BPS | 白塗装 | 60.5φ×3000mm |
■ポール金具・2面用W金具・前出し金具
| M1082-1CS/M1082-2CS | M1082-5CS |
|---|---|
 |
 |
| M1082-31CS | |
 |
|
■仕様
| 品番 | サイズ | タイプ |
| M1082-1CS | 76.3φ用 | ポール専用金具 |
|---|---|---|
| M1082-2CS | 60.5φ用 | |
| M1082-5CS | 34.0φ用 | 2面用金具 |
| M1082-51CS | 50.8φ用 | |
| M1082-52CS | 60.5φ用 | |
| M1082-31CS | 270㍑ | 前出し金具 |
■コンクリート壁面専用金具
この金具はミラーを壁面にしっかり取付けるためのパーツです。
・仕上げ／亜鉛メッキ
●しっかり取付けたい場合に最適
■取り付け例
■取り付け図 構造図
| 品 番 | 品 名 |
| M1082-8CS | コンクリート壁面専用金具 |
|---|
■電柱用取付金具(ステンレスベルト付)
●1面のミラーを電柱、角柱、又は丸パイプなどに取り付けるためのパーツです。
(適応径が60φ～350φまでOK)※M1082-1SS、M1082-2SSの2面鏡の場合はM1082-7CSで対応できます。
品番 M1082-7CS
■取り付け例
■取り付け図 構造図
※ミラー及びAの部品はこのオプションの中には含まれておりません。
| 品 番 | 品 名 |
| M1082-7CS | 電柱用取付金具 |
|---|
■二面鏡電柱用取付金具(厚板ベルト付)
ミラーがM1082-3SS、M1082-4SS、M1082-5SSの2面鏡の使用で電柱、角柱、又は丸パイプなどに取り付けるためのパーツです。
●ベルトは取り外しができます。
●品番：M1082-72CS
| 品番 | 材質 | 仕上がり | 適応径範囲 |
| M1082-72CS | 鉄 | 亜鉛メッキ | 100φ～180φ |
|---|---|---|---|
| M1082-73CS | 鉄 | 亜鉛メッキ | 130φ～250φ |
| M1082-74CS | 鉄 | 亜鉛メッキ | 245φ～470φ |
■ミラースタンド台
●重量／8.5kg
●仕上げ／焼き付け塗装
●移動がしやすい
●取り付け工事が容易
■取り付け図 構造図
| 品 番 | 品 名 |
| M1082-6CS | ミラースタンド台 |
|---|
■天井専用金具
品番 M1082-9CS
■構造図
(㍑)の長さは、別寸法で製作可能です。
| 品 番 | 品 名 |
| M1082-9CS | 天井専用金具 |
|---|
