管内にカメラを挿入、配管内部の状態を確認する管内検査カメラ。
低価格ながら高性能、さらに万全のアフターサポートで安心してお使いいただけます。
先端カメラやアタッチメントなどオプションパーツも充実しておりますので、 様々な場面に対応します。




■特長
●ケーブル部
メーターカウンターが付いているので、ケーブルがどれぐらい進んだかを自動的に表示。内視鏡の液晶モニターで細かい数値を見る事ができます。 配管用内視鏡スコープpremierに装着した状態でお届けいたします。※メーターカウンターを後から取り付ける事はできません。
ケーブルの繰り出し、巻き取り時もベアリング入りホイールでスムーズに出し入れが可能です。

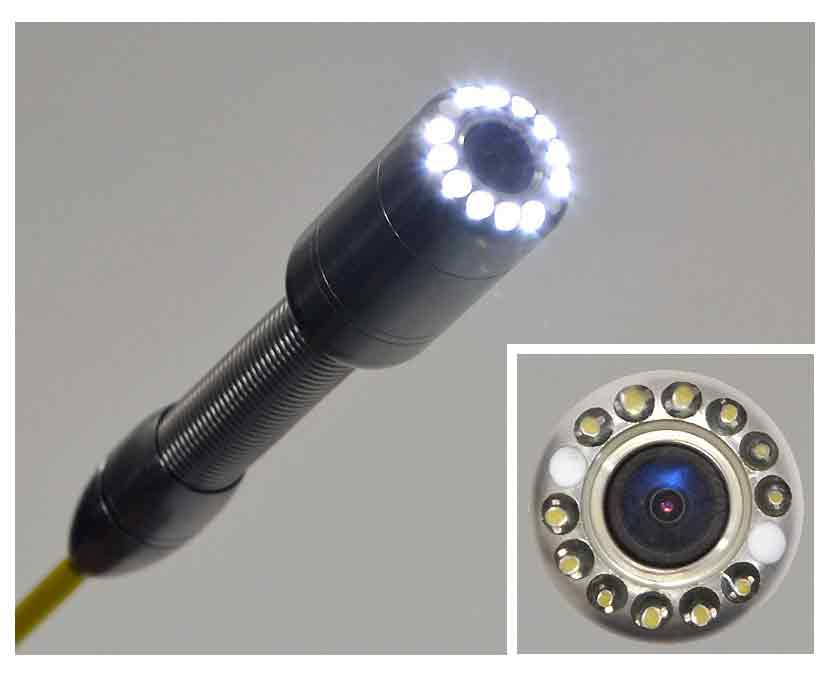

●カメラ部
カメラ先端部はバネが入っており、曲がりくねった入り組んだ場所でも
問題なく入り込む事が可能です。
カメラ径23mmで12のLEDライトが付いています。
12個のライトで暗い配管内でも、明るく照らすのでモニターでハッキリと見る事ができます。

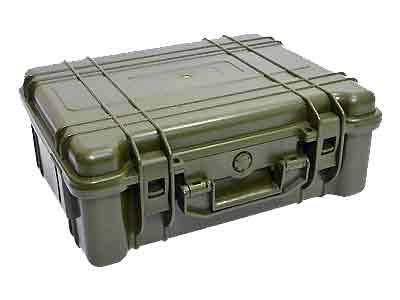

●防塵ハードケース
ケースは精密な内視鏡をしっかり守る防塵ハードケース。移動時、運送時の衝撃などにも安心なケースになっております。

●大型7インチカラー液晶ディスプレイ
ケースに内蔵された液晶ディスプレイは大型7インチカラーディスプレイ。
カメラが映し出した映像を細かい部分まではっきり確認する事ができます。

●2種類のアタッチメントが付属
配管内を移動するカメラの手助けをする2種類のアタッチメントが付属しています。ゴミが多い配管内でも問題なくご使用いただけます。

●ビデオ出力
TVなどの大型モニターに出力する事が可能。内視鏡で写した映像を大人数で観察することができます。



■共通製品仕様

サイズ		幅500×高さ430×奥行き180 (mm)
重量		10.2kg
電源	モニター部 （本体ケース）	AC100・50 ～ 60Hz（入力） DC12V 1000mA（出力）
	ケーブル部	DC12V（本体ケースより供給）
ケーブル長		20/30/40/50m
カメラ		先端径：23Φ 視野角：120 度
カメラ素材		サファイヤガラス
ピントが合う距離		20mm ～（パンフォーカス）
動作温度		温度：10℃～ 50℃ 湿度：30％RH ～ 90％RH
防水性		IP68 10m 防水（カメラおよびケーブル部）
表示部		7 インチカラー液晶ディスプレイ
光源		白色 LED12 灯
バッテリー		リチウムイオンバッテリー
連続駆動時間		5 時間
充電時間		5 時間
解像度		静止画：720×480 動画：720×480 30fps/15fps
対応SDカード		SD カードまたは USB フラッシュメモリ（32GB）

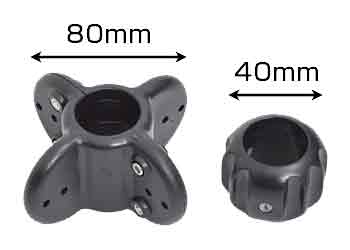

付属品		羽型アタッチメント、ボール型アタッチメント、リモコン、ACアダプター、 カメラ先端ガイド40φ/80φ、マイク付きイヤフォン、 カメラOリング×2、T型六角レンチ（先端ガイド固定用）、 ボックスドライバー（使用しません）、SDカード（8GB)

品番	ケーブル長	カウンター
M1080ARPSCA21S	20m	〇
M1080ARPSCA31S	30m	〇
M1080ARPSCA41S	40m	〇
M1080ARPSCA51S	50m	〇
M1080ARPSCA2S	20m	-
M1080ARPSCA3S	30m	-
M1080ARPSCA4S	40m	-
M1080ARPSCA5S	50m	-

■オプションアタッチメント・カメラ
使用状況に合わせて、オプションのアタッチメントとカメラを多数ご用意しております。特にカメラが回転しても常にカメラを水平に保つ【オートレベリング機能】付きのオプションカメラはおすすめです。

●アタッチメント

M1080ANDOOP1S	M1080ANDOOP2S
M1080ANDOOP3S	M1080ANDOOP4S

品番	直径 (mm)	長さ (mm)	特徴

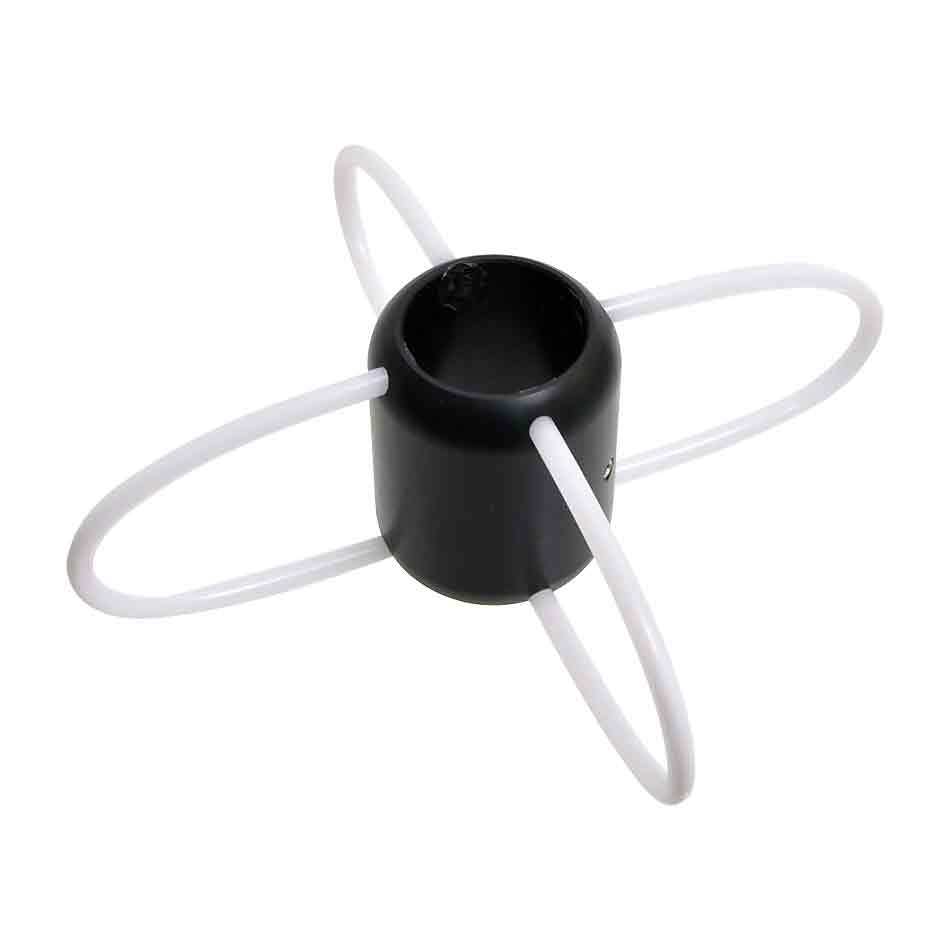

M1080ANDOOP1S	140	50	ゴミなどを排除しながらカメラを進めることが可能

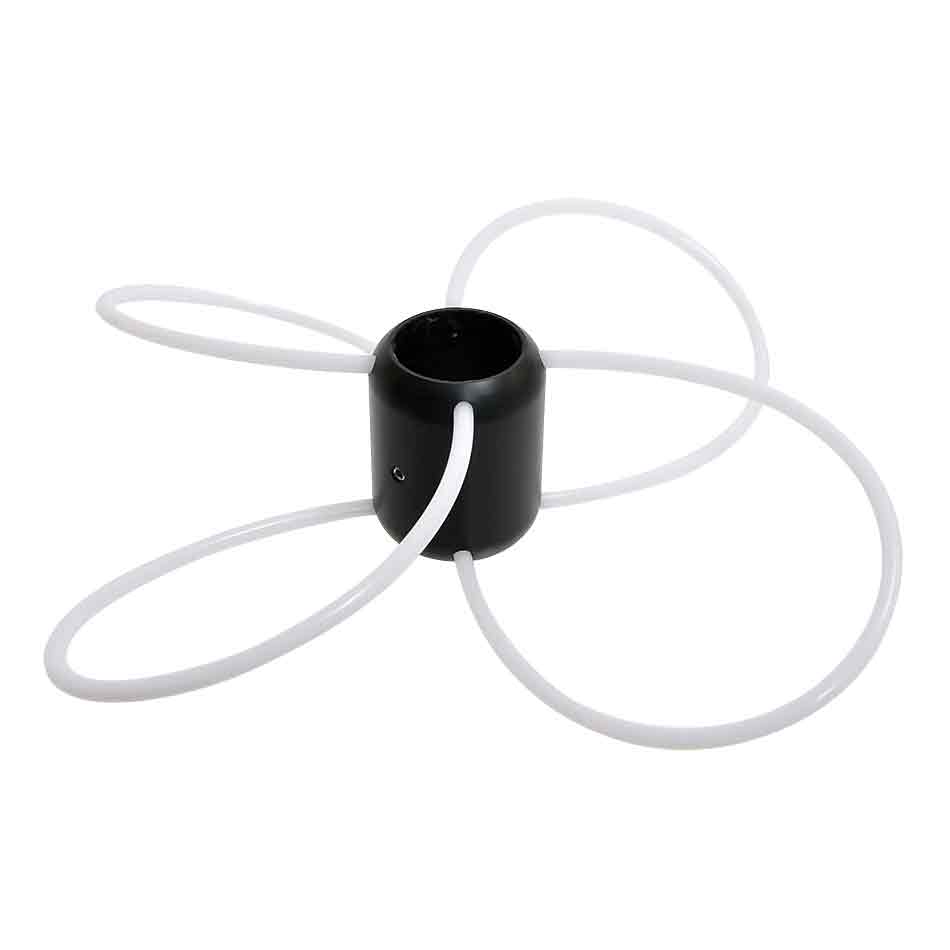

M1080ANDOOP2S	220	50
M1080ANDOOP3S	90	50	ローラーが付いているので配管内の移動が容易に
M1080ANDOOP4S	40	50	ゴミなどを排除しながらカメラを進めることが可能

●カメラ

M1080ANDPPCAMS	M1080ANDLGCAMS
M1080ARPSCN170S	M1080ARPCA42LEDS
M1080ANDOPREVS	M1080ANDOOP5S
M1080ANDOOP6S

品番	商品名	カメラ径 (φ)	長さ (mm)	ライト数 （個）	特長
M1080ANDPPCAMS	標準カメラ	23	110	12	標準付属しているカメラ

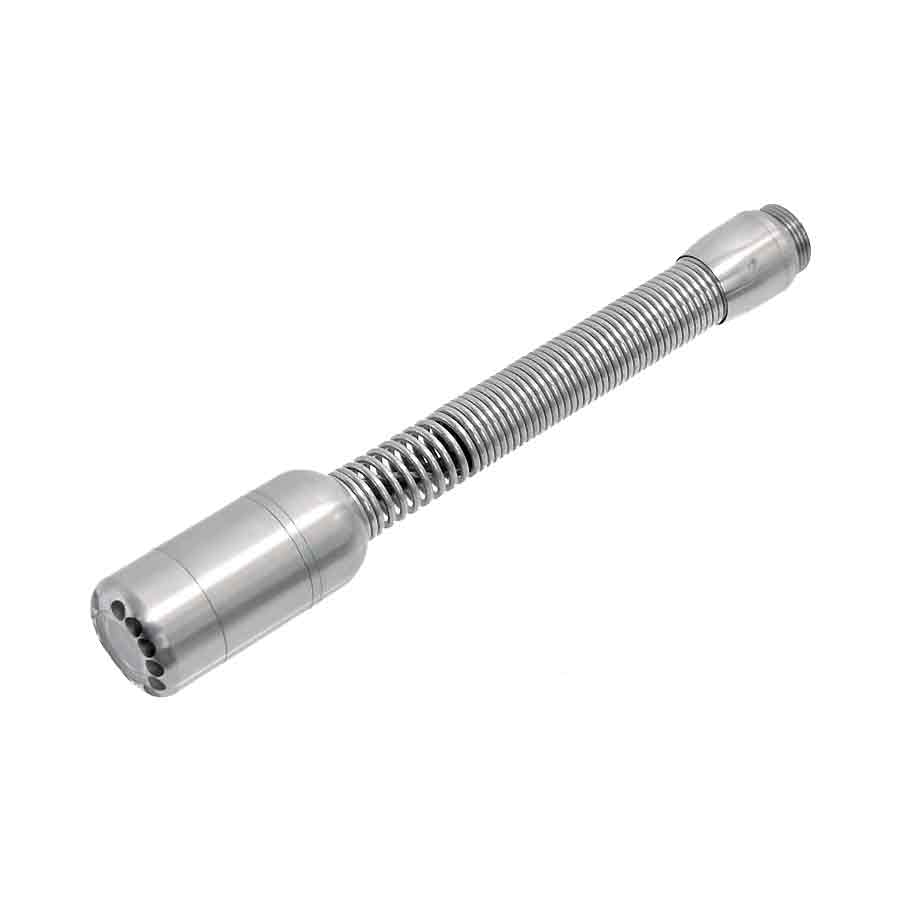

M1080ANDLGCAMS	標準カメラ	23	150	12	長さ150mmのロングサイズカメラ

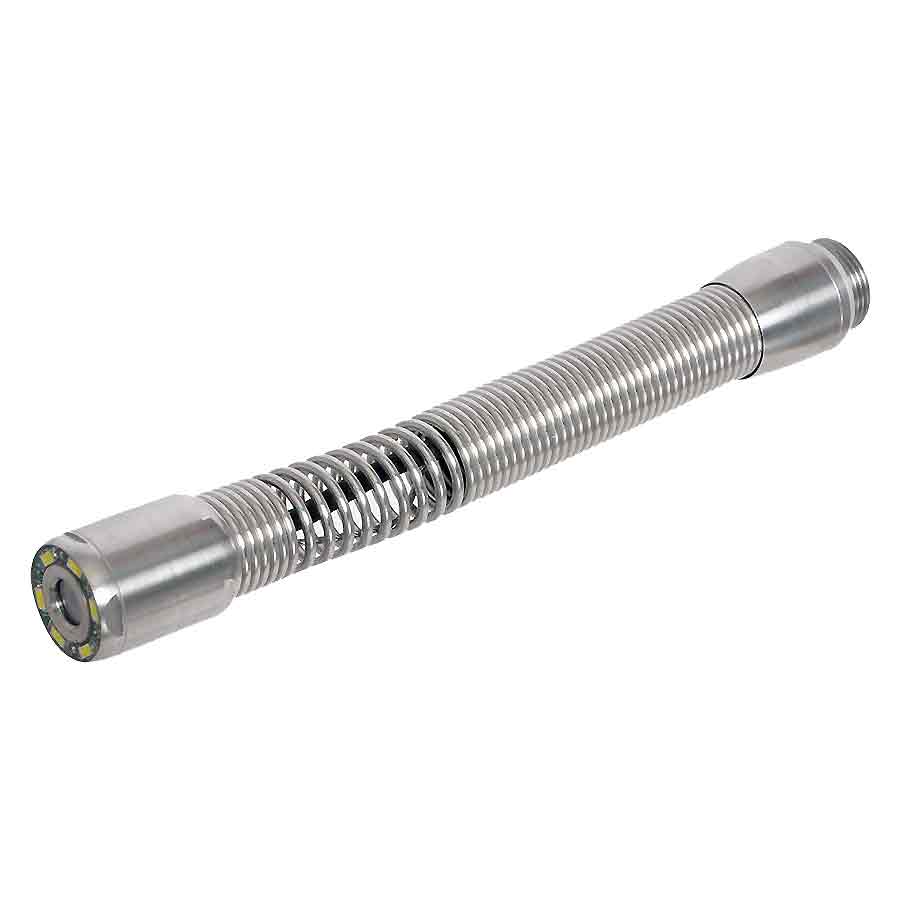

M1080ARPSCN170S	小径カメラ	17	130	6	カメラ径17mmでより細い場所の 使用に便利

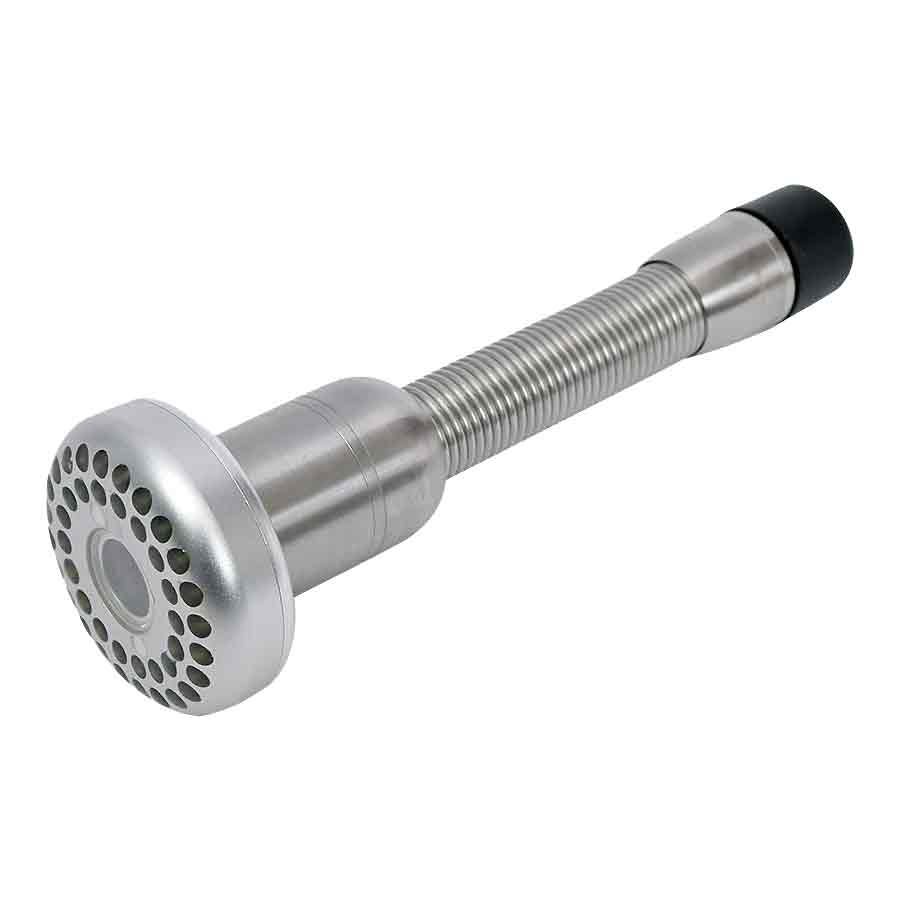

M1080ARPCA42LEDS	LED42個付きカメラ	40	125	42	明るく照らしたい場合に最適。 標準アタッチメントに取り付け可

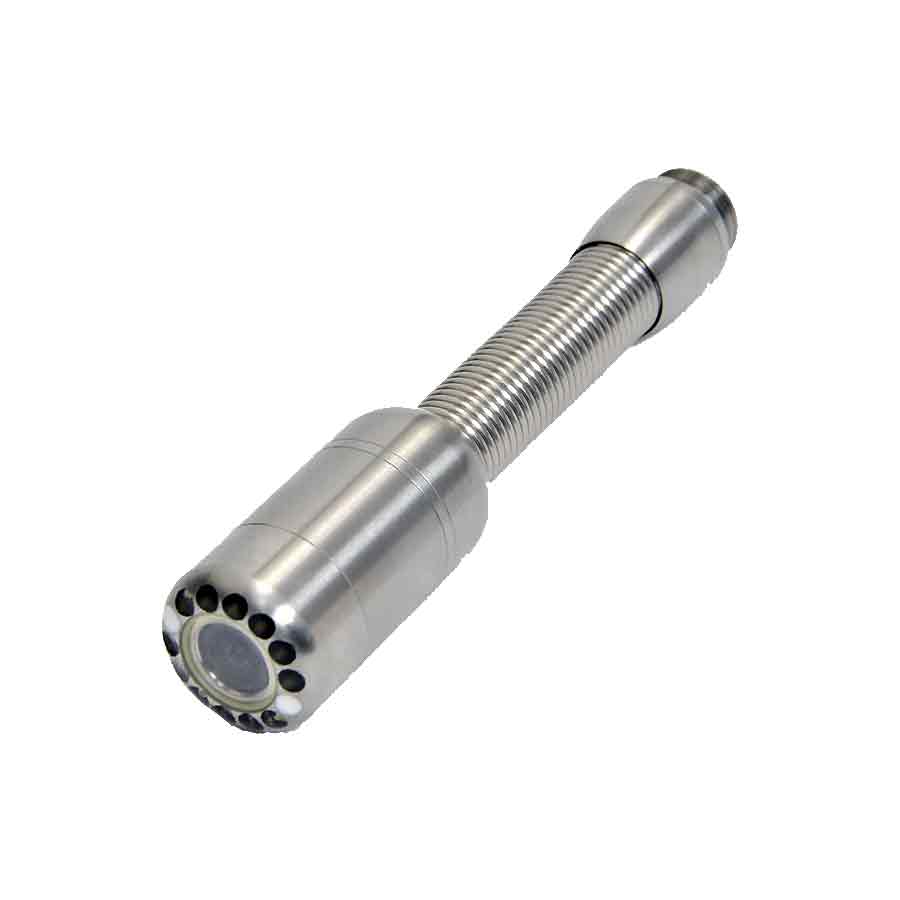

M1080ANDOPREVS	オートレベリングカメラ	28	150	12	オートレベリング機能付きカメラ

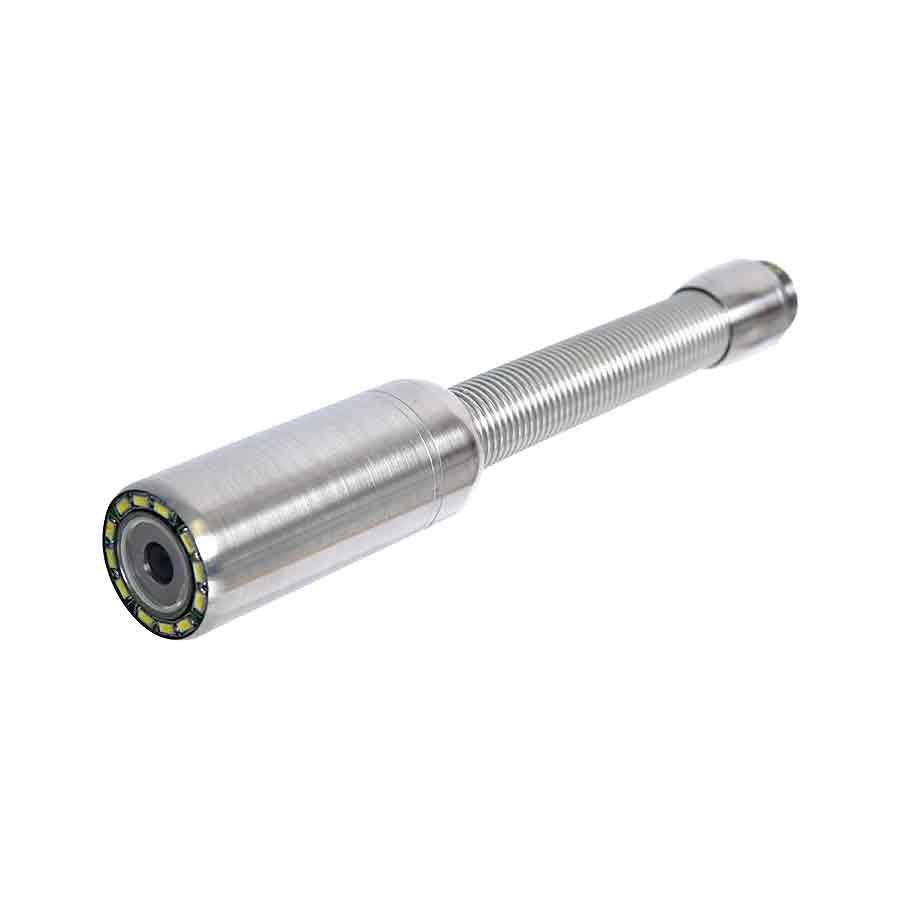

M1080ANDOOP5S	オートレベリングカメラ	23	125	12	オートレベリング機能付きカメラ 標準アタッチメントに取り付け可

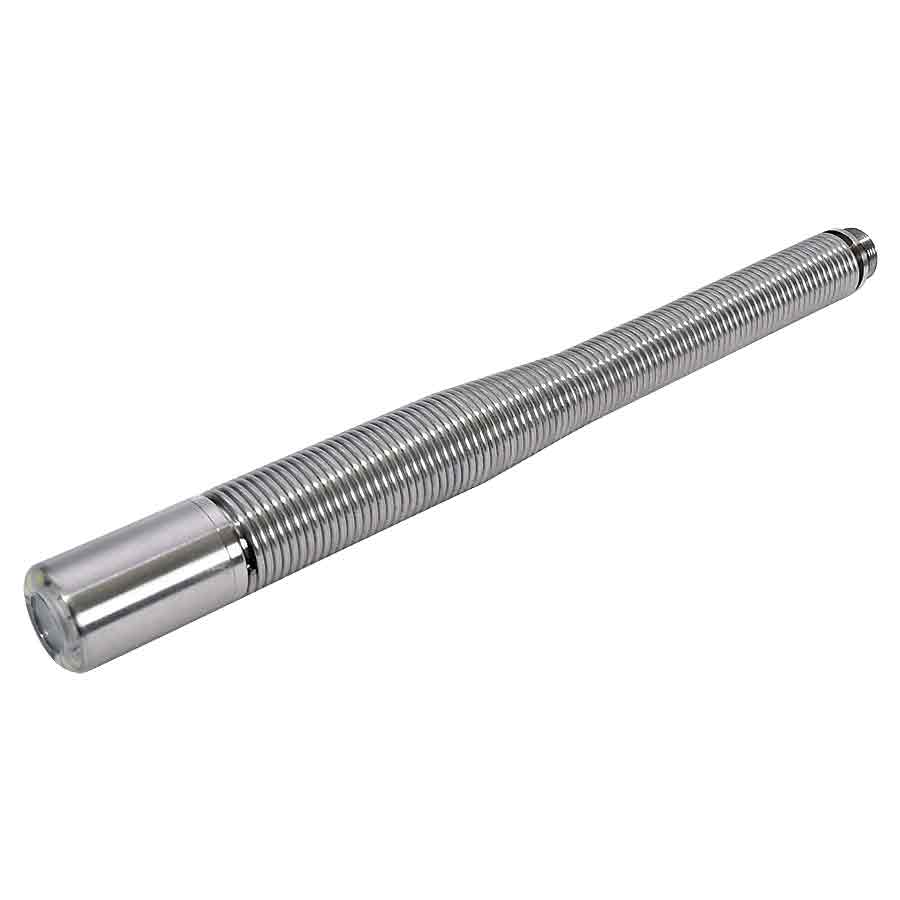

M1080ANDOOP6S	オートレベリングカメラ	23	235	12	オートレベリング機能付き ロングサイズカメラ
