M1026VR-T2Tは、硬化(キュアリング)、電気・電子部品用のシーリングや接着処理、プリント基板の印刷・乾燥・実装ライン、各種産業における殺菌工程等で使用されるUV照射装置のランプ強度管理に最適です。
本器の測定結果に基づき、コンベア速度やランプ強度分布・交換時期の管理に使用することにより、お客様の歩留まり向上が図れます。
また、半導体、FPD、プリント基板等のフォトリソ工程で使用される、露光装置のランプ管理にも使用が可能です。
※各種受光部・表示部はそれぞれ別売となっておりますので、用途に合わせて受光部を選択し表示部と組み合わせてお使い下さい。



■特長
●メタルボディの耐熱設計及び防熱カバーの標準付属により安定した正確な測定が行えます。
硬化 (キュアリング)・乾燥・接着などで使用される、UV照射装置のランプ強度管理に活用いただけます。
本器の測定値に基づき、コンベア速度やランプの強度分布・交換時期の管理に使用することにより、製品の歩留まり向上が図れます。


●受光部は4タイプ
受光部は目的の波長に合わせて4タイプを用意（ご購入時に選択ください。）
4タイプの受光部を自動認識する機能搭載。

UV硬化・・・M1026D-T36T2T、M1026D-T40T2T、M1026D-T3040T2T
UV殺菌・洗浄・・・M1026D-T25T2T
※M1026D-T3040T2TはUV-LED対応です。

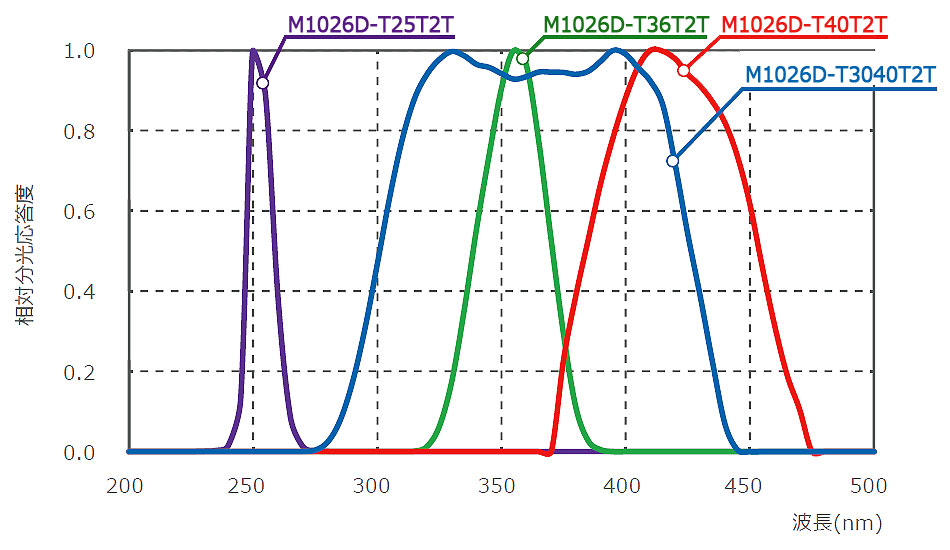

▼相対分光応答度特性

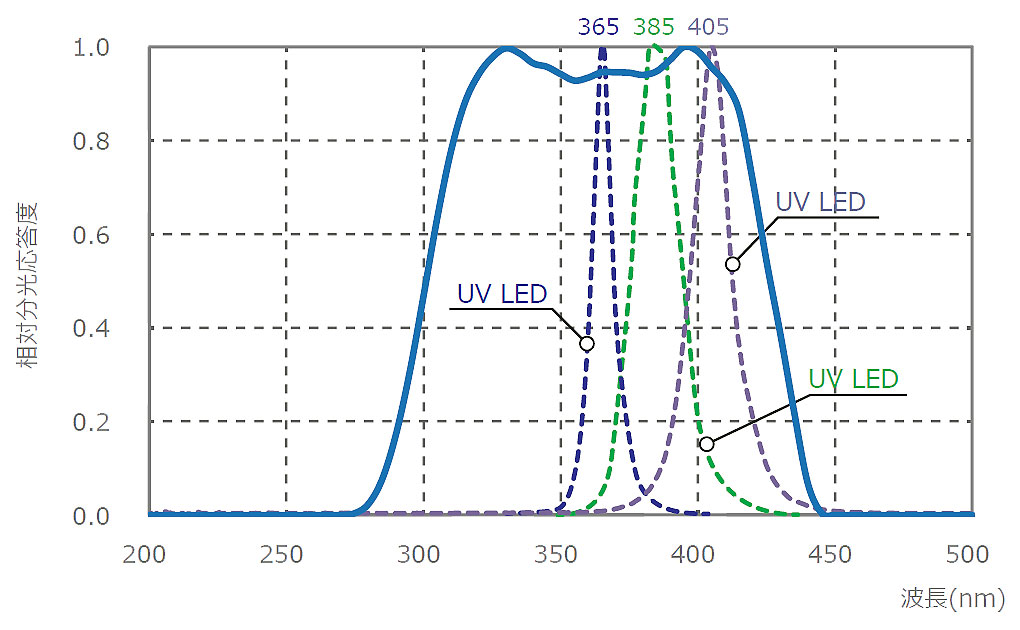

●UV-LED対応(M1026D-T3040T2T)
広範囲にわたるフラットな紫外線波長域の分光応答度特性により、UV-LEDの発光波長分布に依存することなく感度範囲内の光量測定が可能。


●1台3役の測定
放射照度(mW/cm2)、ピーク放射照度(mW/cm2)、積算値(mJ/cm2)測定に対応。

●使いやすさの向上
光源の照度に合わせて最適なレンジに設定されるオートモード搭載。

●便利な2m延長ユニット
受光部と表示部の間に2m延長ユニットを装着すれば、受光部と離れた位置で測定値の読取りが可能。

●メモリ機能＆USB
コンベアの測定値を内部メモリに保存、後から照度分布データをPCに取込可能。
測定設定周波数：
50Hzの場合　→　約18分間
60Hzの場合　→　約15分間のデータ取得が可能。
またUSB出力によりリアルタイムのデータ取込みも可能。
※アナログ出力も内蔵。

●USBバスパワーで動作
USB給電方式の採用で、USBからの電源供給により装置組込みに対応。

●補正機能内蔵
補正機能内蔵により、基準値に合わせることが可能。複数台使用している場合の個体差解消に対応。

●温度オーバー表示・警告機能
使用中に受光部の温度が60°Cを超えると、温度オーバーを表示して警告。内部温度の表示も可能。
(警告表示がでると受光部が40°C以下になるまで使用できなくなります。)

●オートパワーOFF機能
オートパワーOFF機能の有効(5、10、15、30分)、無効の切替可能。

●バッテリー残量表示機能
電池残量の少ない時に"BAT”を表示し事前に電池切れをお知らせ。

●標準ソフトウェア付属
指定した回数の測定、任意の時間間隔での測定やキャリブレーションが可能。測定データは画面上に数値またはグラフで表示、ファイル出力も可能。

OS	Windows 7 Ultimate（32bit/64bit） Windows 7 Professional（32bit/64bit） Windows 8.1 Pro（32bit/64bit） Windows 10 Pro（32bit/64bit）
CPU	Intel(R)� CoreTM i3 2.4GH以上
メモリ/HDD	1GB以上
ポート	USB2.0ポート(1個)
ディスプレイ	1024ｘ768以上
その他	CD-ROMドライブ

※Microsoft及びWindowsは米国Microsoft Corporation社の米国およびその他の国における登録商標または商標です。
※その他記載された社名、製品名などは、一般に各社の登録商標および商標です。


■主な用途

分野	用途・例
電子部品	電子部品のマーキング
	プリント基板製造
印刷	シールラベル印刷
	プラスチックフィルム印刷
塗装	印刷用紙
	成形プラスチック
	鉄鋼材料(防錆塗装)
	光ディスク用コーティング
接着	プリント基板チップ部品の接着
	ガラス部品の接着
	LCD, OLED 用シールの接着
	樹脂成型品の接着
洗浄	塗装と密着性向上
	樹脂基材と布の密着性向上
その他	シール材硬化
	など

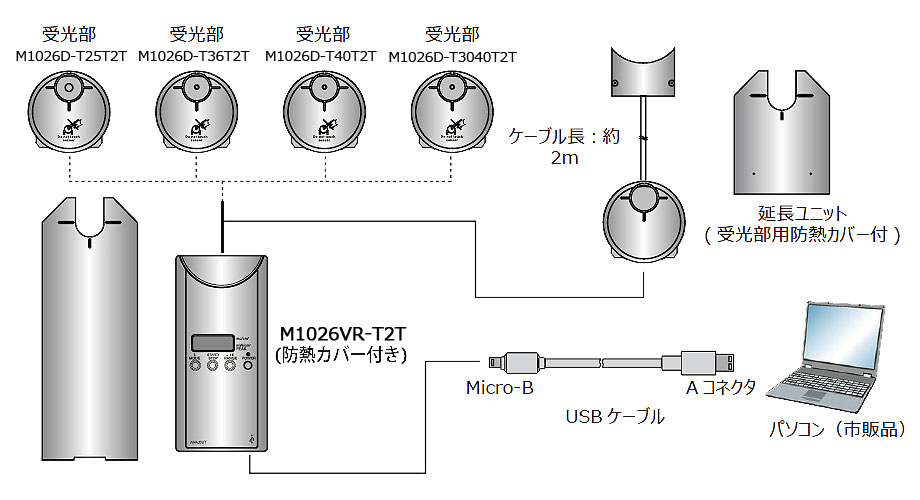

■システム構成

品名	入り数	品名	入り数
M1026VR-T2T本体	1台	アナログ出力プラグ	1個
防熱カバー	1個	キャリングケース	1個
ネジ	4個	USBケーブル	1個
CD-ROM（USB ドライバ/取扱説明書/測定プログラム）			1枚

■仕様

データサンプリング	50/60Hz切換式 サンプリングタイム（積算モードの場合） 50Hz設定時：10ms、60Hz設定時：8.33ms サンプリングレイト（積算モードの場合） 50Hz設定時：50回/秒、60Hz設定時：60回/秒
表示	5桁　LCD
校正精度※1	±2%以内
直線性※2	±3%以内
斜入射光特性	30°：±5%以内、60°：±25%以内
アナログ出力電圧	0～2.0V max.　各レンジ共通
インターフェース	USB2.0（USB A コネクター、USBマイクロ B コネクタ)
温度特性/湿度特性	±4％以内（10～60℃、23℃基準） 85％R.H.以下において正常に動作する事
電源	単4乾電池×3（市販品）／USBバスパワー
使用条件	温度：10～60℃ 湿度：85%R.H.以下（結露なきこと）
外形寸法 (W×D×H)	75×201×16mm（防熱カバーなし） 83×208×17mm（防熱カバーあり）
質量	320g（防熱カバーなし） 370g（防熱カバーあり）

※1：メーカー校正光源における校正基準器の値に対して
※2：各測定レンジにおいてフルスケールの5%以上の光量が入射した場合、ゼロ補正使用時



■受光部

品番		M1026D-T2T5T2T	M1026D-T36T2T
受光素子		シリコンフォトダイオード
受光窓径		φ5mm	φ3mm
測定波長域		230～280nm	300～390nm
ピーク感度波長		約255nm	約355nm
放射照度表示範囲 （ピーク照度） (mW/cm2)	Range1	0.01～30.0	0.02～60.0
	Range2	0.1～300.0	0.2～600.0
	Range3	1.0～3000.0	2.0～6000.0
放射照度精度保証範囲 （ピーク照度） (mW/cm2)	Range1	1.5～30.0	3.0～60.0
	Range2	15.0～300.0	30.0～600.0
	Range3	150～3000.0	300～6000.0
積算照射量 (mJ/cm2)	Range1	0.01～999.99	0.01～999.99
	Range2	0.1～9999.9	0.1～9999.9
	Range3	1.0～99999.0	1.0～99999.0
アナログ出力 1mVの放射照度 (mW/cm2)	Range1	0.015	0.03
	Range2	0.15	0.3
	Range3	1.5	3
校正光源		殺菌灯（GL-15）	ブラックライト （LF-20S-BLB）

品番		M1026D-T40T2T	M1026D-T3040T2T
受光素子		シリコンフォトダイオード
受光窓径		φ3mm	φ3mm
測定波長域		350～490nm	290～430nm
ピーク感度波長		約410nm	-
放射照度表示範囲 (mW/cm2)	Range1	0.01～30.0	0.02～60.0
	Range2	0.1～300.0	0.2～600.0
	Range3	1.0～3000.0	2.0～6000.0
放射照度精度補償範囲 (mW/cm2)	Range1	1.5～30.0	3.0～60.0
	Range2	15.0～300.0	30.0～600.0
	Range3	150～3000.0	300～6000.0
積算照射量 (mJ/cm2)	Range1	0.01～999.99	0.01～999.99
	Range2	0.1～9999.9	0.1～9999.9
	Range3	1.0～99999.0	1.0～99999.0
アナログ出力 1mVの放射照度 (mW/cm2)	Range1	0.015	0.03
	Range2	0.15	0.3
	Range3	1.5	3
校正光源		分光放射照度標準電球
