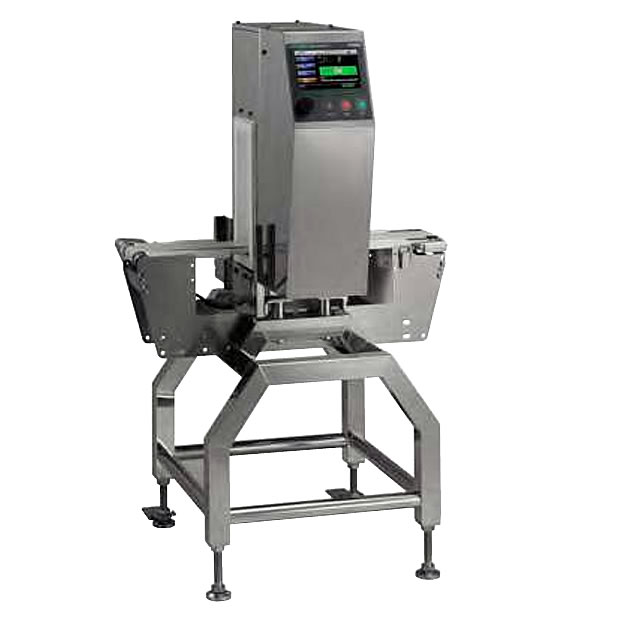

高感度非防水金属検出機ビンプラスチックボトル用(通過幅70mm×通過高さ280mm)
商品番号：M1006DS-3005ABFT
商品説明
通過高さ 280mm(非防水タイプ)、275mm（防水タイプ）

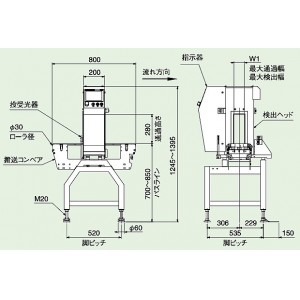

■寸法図
■仕様
注1) 検査領域内における最高検出感度です。
実際に使用する場合の検出感度は、異物の種類、被検査品の物性(品温・内容物・形状など)や使用環境により異なります。
また、検出感度には一部、計算値による表記があり、ご用意できないテストピースもあります。
注2) コンベア上の被検査品質量の合計。
注3)防水·防塵保護等級はIEC60529規格に準じた設計です
注4) 防水保護等級は社内試験による自主判定に基づきIPX6相当。
防塵保護等級は装置内部が負圧にならない条件下でIP6X 相当。
注)選別方法により、適応できる被検査品の形状(長さ、幅、高さ)が異なります。
注)本機の騒音レベルは、70dB(A)を超えません。

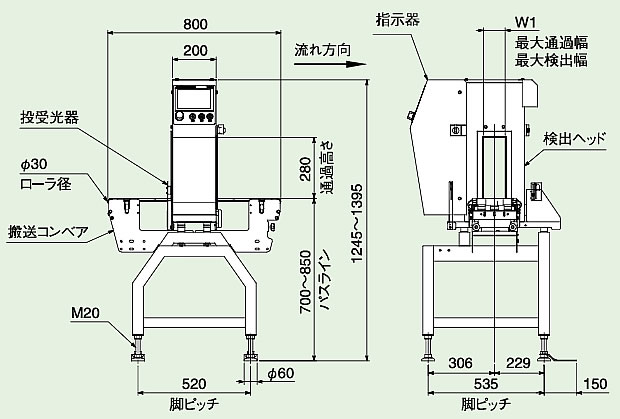

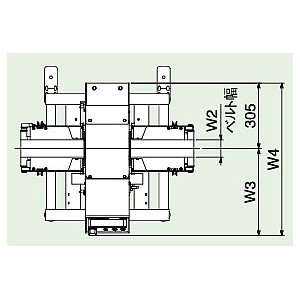

■寸法図
| 非防水 |

|
| 防水 |

|
| 品番 | W1 | W2 | W3 | W4 |
| M1006DS-3005ABFT | 70 | 50 | 430 | 735 |
| M1006DS-3005ABWT | 70 | 50 | 430 | 735 |
| M1006DS-3008ABFT | 100 | 80 | 415 | 720 |
| M1006DS-3008ABWT | 100 | 80 | 415 | 720 |
| M1006DS-3010ABFT | 120 | 100 | 425 | 730 |
| M1006DS-3010ABWT | 120 | 100 | 425 | 730 |
| M1006DS-3012ABFT | 140 | 120 | 435 | 740 |
| M1006DS-3012ABWT | 140 | 120 | 435 | 740 |
■仕様
| 品番 | M1006DS-3005ABFT | M1006DS-3005ABWT | |
| 通過高さ | 280 mm | 275 mm | |
| 最大通過幅 | 70 mm | ||
| 検出感度 注1 |
Fe球 | φ0.3 mm | |
| SUS304球 | φ0.6 mm | ||
| ベルト幅 | 50 mm | ||
| 表示方式 | 7インチワイドカラー TFT液晶 | ||
| 操作方法 | タッチパネル(運転/停止/ホームボタンのみダイレクトキー) | ||
| 品種数 | 最大200品種 | ||
| 被検査品包装形態 | アルミ蒸着包装品兼用 | ||
| 検出方式 | 同時2周波磁界検出方式 | ||
| ベルト速度 | 5～90 m/min(品種ごとに速度可変) | ||
| 搬送能力 注2 | 5kg [オプションにて、ABFT(非防水)タイプは10kgまで、ABWT(防水)タイプは15kgまで、対応。ただし、いずれもベルト速度5～49 m/min] |
||
| 金属検出時の処理方法 | 選別またはベルト停止および警報 | ||
| 電源 | AC100 V ～240 V +10% -15%、単相、50/60 Hz | ||
| 消費電力 | 200 VA、突入電流50 A(typ)(20 ms 以下) | ||
| 質量 | 101 kg | 104 kg | |
| 使用環境 | 0℃～40℃、相対湿度30% ～85%、ただし結露しないこと | ||
| 保護等級 | ABF タイプ：IP30 相当注3／ABW タイプ：IP66 相当 注4 | ||
| 外装 | 指示器、ヘッド：ステンレススチール(SUS304) コンベアフレームおよび架台 ABFT タイプ：鉄(塗装) ABWT タイプ：ステンレススチール(SUS304) |
||
| データ出力 | USB ポート(USB 2.0)、イーサネットインタフェース (10BASE-T、100BASE-TX) は標準装備 |
||
| 品番 | M1006DS-3008ABFT | M1006DS-3008ABWT | |
| 通過高さ | 280 mm | 275 mm | |
| 最大通過幅 | 100 mm | ||
| 検出感度 注1 |
Fe球 | φ0.3 mm | |
| SUS304球 | φ0.6 mm | ||
| ベルト幅 | 80 mm | ||
| 表示方式 | 7インチワイドカラー TFT液晶 | ||
| 操作方法 | タッチパネル(運転/停止/ホームボタンのみダイレクトキー) | ||
| 品種数 | 最大200品種 | ||
| 被検査品包装形態 | アルミ蒸着包装品兼用 | ||
| 検出方式 | 同時2周波磁界検出方式 | ||
| ベルト速度 | 5～90 m/min(品種ごとに速度可変) | ||
| 搬送能力 注2 | 5kg [オプションにて、ABFT(非防水)タイプは10kgまで、ABWT(防水)タイプは15kgまで、対応。ただし、いずれもベルト速度5～49 m/min] |
||
| 金属検出時の処理方法 | 選別またはベルト停止および警報 | ||
| 電源 | AC100 V ～240 V +10% -15%、単相、50/60 Hz | ||
| 消費電力 | 200 VA、突入電流50 A(typ)(20 ms 以下) | ||
| 質量 | 101 kg | 104 kg | |
| 使用環境 | 0℃～40℃、相対湿度30% ～85%、ただし結露しないこと | ||
| 保護等級 | ABF タイプ：IP30 相当注3／ABW タイプ：IP66 相当 注4 | ||
| 外装 | 指示器、ヘッド：ステンレススチール(SUS304) コンベアフレームおよび架台 ABFT タイプ：鉄(塗装) ABWT タイプ：ステンレススチール(SUS304) |
||
| データ出力 | USB ポート(USB 2.0)、イーサネットインタフェース (10BASE-T、100BASE-TX) は標準装備 |
||
| 品番 | M1006DS-3010ABFT | M1006DS-3010ABWT | |
| 通過高さ | 280 mm | 275 mm | |
| 最大通過幅 | 120 mm | ||
| 検出感度 注1 |
Fe球 | φ0.35 mm | |
| SUS304球 | φ0.7 mm | ||
| ベルト幅 | 100 mm | ||
| 表示方式 | 7インチワイドカラー TFT液晶 | ||
| 操作方法 | タッチパネル(運転/停止/ホームボタンのみダイレクトキー) | ||
| 品種数 | 最大200品種 | ||
| 被検査品包装形態 | アルミ蒸着包装品兼用 | ||
| 検出方式 | 同時2周波磁界検出方式 | ||
| ベルト速度 | 5～90 m/min(品種ごとに速度可変) | ||
| 搬送能力 注2 | 5kg [オプションにて、ABFT(非防水)タイプは10kgまで、ABWT(防水)タイプは15kgまで、対応。ただし、いずれもベルト速度5～49 m/min] |
||
| 金属検出時 の処理方法 |
選別またはベルト停止および警報 | ||
| 電源 | AC100 V ～240 V +10% -15%、単相、50/60 Hz | ||
| 消費電力 | 200 VA、突入電流50 A(typ)(20 ms 以下) | ||
| 質量 | 103 kg | 106 kg | |
| 使用環境 | 0℃～40℃、相対湿度30% ～85%、ただし結露しないこと | ||
| 保護等級 | ABF タイプ：IP30 相当注3／ABW タイプ：IP66 相当 注4 | ||
| 外装 | 指示器、ヘッド：ステンレススチール(SUS304) コンベアフレームおよび架台 ABFT タイプ：鉄(塗装) ABWT タイプ：ステンレススチール(SUS304) |
||
| データ出力 | USB ポート(USB 2.0)、イーサネットインタフェース (10BASE-T、100BASE-TX) は標準装備 |
||
| 品番 | M1006DS-3012ABFT | M1006DS-3012ABWT | |
| 通過高さ | 280 mm | 275 mm | |
| 最大通過幅 | 140 mm | ||
| 検出感度 注1 |
Fe球 | φ0.4 mm | |
| SUS304球 | φ0.7 mm | ||
| ベルト幅 | 120 mm | ||
| 表示方式 | 7インチワイドカラー TFT液晶 | ||
| 操作方法 | タッチパネル(運転/停止/ホームボタンのみダイレクトキー) | ||
| 品種数 | 最大200品種 | ||
| 被検査品包装形態 | アルミ蒸着包装品兼用 | ||
| 検出方式 | 同時2周波磁界検出方式 | ||
| ベルト速度 | 5～90 m/min(品種ごとに速度可変) | ||
| 搬送能力 注2 | 5kg [オプションにて、ABFT(非防水)タイプは10kgまで、ABWT(防水)タイプは15kgまで、対応。ただし、いずれもベルト速度5～49 m/min] |
||
| 金属検出時の処理方法 | 選別またはベルト停止および警報 | ||
| 電源 | AC100 V ～240 V +10% -15%、単相、50/60 Hz | ||
| 消費電力 | 200 VA、突入電流50 A(typ)(20 ms 以下) | ||
| 質量 | 104 kg | 107 kg | |
| 使用環境 | 0℃～40℃、相対湿度30% ～85%、ただし結露しないこと | ||
| 保護等級 | ABF タイプ：IP30 相当注3／ABW タイプ：IP66 相当 注4 | ||
| 外装 | 指示器、ヘッド：ステンレススチール(SUS304) コンベアフレームおよび架台 ABFT タイプ：鉄(塗装) ABWT タイプ：ステンレススチール(SUS304) |
||
| データ出力 | USB ポート(USB 2.0)、イーサネットインタフェース (10BASE-T、100BASE-TX) は標準装備 |
||
注1) 検査領域内における最高検出感度です。
実際に使用する場合の検出感度は、異物の種類、被検査品の物性(品温・内容物・形状など)や使用環境により異なります。
また、検出感度には一部、計算値による表記があり、ご用意できないテストピースもあります。
注2) コンベア上の被検査品質量の合計。
注3)防水·防塵保護等級はIEC60529規格に準じた設計です
注4) 防水保護等級は社内試験による自主判定に基づきIPX6相当。
防塵保護等級は装置内部が負圧にならない条件下でIP6X 相当。
注)選別方法により、適応できる被検査品の形状(長さ、幅、高さ)が異なります。
注)本機の騒音レベルは、70dB(A)を超えません。
