ムーブテック

MOVOTECはErgonomic(人間工学)に基づいてデザインされた昇降システムです。
理想的な職場環境は快適な高さから。
MOVOTECをデスクに取付ければ、オペレーターは簡単かつ安全に昇降操作ができます。
MOVOTECは油圧式のポンプとシリンダーで構成されており、ハンドル(手動)タイプとモーター(電動)タイプの2種類があります。
正しい姿勢で作業することにより、オペレーターの業務における疲労度を軽減し、その生産性が高まります。

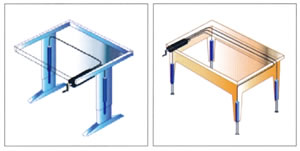

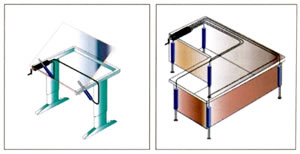

微妙な高さ調節が求められるオフィスファニチャー、工業用製品、パソコンデスク、作業台等にぜひMOVOTECを取り付けて、快適な高さを実感してください。



■特徴
●快適な高さ、角度を必要とするあらゆる分野で使用できます。
●手動または電動モーター駆動の油圧ポンプ・油圧シリンダー・チューブのシンプルな構成のため、とり回しが簡単、動作もスムーズで静かです。
●1本から最大4本のシリンダーを同調駆動できます。
●既存の製品に簡単に取付けられます。(CBシリンダータイプ)



●世界のあらゆる所でMOVOTEC油圧式昇降システムが、快適な暮らしを実現しています。

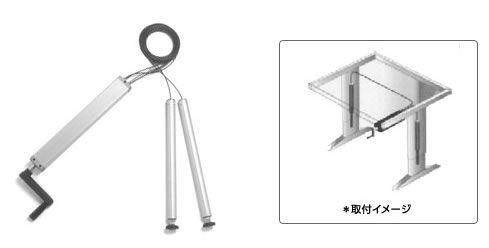

■2本シリンダー標準タイプ

品名	ポンプ	シリンダー	ストローク	耐荷重
150mm ストローク	Q2615×1	CB1615×2	150mm(電動時140mm)	2450N(250kg)
200mm ストローク	Q2615×1	CB1420×2	196mm(電動時186mm)	2254N(230kg)

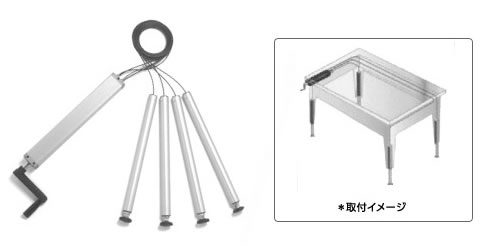

■4本シリンダー標準タイプ

品名	ポンプ	シリンダー	ストローク	耐荷重
150mm ストローク	Q4612×1	CB1415×4	150mm(電動時140mm)	3332N(250kg)
200mm ストローク	Q4615×1	CB1420×4	196mm(電動時186mm)	3332N(230kg)
250mm ストローク	Q4625×1	CB1625×4	250mm(電動時240mm)	4450N(250kg)
300mm ストローク	Q4623×1	CB1431×4	300mm(電動時290mm)	3332N(250kg)
400mm ストローク	Q4631×1	CB1440×4	398mm(電動時388mm)	3332N(230kg)

システム耐荷重は、ポンプとシリンダーの組合せによって決まります。
400mm以上のストロークが必要な場合はお問い合わせください。
1本あたり10kg以上の荷重をかけてください。
手動時の推奨荷重は980N(100kg)までとなります。
980N以上荷重をかけますと操作の快適性に欠けます。
ひとつのポンプでシリンダー1本～4本まで組み合わせできます。

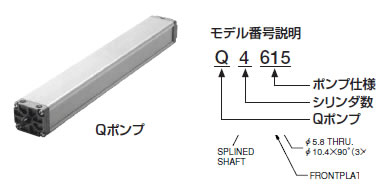

■ポンプ

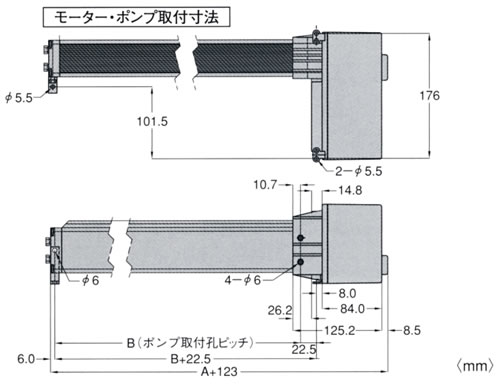

■寸法図(mm)

品番	シリンダー数	A寸法	B寸法	品番	シリンダー数	A寸法	B寸法
Q1809	1	292	276	Q4824	4	594	578
Q1812	1	352	336	Q6612	6	352	336
Q1818	1	472	456	Q6615	6	412	396
Q1824	1	594	578	Q6623	6	594	578
Q2809	2	292	276	Q6631	6	722	706
Q2812	2	352	336	Q2615	2	412	396
Q2818	2	472	456	Q4612	4	352	336
Q2824	2	594	578	Q4615	4	412	396
Q4809	4	292	276	Q4623	4	594	578
Q4812	4	352	336	Q4625	4	612	596
Q4818	4	472	456	Q4631	4	722	706

■シリンダー

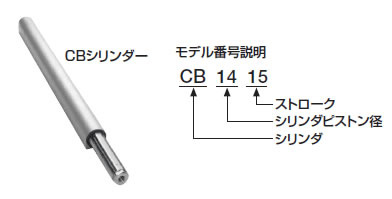

既存の製品に簡単に取り付けられるガイド機構付きのCBシリンダー。

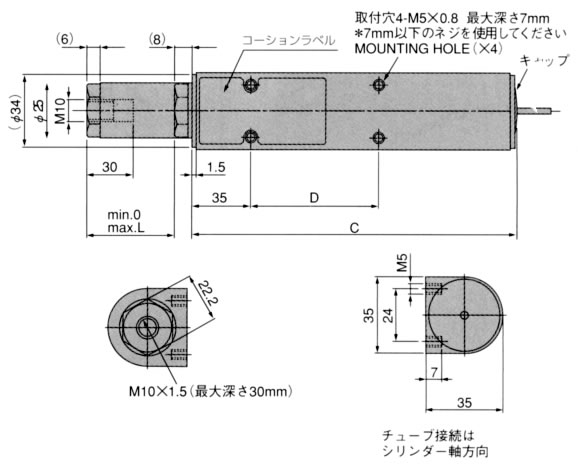

■仕様(mm)

品名	ピストン径	ストローク(L)	C寸法	D寸法	作動温度範囲	圧縮収納時 必要な外部負荷
CB1415	φ14	150	258.5	165	-20℃～＋45℃	6kg／本以上
CB1615	φ16
CB1420	φ14	200	333.5	240
CB1620	φ16
CB1625	φ16	250	383.5	240
CB1431	φ14	300	463.5	340
CB1631	φ16
CB1440	φ14	400	558.5	340
CB1640	φ16

●ＣＢシリンダーは、防錆処理を施したアルミハウジング、スチール製ロッド、無給油型メタル、ブッシングにより構成されています。ハウジングの取りつけ穴は、Ｍ５タップﾈｼﾞ仕上げ。非調整型のテーブル、作業台などへの取りつけが可能です。
●シリンダー使用上の注意
シリンダーは全て単動です。必ず固定してお使いください。またシリンダーを圧縮収納するには外部負荷が必要です。







■その他部品アクセサリー

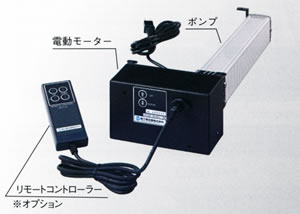

電動モーター
手回しクランク
接続ホース

●CBシリンダーオプションパーツ

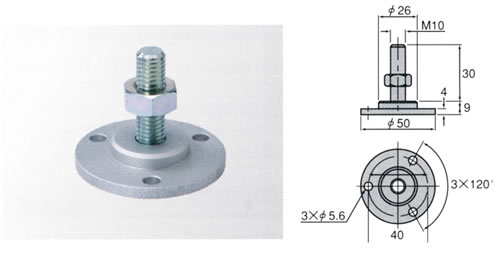

MOVOTECアルミフット

MOVOTECアルミブラケット

品番	品名
MOVO-ELDRIVE-PBN	電動モーターPB用
MOVO-ELDRIVE-TBN	電動モーターTB用
MOVO-HDPIPEN	MOVOTEC接続ホース

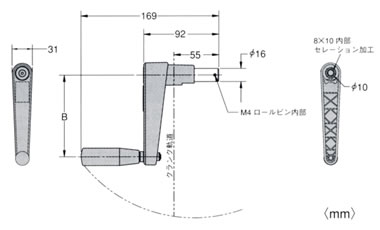

MOVO-FOCRANKN	MOVOTEC手回しクランク圧着タイプ
MOVO-NONFOCRANK-MN	MOVOTEC手回しクランク脱着タイプ
MOVO-NONFOCRANK-M130N	MOVOTEC手回しクランク脱着タイプ
MOVO-CONSN	MOVOTECコネクティングスクリュー
MOVO-CLAEN	MOVOTECリングクランピング
MOVO-RESWN	MOVOTEC手元押しボタンスイッチ
MOVO-SAL-FOOTN	MOVOTECアルミフット

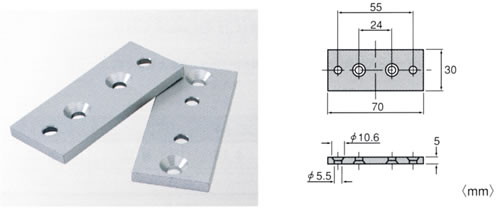

MOVO-SF-PLATE-LN	MOVOTECアルミブラケット

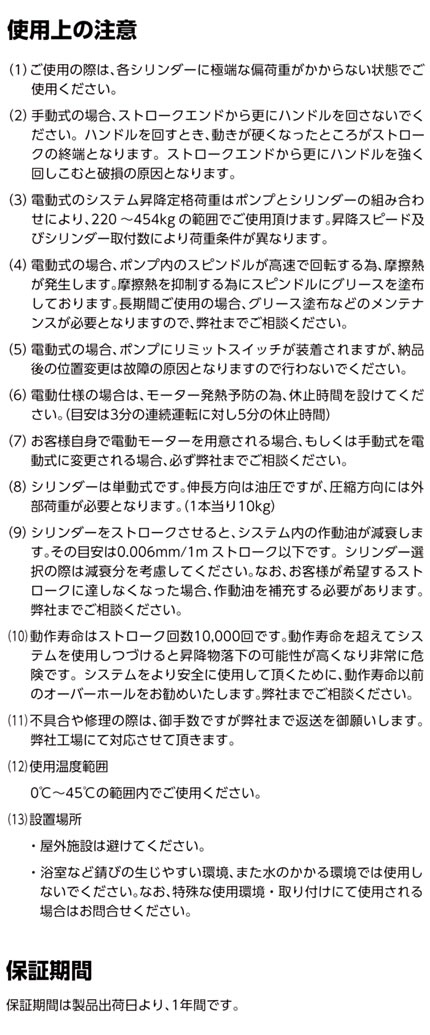

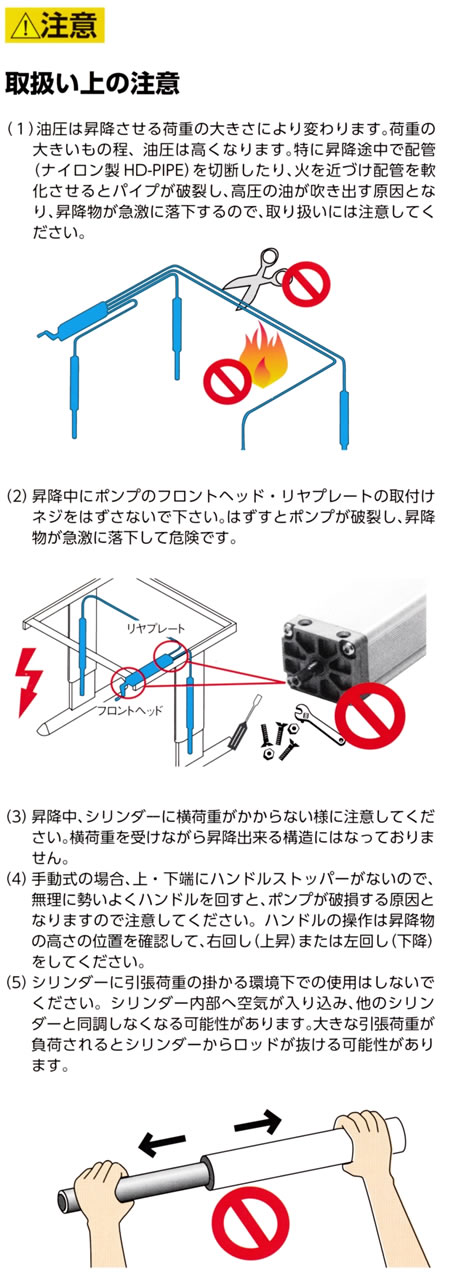

■MOVOTEC安全上の注意
安全に、正しくお使いいただくための注意事項を必ずお守りください。
