センサ最大動作温度200℃。高温測定が可能。
速い応答時間と飽和状態からの復帰時間
4～20mA出力または0～10V出力
プローブステム長127mm/227mm、ケーブル長2m/5m
■特徴

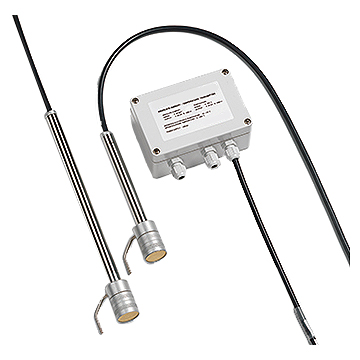

●MC8HD38-17T12Sシリーズはそれぞれ4～20mA、DC0～10Vの出力を備えた絶対湿度・温度トランスミッターです。
●絶対湿度は水蒸気の量と空気の体積の比で、g/m3の単位であらわされます。MC8HD38-17T12Sシリーズのトランスミッターは、乾燥プロセスにおける材料の湿度コントロールに使用できます。材料が加熱や温風によって乾燥させられる際、空気の絶対湿度の増加は材料によって失われる水分量に直接比例します。絶対湿度が測定できる制御システムは、必要に応じて水蒸気やミストを注入する事により、ある一定の湿度レベルを維持する事を可能にします。
●これらのトランスミッターは一般的に、化学、テキスタイル、木材産業、製紙、紙材の保管、木材乾燥などの用途で、高温度・高湿度域においても使用できます。トランスミッターに使用されているセンサはほとんど物理的、化学的な汚れの影響を受けません。センサの最大動作温度は200℃までです。この特長により、MC8HD38-17T12Sシリーズは従来静電容量センサが使用できなかった過酷な産業用途にも適したトランスミッターです。
●応答速度、飽和状態からの復帰時間の早さも特長です。
●最大測定範囲は絶対湿度0～130g/m3、温度-50～200℃ですが、工場出荷時の標準出力設定はそれぞれ0～60g/m3、0～200℃です。ご注文時指定により、何れも標準外出力範囲による製作も可能です。ステンレススチール製ハウジングに完全に封入されたプローブは20μmメッシュの焼結青銅フィルターを備えています。
■絶対湿度、相対湿度、混合比の関係
■外形寸法
■テクニカルデータ
| 絶対湿度 |
センサタイプ |
熱伝導式（連成NTC） |
| センサ保護 |
20μmメッシュ焼結青銅フィルター、AISI304 |
| 測定範囲 |
0～130g/m3 （0～100％RH、60℃、1013hPaにて）
※アナログ出力FSに対応する標準設定出力範囲は0～60g/m3 |
| センサ動作温度範囲 |
0～200℃ |
| 精度 |
±3g/m3 （35g/m3、40℃にて） |
| 起動時安定時間 |
120秒 |
| 応答時間 |
60秒 （標準フィルターにて、最終値63％到達） |
| 再現性 |
±5％ |
| 温度 |
センサタイプ |
4線式Pt100 |
| 測定範囲 |
-50～+200℃
※アナログ出力FSに対応する標準設定出力範囲は0～200℃ |
| 精度クラス |
1/3DIN |
| 応答時間 |
10秒 （標準フィルターにて、最終値63％到達） |
| アナログ出力 |
MC8HD38-17T12Sシリーズ 4～20mARL＜500Ω
MC8HD38V-17T12Sシリーズ DC0～10VRL＞10kΩ |
| 供給電源 |
AC100V±10％ 50/60Hz |
| 消費電力 |
4VA（代表値） |
| 電子回路動作温湿度 |
-10～70℃、5～90％RH（結露なきこと） |
| 本体ケース外形寸法 |
（W）120×（H）80×（D）50mm |
| 本体保護等級 |
IP66 （プローブを除く） |
| 本体ケース材質 |
ポリカーボネート |
| プローブ材質 |
ステンレススチールAISI304 |
| 品番 |
工場出荷時
標準出力設定 |
出力 |
プローブ
ステム長 |
ケーブル長 |
| MC8HD38-17T12S |
絶対湿度：0～60g/m3
温度：0～200℃ |
4～20mA
アナログ出力 |
127mm |
2m |
| MC8HD38-17T15S |
5m |
| MC8HD38-17T22S |
227mm |
2m |
| MC8HD38-17T25S |
5m |
| MC8HD38V-17T12S |
DC0～10V
アナログ出力 |
127mm |
2m |
| MC8HD38V-17T15S |
5m |
| MC8HD38V-17T22S |
227mm |
2m |
| MC8HD38V-17T25S |
5m |
※最大測定範囲は絶対湿度0～130g/m
3、温度0～200℃。ご注文時指定により、何れも標準外出力範囲による製作も可能です。
■最大絶対湿度値と温度の関係
■絶対湿度および温度の出力図
絶対湿度および温度の出力特性は下図の通りです。
■校正
トランスミッターは出荷前に工場で検査・調整されていますので、使用前のユーザー校正は必要ありません。
■取付上の注意
●プローブは工場で組み合わされた本体に対して個別に校正されていますので、他のトランスミッターのプローブとの互換性はありません。
●トランスミッターのプローブは特に指向性はありませんが、空気の通風の良い状態で取付けてください。
●プローブをダクトや乾燥器内の通気部に取り付ける場合は、フランジ（MC8HD9008-3112S）、ケーブルグランド（MC8G-1621S）などを使用して下さい。
■電気的接続
●電源：定格のAC電源を端子①および②に接続して下さい。
接待湿度・温度プローブの接続：下表の端子番号およびケーブル色に従って、プローブを正しく接続して下さい。
| 機能 |
端子番号 |
ケーブル色 |
| 絶対湿度 |
⑥ |
赤 |
| ⑦ |
白 |
| ⑧ |
黄 |
| 温度（Pt100） |
⑨ |
青 |
| ⑩ |
青 |
| ⑪ |
黒 |
| ⑫ |
黒 |
●アナログ出力：アナログ出力はそれぞれ以下の端子間で得られます。
絶対湿度：③（g/m3）および④（GND）
温度：⑤（℃）および④（GND）
■オプション
| MC8G-1621S |
MC8HD9008-3112S |
 |
 |
| 品番 |
品名 |
| MC8G-1621S |
ケーブルグランド |
| MC8HD9008-3112S |
プローブ取付フランジ（Φ12mm） |
