ハンドパレット

第3世代リチウム電池パレットトラック



リチウム電池、メンテナンスフリー
ブラシレス駆動モーター、メンテナンスフリー
5Sバッテリー交換
エラーコード表示
完璧なアフターサービスとアクセサリーサービス
内蔵充電器が標準装備

内蔵充電器(オプション)	内蔵充電器
凹型デザイン	スマートハンドル（オプション）
ノーマルハンドル	緊急電源オフスイッチ
一体型ホイール	PUホイール
ワイヤーハーネス固定ブロック	保護カバー

■タイプ

M4148HT15J-**********	M4148HT18J-**********
M4148HT20J-********

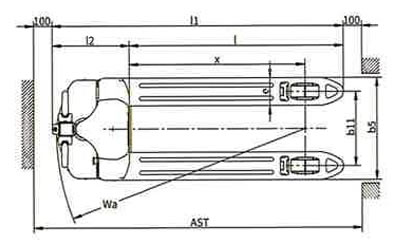

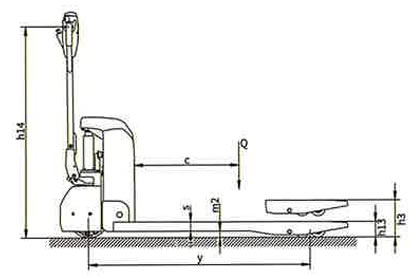

■寸法図




■仕様

品番		M4148HT15J-****-*****			M4148HT18J-****-*****
パワーユニット		Electric			Electric
操作方法		歩行式			歩行式
定格荷量	Q(t)	1.5			1.8
荷重中心	c(mm)	600			600
荷重距離	x(mm)	944			944
ホイールベース	y(mm)	1190			1190
重量
サービス荷重 (バッテリー搭載時)	kg	138			148
ホイール/タイヤ
ホイールの種類		ウレタン			ウレタン
ドライブホイールサイズ	φ×w(mm)	φ210×70			φ210×70
ベアリングホイールサイズ	φ×w(mm)	φ80×60			φ80×60
ホイール数　前輪/後輪 （X=ドライブホール）		1x/4			1x/4
トラック幅	b11(mm)	400/535			400/535
サイズ
リフト	h3(mm)	200			200
全高（ハンドル含む）	h14(mm)	725/1145			725/1145
下降時の高さ	h13(mm)	85			85
本体長さ	l1(mm)	1550			1550
フォークフェースの長さ	l2(mm)	400			400
全幅	b1/b2(mm)	550/685			550/685
フォークサイズ	s/e/l(mm)	50/150/1150			50/150/1150
フォーク幅	b5(mm)	550/685			550/685
最小地上高	m2(mm)	35			35
通路幅	Ast(mm)	1750			1750
通路幅	Ast(mm)	1800			1800
最小旋回半径	Wa(mm)	1345			1345
性能
走行速度	(km/h)	4.2/4.5			4.2/4.5
最大登坂能力	(%)	5/10			5/10
サービスブレーキ		電磁ブレーキ			電磁ブレーキ
ドライブ
ドライブモーター(60分　定格)	(kW)	0.75			0.75
S3 15%での リフトモーターの定格	(kW)	0.8			0.8
DIN規格　43531/35/36A,B,C,no によるバッテリー		no			no
バッテリー電圧/定格容量	(V/Ah)	24/20	24/30	24/40	48/15	48/20
バッテリー重量（±5%）	(kg)	5.5	7	8.2	7	8.2
その他
ドライブコントロールタイプ		DC			DC
ドライバー耳元での音圧レベル	(sB(A))	≤70			≤70
ステアリングの種類		機械式ステアリング			機械式ステアリング
コントローラーメーカー		Curtis			Curtis

品番		M4148HT20J-****-*****
パワーユニット		Electric
操作方法		歩行式
定格荷量	Q(t)	2.0
荷重中心	c(mm)	600
荷重距離	x(mm)	944
ホイールベース	y(mm)	1190
重量
サービス荷重(バッテリー搭載時)	kg	150
ホイール/タイヤ
ホイールの種類		ウレタン
ドライブホイールサイズ	φ×w(mm)	φ210×70
ベアリングホイールサイズ	φ×w(mm)	φ80×60
ホイール数　前輪/後輪（X=ドライブホール）		1x/4
トラック幅	b11(mm)	400/535
サイズ
リフト	h3(mm)	200
全高（ハンドル含む）	h14(mm)	725/1145
下降時の高さ	h13(mm)	85
本体長さ	l1(mm)	1550
フォークフェースの長さ	l2(mm)	400
全幅	b1/b2(mm)	550/685
フォークサイズ	s/e/l(mm)	50/150/1150
フォーク幅	b5(mm)	550/685
最小地上高	m2(mm)	35
通路幅	Ast(mm)	1750
通路幅	Ast(mm)	1800
最小旋回半径	Wa(mm)	1345
性能
走行速度	(km/h)	4.2/4.5
最大登坂能力	(%)	5/10
サービスブレーキ		電磁ブレーキ
ドライブ
ドライブモーター	(kW)	0.75
S3 15%でのリフトモーターの定格	(kW)	0.8
DIN規格　43531/35/36A,B,C,noによるバッテリー		no
バッテリー電圧/定格容量	(V/Ah)	48/15	48/20
バッテリー重量（±5%）	(kg)	7	8.2
その他
ドライブコントロールタイプ		DC
ドライバー耳元での音圧レベル	(sB(A))	≤70
ステアリングの種類		機械式ステアリング
コントローラーメーカー		Curtis

品番	定格荷量／フォークサイズ×フォーク幅
M4148HT15J-1150-550ST	1.5TON標準（L1150×W550mm）
M4148HT15J-1150-685ST	1.5TON／標準（L1150×W685mm）
M4148HT15J-1150-685LF	1.5TON／低床（L1150×W685mm）
M4148HT15J-1220-550LK	1.5TON／長爪（L1150×W550mm）
M4148HT15J-1220-685LK	1.5TON／長爪（L1150×W685mm）
M4148HT15J-1220-685LFLK	1.5TON／長爪低床キャスター付（L1150×W685mm）
M4148HT15J-Battery	1.5TON用バッテリー
M4148HT18J-1150-550ST	1.8TON／標準（L1150×W550mm）
M4148HT18J-1150-685ST	1.8TON／標準（L1150×W685mm）
M4148HT18J-1150-685LF	1.8TON／低床（L1150×W685mm）
M4148HT18J-1220-550LK	1.8TON／長爪（L1150×W550mm）
M4148HT18J-1220-685LK	1.8TON／長爪（L1150×W685mm）
M4148HT18J-1220-685LFLK	1.8TON／長爪低床キャスター付（L1150×W685mm）
M4148HT18J-Battery	1.8TON用バッテリー
M4148HT20J-1150-550ST	2.0TON／標準（L1150×W550mm）
M4148HT20J-1150-685ST	2.0TON／標準（L1150×W685mm）
M4148HT20J-1150-685LF	2.0TON／低床（L1150×W685mm）
M4148HT20J-1220-550LK	2.0TON／長爪（L1150×W550mm）
M4148HT20J-1220-685LK	2.0TON／長爪（L1150×W685mm）
M4148HT20J-1220-685LFLK	2.0TON／長爪低床キャスター付（L1150×W685mm）
M4148HT20J-Battery	2.0TON用バッテリー

品　　番	品　　名	価　　格
M4148HT15J-1150-550ST	電動昇降・走行ハンドパレットトラック1.5TON標準（L1150×W550mm）	327,800円 (税込)
M4148HT15J-1150-685ST	電動昇降・走行ハンドパレットトラック1.5TON標準（L1150×W685mm）	334,400円 (税込)

品　　番	品　　名	価　　格
M4148HT15J-1150-685LF	電動昇降・走行ハンドパレットトラック1.5TON低床（L1150×W685mm）	35,310円 (税込)
M4148HT15J-1220-550LK	電動昇降・走行ハンドパレットトラック1.5TON長爪（L1150×W550mm）	356,400円 (税込)
M4148HT15J-1220-685LK	電動昇降・走行ハンドパレットトラック1.5TON長爪（L1150×W685mm）	363,000円 (税込)

品　　番	品　　名	価　　格
M4148HT15J-1220-685LFLK	電動昇降・走行ハンドパレットトラック1.5TON長爪低床キャスター付（L1150×W685mm）	381,700円 (税込)

品　　番	品　　名	価　　格
M4148HT15J-Battery	電動昇降・走行ハンドパレットトラック1.5TON用バッテリー	8,800円 (税込)
M4148HT18J-1150-550ST	電動昇降・走行ハンドパレットトラック1.8TON標準（L1150×W550mm）	344,300円 (税込)
M4148HT18J-1150-685ST	電動昇降・走行ハンドパレットトラック1.8TON標準（L1150×W685mm）	350,900円 (税込)

品　　番	品　　名	価　　格
M4148HT18J-1150-685LF	電動昇降・走行ハンドパレットトラック1.8TON低床（L1150×W685mm）	369,600円 (税込)

品　　番	品　　名	価　　格
M4148HT18J-1220-550LK	電動昇降・走行ハンドパレットトラック1.8TON長爪（L1150×W550mm）	372,900円 (税込)
M4148HT18J-1220-685LK	電動昇降・走行ハンドパレットトラック1.8TON長爪（L1150×W685mm）	379,500円 (税込)

品　　番	品　　名	価　　格
M4148HT18J-1220-685LFLK	電動昇降・走行ハンドパレットトラック1.8TON長爪低床キャスター付（L1150×W685mm）	398,200円 (税込)
M4148HT18J-Battery	電動昇降・走行ハンドパレットトラック1.8TON用バッテリー	104,500円 (税込)

品　　番	品　　名	価　　格
M4148HT20J-1150-550ST	電動昇降・走行ハンドパレットトラック2.0TON標準（L1150×W550mm）	360,800円 (税込)
M4148HT20J-1150-685ST	電動昇降・走行ハンドパレットトラック2.0TON標準（L1150×W685mm）	367,400円 (税込)

品　　番	品　　名	価　　格
M4148HT20J-1150-685LF	電動昇降・走行ハンドパレットトラック2.0TON低床（L1150×W685mm）	386,100円 (税込)
M4148HT20J-1220-550LK	電動昇降・走行ハンドパレットトラック2.0TON長爪（L1150×W550mm）	389,400円 (税込)
M4148HT20J-1220-685LK	電動昇降・走行ハンドパレットトラック2.0TON長爪（L1150×W685mm）	396,000円 (税込)

品　　番	品　　名	価　　格
M4148HT20J-1220-685LFLK	電動昇降・走行ハンドパレットトラック2.0TON長爪低床キャスター付（L1150×W685mm）	436,700円 (税込)
M4148HT20J-Battery	電動昇降・走行ハンドパレットトラック2.0TON用バッテリー	104,500円 (税込)
