●簡易診断用 簡単操作/小型・低価格振動センサー
●防水耐候性 IP67ケース/長寿命電池式[約1年(1日1回)]

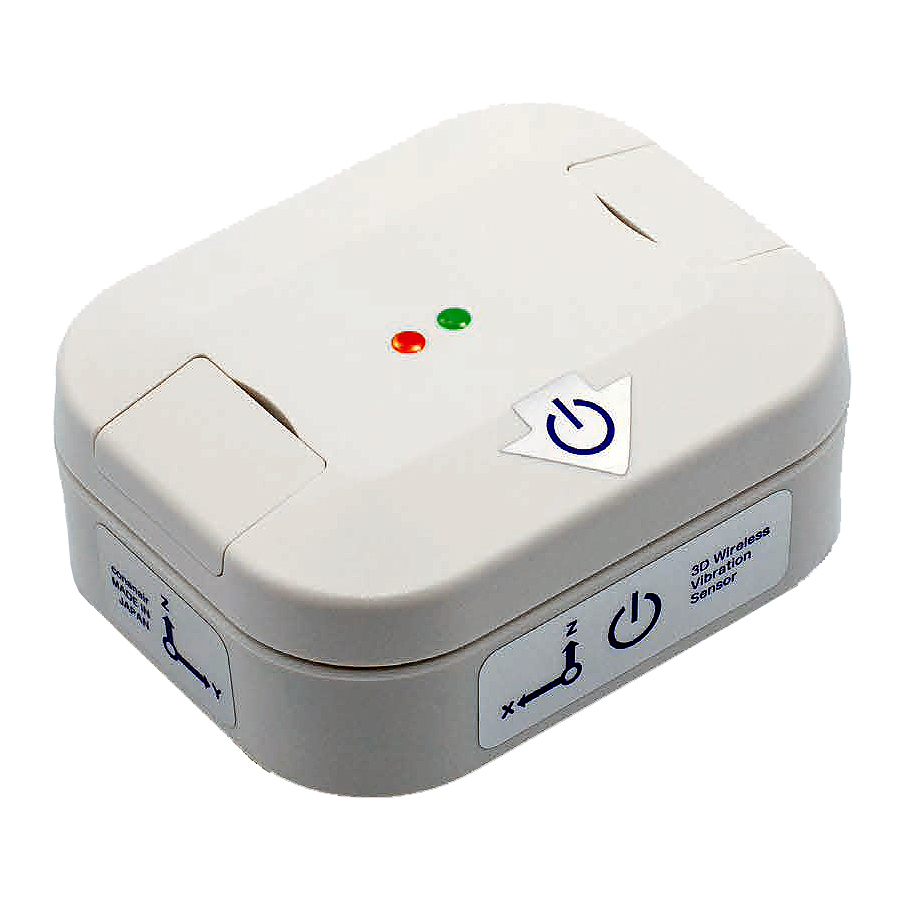

スマホで簡単測定できる小型WiFi振動センサー!
誰でも簡単にタブレットやスマートフォンとブラウザ上で接続できることができます。
1キロヘルツまで対応可能
手のひらサイズでコンパクト
電池式モデル |
USB電源モデル |
|
|
■特長

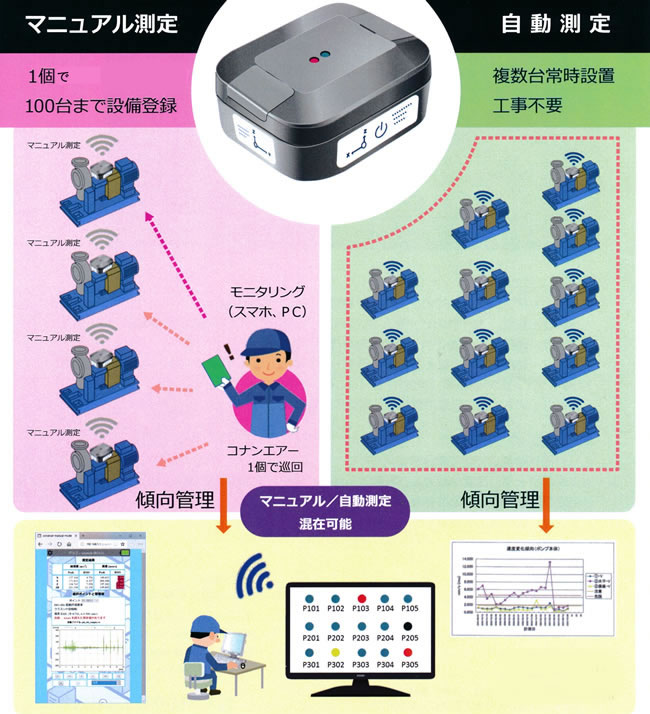

●1台で多数の場所の振動測定が可能(マニュアルモード)
●複数台の使用で人手をかけない全自動測定(自動モード)
●自動モードとマニュアルモードの保存データ形式が同じため、傾向管理が容易
●全自動測定(自動モード)は順次台数を増やしていくことができる
●クラウドを利用したIoTシステムやAIによる異常診断システムも利用可能
■概要
■マニュアルモード
●スマホ・タブレット・PCのブラウザで簡単操作、アプリは不要!
●加速度、速度(それぞれのピーク、RMS)のX,Y,Z軸および3D合成値を数値表示
●加速度、速度のX,Y,Z軸それぞれの波形をグラフ表示
●加速度、速度の要約情報と振動生波形データをダウンロード可能(Windows,Androidにて)
●IOSポンプ振動評価基準(速度値RMS)による簡易判定!付属PCアプリでFFTも可能
●測定ポイントごとに任意の警告値、警報値が設定できる
■自動モード
●1日1回10秒間の測定で電池寿命約4年!(電池モデルM2822NA-WLS2LN)
●加速度ピーク、速度RMSおよび振動波形データをPCに自動CSV保存、最大100台接続!
●測定間隔などの設定はエクセルで簡単!
●トレンド管理用エクセルシート付属、付属PCアプリでFFTによる周波数分析が可能
■測定対象
モータ、ポンプ、真空ポンプ、集塵機、ブロワー、コンプレッサー、冷凍機、冷却塔、空調機、攪拌器、粉砕機、遠心分離機、搬送機、減速機ほか回転軸のアンバランスやミスアライメント、ガタツキなどの簡易診断には有効です。
ISOに指針があります。(ISO10816-1:1995)これは参考になりますが、個々の設備については絶対値での判定よりも継続測定による傾向管理が有効です。
■共通仕様
検出加速度 |
±160m/sec2 |
検出軸 |
3軸 (X,Y,Z)および合成値 |
応答周波数 |
0~1000Hz
HPFバイパス時0~1000Hz
(共に-3db) |
サンプリング
レート |
3,200Hz |
A/D分解能 |
13bit |
通信 |
WiFi IEEE 802.11b/g/n (2.4GHz) |
消費電流 |
100mA |
寸法 |
65×52×27(32)mm (マグネットを含む) |
IPクラス |
IP67(M2822NA-WLS2UNはIP67相当) |
使用可能温度 |
-10~60 (設計値) |
操作用ブラウザ |
[推奨]Google Chrome
[動作確認]Microsoft Rdge(Windows10)
※Internet Explorerはサポートしない |
■仕様
品番 |
電源 |
動作時間 |
重量
(g) |
温度計測※3
|
連続 |
間欠 |
M2822NA-WLS2N |
リチウム
一次電池
(充電不可) |
CR2×1本 |
約8時間 |
約1.3年
[1日1回測定] |
54
(77)※1
|
なし |
M2822NA-WLS2LN |
CR2×1本 |
約8時間 |
約4年
[1日1回測定] |
有り |
M2822NA-WLS2XN |
CR2/3AZ
×1本 |
約15時間 |
約7年
[1日1回測定] |
56
(79)※1
|
有り |
M2822NA-WLS2UN |
USB (DC5V) |
電池非搭載
電池式ではない |
90※2
|
なし |
※1:電池を含む
※2:ケーブル含む
※3:基板温度を計測
