■ 特長
●測定レンジがHiレンジとLoレンジから選択できます。
●高精度です。
●受圧素子がSUS316Lのため耐食性に優れています。
●センサは互換性がありセンサのみの交換が可能です。
●読み取り易いデジタルLED表示です。
●圧力変動が激しい場合に応答速度を長く設定できる移動平均時間設定機能を装備しております。
●アナログ出力4-20mA標準装備でフルスケールの設定が可能です。
●通信出力RS-232Cを装備しております。
●コンパレータ出力4点を装備しております。

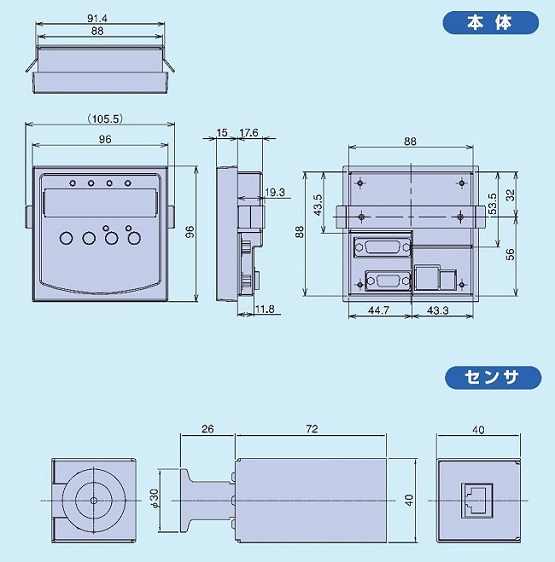

■寸法図


■仕様

品番		M21VG-411C22K
測定範囲	Hi レンジ	0.10 ～ 20.00kPa （表示範囲0.00 ～ 24.00kPa）
	Loレンジ	0.1 ～ 133.3kPa （表示範囲0.00 ～ 145.00kPa）
表示分解能		0.01kPa
表示周期		100ｍｓ
精度		±0.25％FS±1dig
温度ドリフト		±0.03％FS /℃
センサ方式		ピエゾ抵抗式半導体センサ
被測定ガス体		ステンレスが耐える気体
受圧素子材質		SUS316L
耐過負荷		310 kPa
アナログ出力		4-20mA フルスケール値設定可能
通信出力		RS-232C
コンパレータ出力		4 点出力　接点動作設定可能　60V 2A
センサ部出力		RS-485
センサケーブル長		2m LAN ケーブル ※5m、10m、20m はオプションです。
圧力ポート		NW16　SUS304
周囲温度範囲		0 ～ 50℃
電源		DC12 ～ 24V AC アダプタ使用時 AC100 ～ 240V ※AC アダプタはオプションです。
消費電力		2W
寸法・重量		表示器　96（W）×96（H）×34（D）mm/250g センサ　40（W）×40（H）×100（D）mm/230g
標準装備機能		移動平均時間（応答速度）設定機能 0～9秒 アナログ出力フルスケール設定機能
標準付属品		表示器、センサ（NW16）、センサケーブル（LAN ケーブル）2m、 パネル取付金具、卓上用スタンド、D-sub コネクタ 2ヶ（9Pin、15Pin）

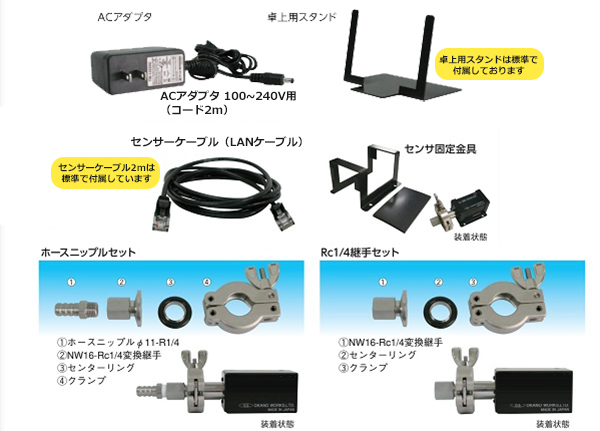

■オプション

品番	品名	価格
M21VG-411AC	ACアダプタ（100～240V用）	￥Mail
M21VG-411CK	センサー固定金具	￥Mail
M21VG-411PzS	ホースニップルセット	￥Mail
M21VG-411Rc1/4S	Rc1/4継手セット	￥Mail
M21VG-411SC02	センサーケーブル(LANケーブル)2m	￥Mail
M21VG-411SC05	センサーケーブル(LANケーブル)5m	￥Mail
M21VG-411SC10	センサーケーブル(LANケーブル)10m	￥Mail
M21VG-411SC20	センサーケーブル(LANケーブル)20m	￥Mail
M21VG-411SPS	パネル取付金具	￥Mail
M21VG-411TS	卓上スタンド	￥Mail

品　　番	品　　名	価　　格
M21VG-411AC	ACアダプタ（100～240V用）	Mail
M21VG-411CK	センサー固定金具	Mail
M21VG-411PzS	ホースニップルセット	Mail
M21VG-411Rc1/4S	Rc1/4継手セット	Mail
M21VG-411SC02	センサーケーブル(LANケーブル)2m	Mail
M21VG-411SC05	センサーケーブル(LANケーブル)5m	Mail
M21VG-411SC10	センサーケーブル(LANケーブル)10m	Mail
M21VG-411SC20	センサーケーブル(LANケーブル)20m	Mail
M21VG-411SPS	パネル取付金具	Mail
M21VG-411TS	卓上スタンド	Mail
