■特長
●発信器・指示器共に小型軽量の省スペース設計でクレーン車等の移動体に最適です。
●発信器の風速検出器にはパルス方式を採用し、信号取り出しはブラシレス構造として、経年変化や周囲温度の影響に優れています。
●検出部のブラシレス構造や、光センサの採用により、起動風速が1.0m/sと低く、弱風(1.0m/s)から強風(40m/s)まで測定します。
●二線ケーブル(無極性)で長距離伝送が可能。電源はDC12/24Vバッテリーいずれでも使用可。
●警報機能は標準の0~30m/s間任意設定の他に、オプションとして警報設定値・警報解除値をユーザー指定値にて、回路内で固定設定する機能も用意しています。

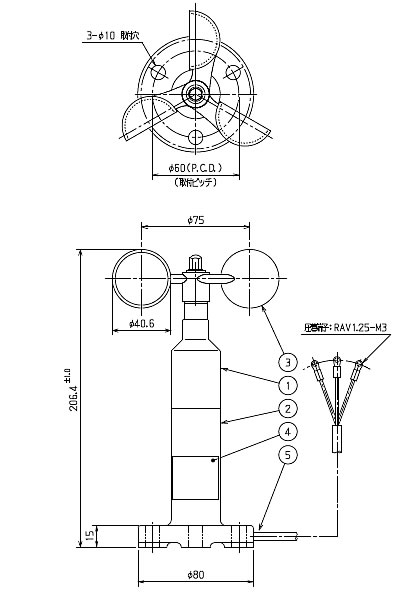

■発信器外観図(風杯保護枠なし)

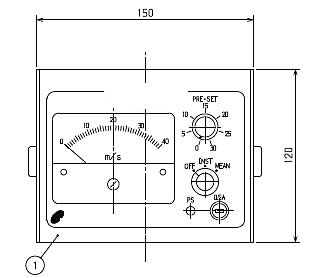

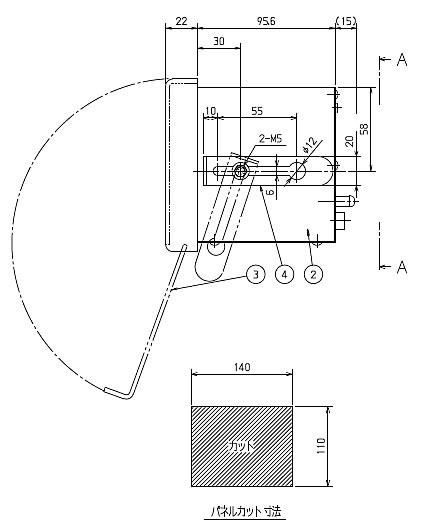

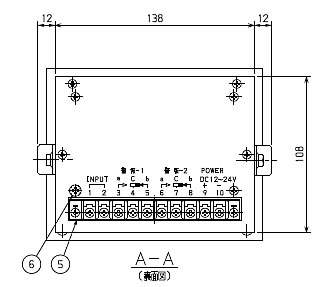

■指示器外観図
番号 |
名称 |
個数 |
材質(規格) |
備考 |
① |
フロントパネル |
1 |
SPCC t0.5 |
|
② |
ボディ |
1 |
SPCC t1.0/t0.6 |
マンセル値:N1.0 (レザートーン) |
③ |
カバー |
1 |
透明アクリル樹脂 |
|
④ |
スタンド(取付金具) |
2 |
SUS304 |
|
⑤ |
入出力端子 |
1 |
ABS樹脂 |
結線ビス:M3 |
⑥ |
アース端子 |
1 |
BsP 六角棒 |
結線ビス:M4 |
■スペック
品番 |
M960-SPK |
M960-SP |
検定 |
気象庁検定付 |
社内検定付 |
発信器 |
タイプ |
小型風杯型パルス式 |
測定範囲 |
1.0m/s~40m/s |
耐風速 |
84m/s(風杯保護枠なし状態で |
出力信号 |
二線式(無極性) 電源重量(イミニティー強化) |
ケーブル |
0.5mm2×2C MVVS L=20m(標準)
延長標準時:回線抵抗100Ωまで無調整で延長化
指定時:指示器側回線調整により0.9φ回線で最大約30km(約1.7kΩまで) |
環境条件 |
-30~+70℃ |
寸法 |
φ118×206.5Hmm 重量:約1.5kg(標準ケーブル含む) |
指示器 |
タイプ |
屋内用卓上またはパネルマウント型指示風速計(警報付) |
測定範囲 |
1.0m/s~40m/s |
精度 |
10m/s 以下のとき:±1.0m/s 以内
10m/s 超過のとき:±10% 以内 |
測定モード |
瞬間風速⇔平均風速スイッチ切換選択 |
警報設定 |
0~30m/s間警報1/警報2(オプション)任意の2設定点
警報1側設定:設定ダイヤルによる任意設定(標準)
警報2側設定:任意の指定値を内部固定設定(オプション選定時のみ)
設定条件:警報2(オプション)選定時は警報1設定は警報2設定値未満であること |
警報出力 |
警報接点形態:無電圧トランスファ接点(×各1点)
警報接点容量:AC250V DC30V・1A(抵抗負荷) |
警報表示 |
内蔵ブザー鳴動:連続鳴動 |
電源 |
DC12~27V(標準)
AC 100V ±10% 50/60Hz(オプション選定時のみ)
オプションAC仕様選定時は、プラグ付電源ケーブル(2m)付属 |
消費電力 |
約1W |
接続端子 |
ハーモニカ型端子結線ビス: M3 |
耐サージ |
信号入力部に誘導雷等のサージ保護回路内蔵最大電流耐量: 10kV 8/20μs |
環境条件 |
-30~+70℃ 98%rh以下(結露しないこと) |
寸法 |
150W×120H×132.6Dmm重量:約1.3kg |
注) 本風速計の発信器出力は、電源重畳信号ですので発信器単体での使用は出来ません。
