●永電磁石を使用し、励磁後に電源供給に影響を受けません。
●搬送中に電源を必要としませんので電源が遮断されても把持しているワークは落下しません。
●M3997EM-1500KG以上機種についてはリモコンによる遠隔操作が可能です。
●自動モードによるワークの吸着/脱着、板厚6ミリ鋼板1枚取りが可能。
■仕様
最大吸着力 *1 *2 |
2850 kg |
可搬能力/安全係数 3:1下 |
950kg |
1枚取り 可変レベル |
Level 1: 6mm |
Level 2: 8mm |
Level 3: 10mm |
充電電圧 |
110V/230V |
フル充電時間 |
8時間 |
1フル充電 可能搬送サイクル |
400 |
重量 |
41kg |
吊仕様 |
シングルホイストリング |
磁力部寸法 (L x W) |
320 x 130mm |
製品寸法 (L x W x H) |
356 x 165 x 170mm |
1. 試験ラボ環境下、本製品の最大吸着力は最善のポールシュー(磁極片)装着、鋼板SS400製、表面粗度1.6μに対して試験を行った結果に基づきます。各々の用途において、多くの要因により実際の最大吸着力は変わります。マグスイッチ技術部へ相談、または実用前に吸着テストを実施してください。
2. 吸着力、可搬能力は標準仕様のポールシュー(磁極片)装着させた結果に基づきます。
3. テスト鋼材は200mm角寸法に対してのものです。
4. 最大吸着力は安全な可搬力を示すものではありません。機種選定において設計者は安全係数を考慮しなければなりません。マグスイッチはほとんどの用途において3:1安全係数を推奨しています。
■仕様/板厚別可搬能力
CE2100 |
エアギャップ
|
エアギャップ 0.1 ~
0.3mm |
エアギャップ 0.3 ~
0.5mm |
板厚 mm |
最大可搬能力 kg |
4 |
95 |
90 |
85 |
6 |
190 |
185 |
175 |
10 |
380 |
370 |
355 |
16 |
645 |
620 |
570 |
20 |
825 |
790 |
725 |
25 |
915 |
880 |
795 |
40 |
950 |
900 |
810 |

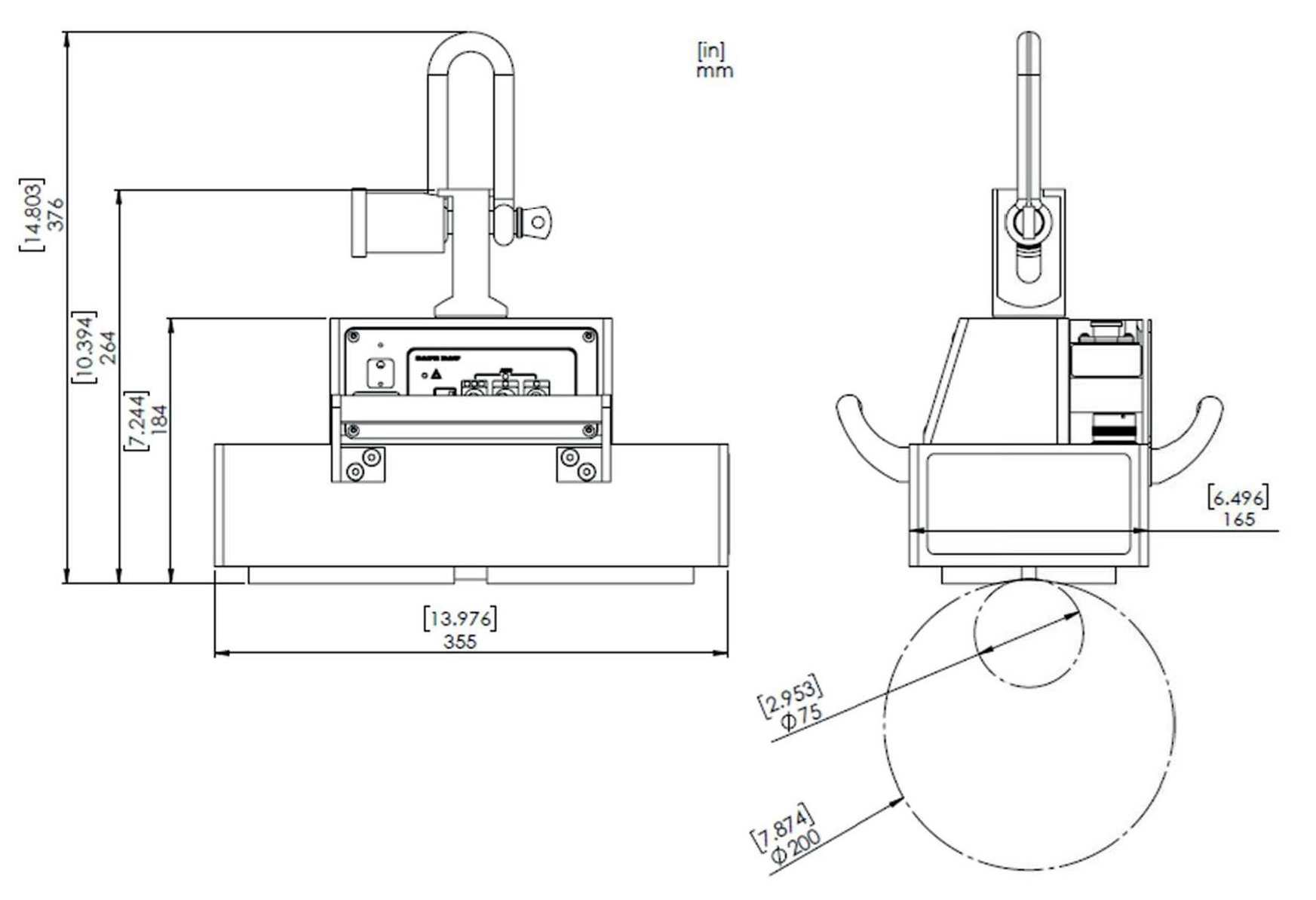

■寸法図
