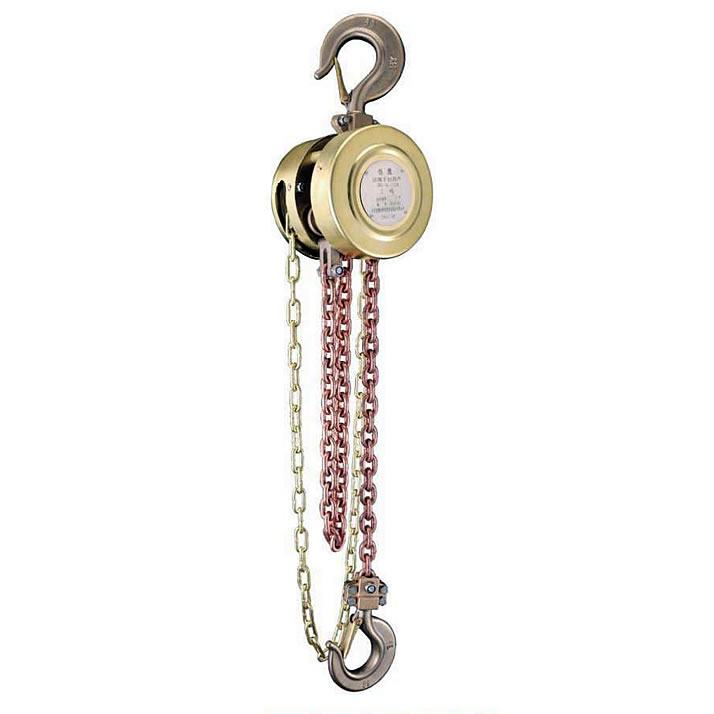

防爆ハンドチェーンブロック
■特長
●防爆ハンドチェーンブロックは単体で使用するほか、電気ホイスト、チェーン、電気トロリなどと組み合わせて建物の天井やクレーンの梁などに吊り下げて使用することもできます。
●モノレール台車にも使用可能です。左右に歩いて重量物を持ち上げる機能を実現した防爆ハンドチェーンホイストの取り付けと分解は非常に便利で安全かつ迅速です。
●防爆ハンドチェーンブロックはブランク材にアルミニウム青銅、ベリリウム青銅を使用し、ハンドチェーンブロックのシェルはH62銅合金材を使用しています。
●摩擦部品にはハンドチェーンブロックを構成する吊り車、ハンドチェーンホイール、壁パネル、フックなどが含まれます。
ギヤシャフトはアルミニウム青銅とベリリウム青銅の合金材料で作られています。
●チェーンの摩擦による火花や爆発などの悪反応を起こさない、安全で信頼性の高い製品です。

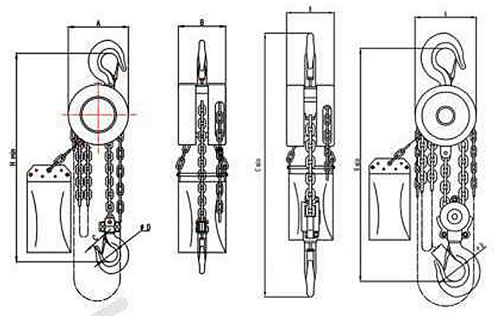

■寸法図
■仕様
品番 |
M3457EPH-05T |
M3457EPH-1T |
M3457EPH-2T |
M3457EPH-3T |
定格荷重 容量(t) |
0.5 |
1 |
2 |
3 |
揚程(m) |
2.5 |
2.5 |
2.5 |
3 |
試験荷重(t) |
0.75 |
1.5 |
3 |
4.5 |
ロードチェーン
フォールライン数 |
1 |
1 |
2 |
2 |
寸法 |
A |
142 |
142 |
142 |
178 |
B |
130 |
130 |
130 |
150 |
H min |
300 |
326 |
440 |
600 |
D |
30 |
43 |
50 |
63 |
正味重量 |
12 |
13 |
16 |
26 |
品番 |
M3457EPH-5T |
M3457EPH-7.5T |
M3457EPH-10T |
M3457EPH-20T |
定格荷重 容量(t) |
5 |
7.5 |
10 |
20 |
揚程(m) |
3 |
3 |
3 |
3 |
試験荷重(t) |
7.5 |
11.2 |
12.5 |
25 |
ロードチェーン
フォールライン数 |
2 |
3 |
4 |
8 |
寸法 |
A |
266 |
350 |
360 |
580 |
B |
170 |
170 |
170 |
170 |
H min |
650 |
880 |
900 |
1000 |
D |
65 |
72 |
77 |
106 |
正味重量 |
38 |
66 |
83 |
180 |
